UPJ1H121MPD6TD
数据手册.pdfNichicon(尼吉康)
被动器件
UPJ1H121MPD6TD中文资料参数规格
技术参数
额定电压DC 50 V
电容 120 µF
容差 ±20 %
纹波电流 435mA @120Hz
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 50 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 5 mm
外形尺寸
高度 15 mm
直径 10 mm
封装 Radial, CAN
引脚间距 5 mm
物理参数
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
寿命（小时） 5000h @105℃
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UPJ1H121MPD6TD引脚图与封装图
UPJ1H121MPD6TD引脚图
UPJ1H121MPD6TD封装图

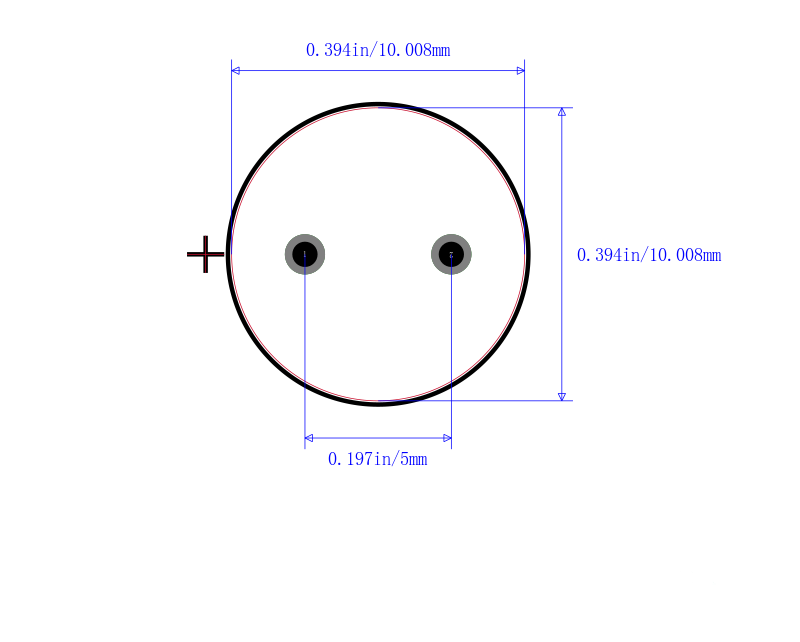

UPJ1H121MPD6TD封装焊盘图
在线购买UPJ1H121MPD6TD
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UPJ1H121MPD6TD | Nichicon 尼吉康 | Cap Aluminum Lytic 120uF 50V 20% 10 X 15mm Radial 5mm 435mA 5000H 105 | 搜索库存 |
替代型号UPJ1H121MPD6TD
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UPJ1H121MPD6TD 品牌： Nichicon 尼吉康 封装： Radial | 当前型号 | Cap Aluminum Lytic 120uF 50V 20% 10 X 15mm Radial 5mm 435mA 5000H 105 | 当前型号 |
| 型号： UPM1H121MPD6 品牌： 尼吉康 封装： Radial 120uF 50V 20per | 类似代替 | PM 系列 120 uF 50 V 20 % 通孔 径向 铝电解电容 | UPJ1H121MPD6TD和UPM1H121MPD6的区别 |
| 型号： UPJ1H121MPD6 品牌： 尼吉康 封装： Radial 120F 50V 20per | 类似代替 | 120uF ±20% 50V 640mA100kHz640mA Φ10mm | UPJ1H121MPD6TD和UPJ1H121MPD6的区别 |
| 型号： UPM1H121MPD6TD 品牌： 尼吉康 封装： Radial | 类似代替 | Cap Aluminum Lytic 120uF 50V 20% 10 X 15mm Radial 5mm 435mA 5000H 105℃ Ammo | UPJ1H121MPD6TD和UPM1H121MPD6TD的区别 |
