UPW2W010MPD1TD

UPW2W010MPD1TD

数据手册.pdf
Nichicon(尼吉康) 被动器件

Cap Aluminum Lytic 1uF 450V 20% 10 X 12.5mm Radial 5mm 18mA 5000H 105

1 µF 450 V 铝电解器 径向，Can - 105°C 时为 5000 小时


得捷:
CAP ALUM 1UF 20% 450V RADIAL


立创商城:
1uF ±20% 450V


艾睿:
Cap Aluminum Lytic 1uF 450V 20% 10 X 12.5mm Radial 5mm 18mA 5000h 105°C Automotive Ammo


Verical:
Cap Aluminum Lytic 1uF 450V 20% 10 X 12.5mm Radial 5mm 18mA 5000h 105C Automotive Ammo


Newark:
# NICHICON  UPW2W010MPD1TD  Electrolytic Capacitor, Miniature, 1 µF, 450 V, PW Series, ± 20%, Radial Leaded, 10 mm


UPW2W010MPD1TD中文资料参数规格
技术参数

额定电压DC 450 V

电容 1 µF

容差 ±20 %

纹波电流 18 mA

纹波电流高频 18mA @120Hz

纹波电流低频 28.8mA @10kHz

工作温度Max 105 ℃

工作温度Min -25 ℃

额定电压 450 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 5 mm

外形尺寸

高度 12.5 mm

直径 10.0 mm

封装 Radial, CAN

引脚间距 5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -25℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

寿命（小时） 5000h @105℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UPW2W010MPD1TD引脚图与封装图
UPW2W010MPD1TD引脚图

UPW2W010MPD1TD引脚图

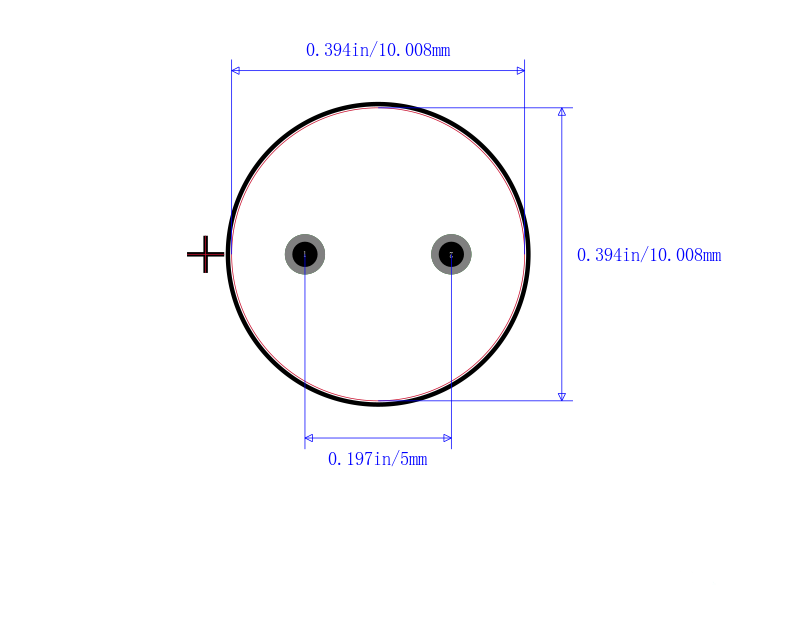

UPW2W010MPD1TD封装图

UPW2W010MPD1TD封装图

UPW2W010MPD1TD封装焊盘图

UPW2W010MPD1TD封装焊盘图

在线购买UPW2W010MPD1TD
型号 制造商 描述 购买
UPW2W010MPD1TD Nichicon 尼吉康 Cap Aluminum Lytic 1uF 450V 20% 10 X 12.5mm Radial 5mm 18mA 5000H 105 搜索库存
替代型号UPW2W010MPD1TD
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UPW2W010MPD1TD

品牌： Nichicon 尼吉康

封装： Radial 1F 450V 20per

当前型号

Cap Aluminum Lytic 1uF 450V 20% 10 X 12.5mm Radial 5mm 18mA 5000H 105

当前型号

型号： UPW2W010MPD

品牌： 尼吉康

封装： Radial 1uF 450V 20per

完全替代

PW 系列径向 50 至 450VPW 铝电解电容器比 PM 系列更小的外壳尺寸和更低的阻抗 低阻抗和高可靠性，可耐受 2000 小时至 8000 小时 额定电压范围：6.3 至 450V

UPW2W010MPD1TD和UPW2W010MPD的区别

型号： EKMG451ELL1R0MJC5S

品牌： 贵弥功

封装： 1µF 450V ±20%

功能相似

UNITED CHEMI-CON  EKMG451ELL1R0MJC5S  铝电解电容； 1uF

UPW2W010MPD1TD和EKMG451ELL1R0MJC5S的区别

型号： ESMG451ELL1R0MJC5S

品牌： 贵弥功

封装： 1µF 450V ±20%

功能相似

UNITED CHEMI-CON  ESMG451ELL1R0MJC5S  铝电解电容； 1uF

UPW2W010MPD1TD和ESMG451ELL1R0MJC5S的区别
