UUA1HR22MCL1GS
数据手册.pdfNichicon(尼吉康)
电子元器件分类
UUA1HR22MCL1GS中文资料参数规格
技术参数
额定电压DC 50.0 V
电容 0.22 μF
容差 ±20 %
纹波电流 2.6 mA
额定电压 50 V
封装参数
安装方式 Surface Mount
封装 SMD
外形尺寸
高度 5.80 mm
直径 4.00 mm
封装 SMD
物理参数
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Obsolete
包装方式 Tape & Reel TR
最小包装 2000
寿命（小时） 3000h @105℃
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UUA1HR22MCL1GS引脚图与封装图
UUA1HR22MCL1GS引脚图
UUA1HR22MCL1GS封装图

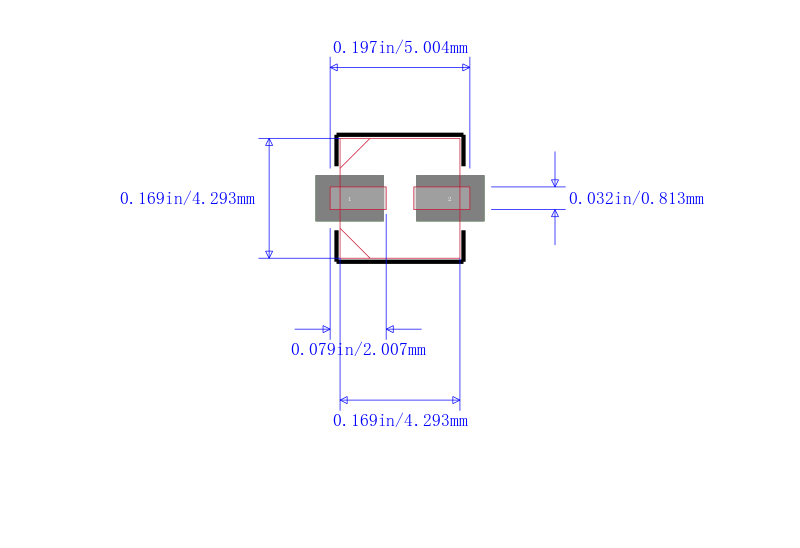

UUA1HR22MCL1GS封装焊盘图
在线购买UUA1HR22MCL1GS
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UUA1HR22MCL1GS | Nichicon 尼吉康 | 220nF ±20% 50V Φ4mm 5.8mm | 搜索库存 |
替代型号UUA1HR22MCL1GS
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UUA1HR22MCL1GS 品牌： Nichicon 尼吉康 封装： Radial 220nF 20per 50V | 当前型号 | 220nF ±20% 50V Φ4mm 5.8mm | 当前型号 |
| 型号： UUT1HR22MCL1GS 品牌： 尼吉康 封装： Radial 220nF 20per 50V | 完全替代 | 220nF ±20% 50V Φ4mm 5.8mm | UUA1HR22MCL1GS和UUT1HR22MCL1GS的区别 |
| 型号： UWT1HR22MCL1GB 品牌： 尼吉康 封装： Radial 220nF 50V 20per | 功能相似 | 220nF ±20% 50V Φ4mm 5.4mm | UUA1HR22MCL1GS和UWT1HR22MCL1GB的区别 |
| 型号： UWZ1HR22MCL1GB 品牌： 尼吉康 封装： Radial 220nF 20per 50V | 功能相似 | WZ 系列，105°CNichicon 的 WZ 系列是低阻抗、片式铝电解电容器。 WZ 片式电容器可与自动贴片机一起使用。 适用于高达 +260°C 的回流焊接，其最大工作温度为 +105°C。 WZ 铝电解电容器提供介于 0.1 μF 至 1500 μF 之间的一系列电容值，和介于 6.3 V 与 50 V 之间的电压选项。### 特点芯片型 高温回流焊接高达 +260°C 抗溶剂特性 可与传送带馈入自动安装机器一起使用 无导线 工作温度范围 | -55 至 +105°C ---|--- 电容容差 | ±20%（120 Hz，20°C） 泄漏电流 μA | 最大 0.01 CV 或 3（取较大值）（二分法） 耐用 | 105°C 时为 1000 小时 ### 表面安装 105°C 系列 | UUA1HR22MCL1GS和UWZ1HR22MCL1GB的区别 |
