UVP1E220MED1TD
数据手册.pdfNichicon(尼吉康)
电子元器件分类
UVP1E220MED1TD中文资料参数规格
技术参数
额定电压DC 25.0 V
电容 22 µF
容差 ±20 %
纹波电流高频 65mA @120Hz
纹波电流低频 130mA @10kHz
工作温度Max 85 ℃
工作温度Min -40 ℃
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 2.5 mm
外形尺寸
高度 11 mm
直径 6.30 mm
封装 Radial, CAN
引脚间距 2.5 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
寿命（小时） 2000h @85℃
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UVP1E220MED1TD引脚图与封装图

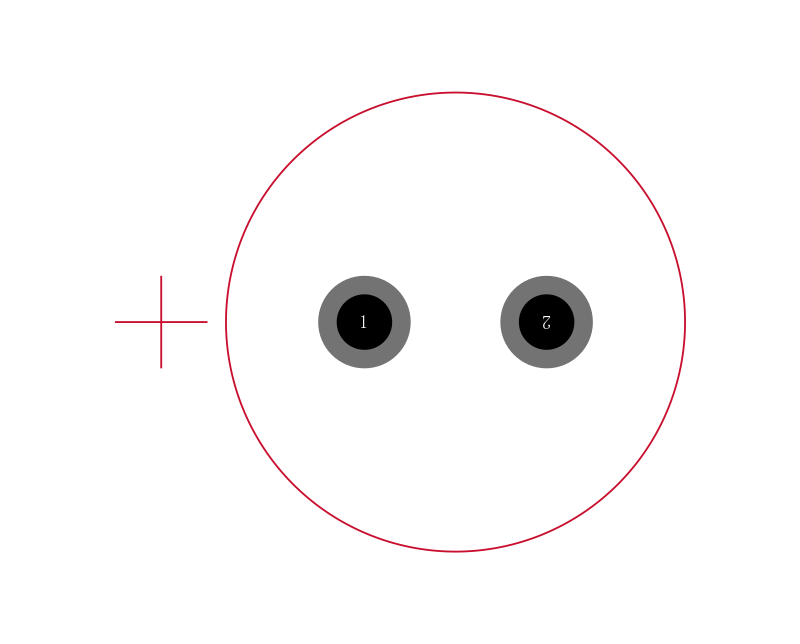

UVP1E220MED1TD引脚图

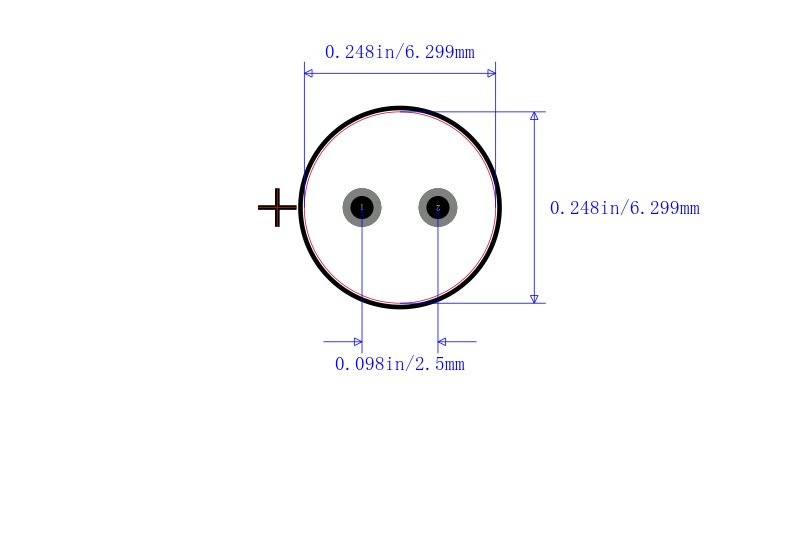

UVP1E220MED1TD封装图
UVP1E220MED1TD封装焊盘图
