UPW1A820MDD1TD

UPW1A820MDD1TD

数据手册.pdf
Nichicon(尼吉康) 被动器件

NICHICON UPW1A820MDD1TD Electrolytic Capacitor, Miniature, 82µF, 10V, PW Series, ± 20%, Radial Leaded, 6.3mm

82µF 10V Aluminum Electrolytic Capacitors Radial, Can 2000 Hrs @ 105°C


得捷:
CAP ALUM 82UF 20% 10V RADIAL


立创商城:
82uF ±20% 10V


贸泽:
Aluminum Electrolytic Capacitors - Leaded 82UF 10V


艾睿:
Capacitor Aluminum


Newark:
# NICHICON  UPW1A820MDD1TD  Electrolytic Capacitor, Miniature, 82 µF, 10 V, PW Series, ± 20%, Radial Leaded, 6.3 mm


UPW1A820MDD1TD中文资料参数规格
技术参数

额定电压DC 10 V

电容 82 µF

等效串联电阻ESR 1.20 Ω

容差 ±20 %

纹波电流 117 mA

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 10 V

封装参数

安装方式 Through Hole

封装 Radial, Can

外形尺寸

长度 11 mm

高度 7 mm

直径 6.30 mm

封装 Radial, Can

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

寿命(小时) 2000h @105℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UPW1A820MDD1TD引脚图与封装图

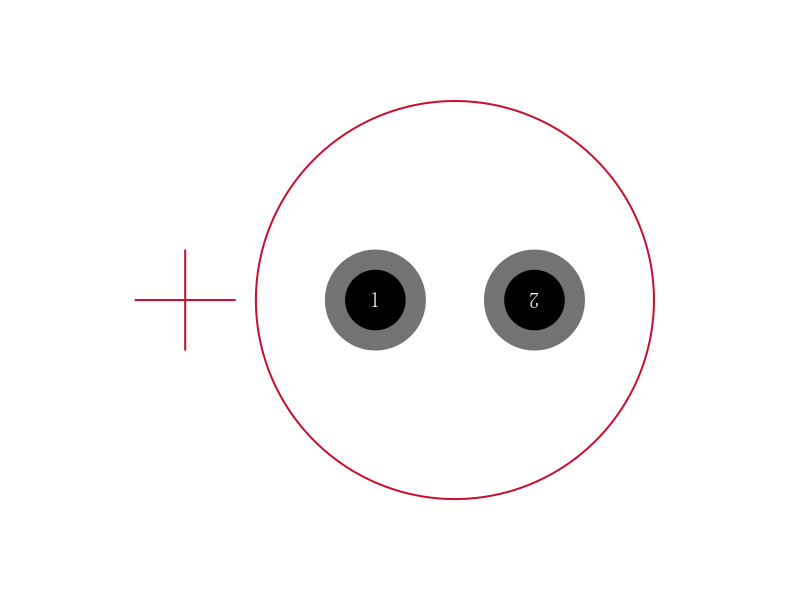

UPW1A820MDD1TD引脚图

UPW1A820MDD1TD引脚图

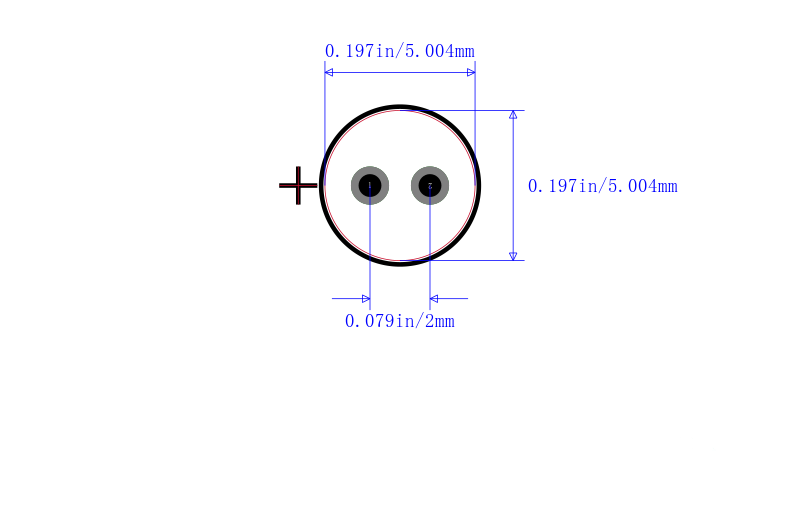

UPW1A820MDD1TD封装图

UPW1A820MDD1TD封装图

UPW1A820MDD1TD封装焊盘图

UPW1A820MDD1TD封装焊盘图
