UCC3810DWG4
TI
德州仪器
主动器件
UCC3810DWG4中文资料参数规格
技术参数
频率 1.00 MHz
输出接口数 2
输出电压 1.20 V
输出电流 1 A
供电电流 14.5 mA
调节输出数 2
上升时间 20 ns
开关频率 1000 kHz
拓扑结构 Buck, Boost, Flyback, Forward
占空比 49 %
最大占空比 50 %
下降时间 30 ns
工作温度Max 70 ℃
工作温度Min 0 ℃
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOIC-16
外形尺寸
封装 SOIC-16
物理参数
工作温度 -40℃ ~ 85℃ TA
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
UCC3810DWG4引脚图与封装图

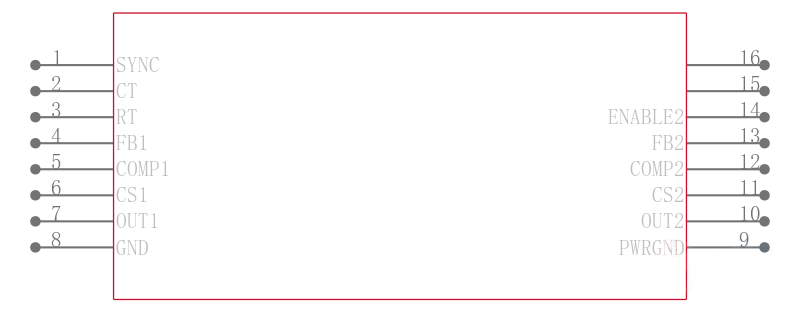

UCC3810DWG4引脚图

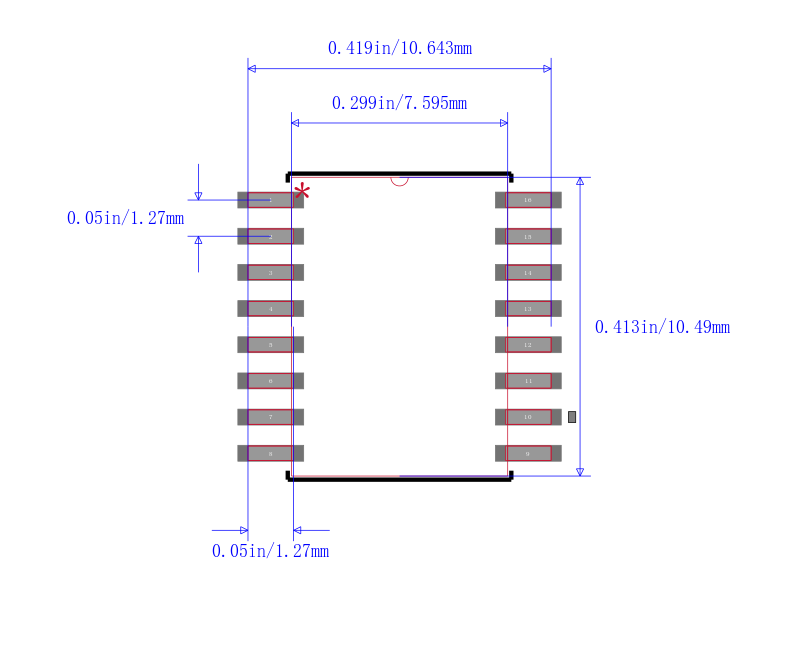

UCC3810DWG4封装图

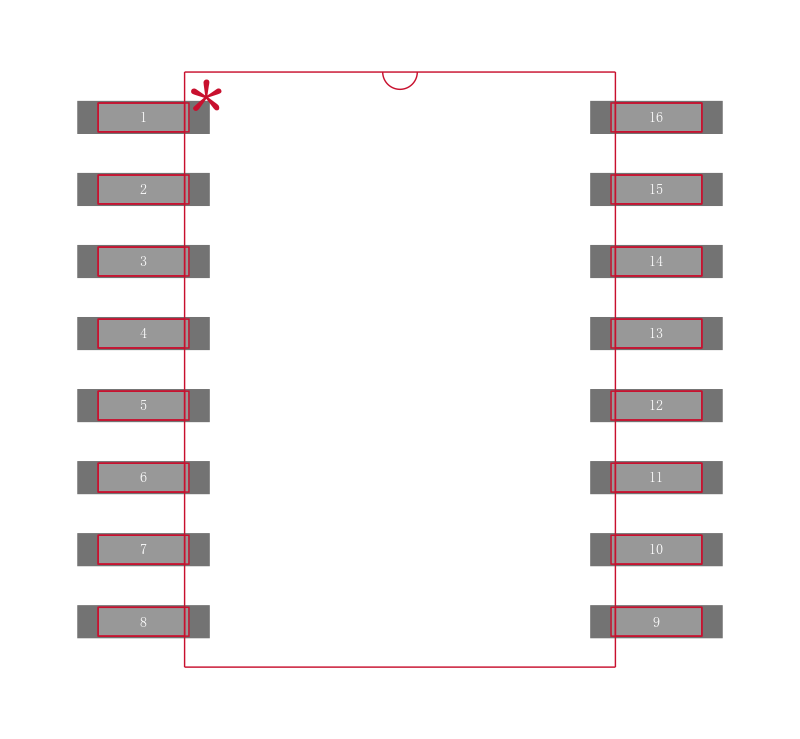

UCC3810DWG4封装焊盘图
在线购买UCC3810DWG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UCC3810DWG4 | TI 德州仪器 | Current Mode PWM Controller 1A 1000kHz 16Pin SOIC Tube | 搜索库存 |
替代型号UCC3810DWG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UCC3810DWG4 品牌： TI 德州仪器 封装： 16-SOIC 1.2V 200mA 16Pin | 当前型号 | Current Mode PWM Controller 1A 1000kHz 16Pin SOIC Tube | 当前型号 |
| 型号： UCC3810DWTRG4 品牌： 德州仪器 封装： SOIC 1.2V 200mA 16Pin | 完全替代 | 双通道同步相电流模式PWM DUAL CHANNEL SYNCHRONIZED CURRENT-MODE PWM | UCC3810DWG4和UCC3810DWTRG4的区别 |
| 型号： UCC3810DW 品牌： 德州仪器 封装： | 类似代替 | TEXAS INSTRUMENTS UCC3810DW 控制器, PWM 双路, 10V-0V电源, 1 MHz, 1.2V/20mA输出, SOIC-16 | UCC3810DWG4和UCC3810DW的区别 |
| 型号： UCC2810DW 品牌： 德州仪器 封装： | 类似代替 | 双通道同步相电流模式PWM DUAL CHANNEL SYNCHRONIZED CURRENT-MODE PWM | UCC3810DWG4和UCC2810DW的区别 |
