UPJ2A471MHD
数据手册.pdfNichicon(尼吉康)
电子元器件分类
UPJ2A471MHD中文资料参数规格
技术参数
额定电压DC 100 V
电容 470 µF
等效串联电阻ESR 0.047 Ω
容差 ±20 %
产品系列 UPJ
纹波电流 1530 mA
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 100 V
封装参数
安装方式 Through Hole
封装 16 mm
外形尺寸
长度 40 mm
高度 40 mm
直径 16.0 mm
封装 16 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 300
寿命（小时） 5000 h
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UPJ2A471MHD引脚图与封装图
UPJ2A471MHD引脚图
UPJ2A471MHD封装图

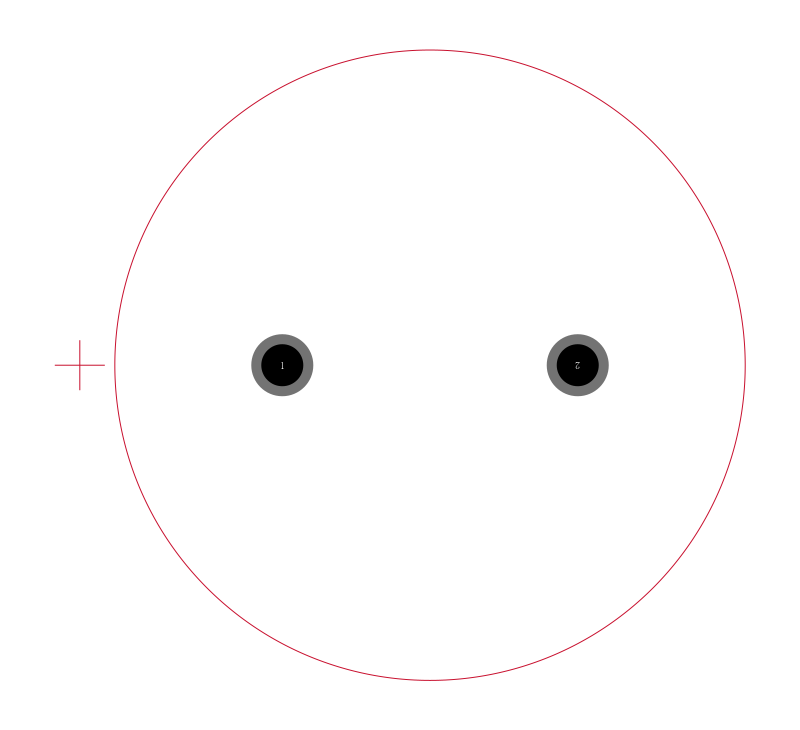

UPJ2A471MHD封装焊盘图
