UCC2807D-1G4
TI
德州仪器
主动器件
UCC2807D-1G4中文资料参数规格
技术参数
频率 1.00 MHz
输出接口数 1
输出电压 400 mV
输出电流 1 A
供电电流 2.1 mA
耗散功率 0.65 W
调节输出数 1
上升时间 20 ns
开关频率 1000 kHz
拓扑结构 Boost, Flyback, Forward
占空比 81 %
最大占空比 0.78
下降时间 20 ns
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 650 mW
电源电压 7.5V ~ 10V
封装参数
引脚数 8
封装 SOIC-8
外形尺寸
封装 SOIC-8
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
UCC2807D-1G4引脚图与封装图

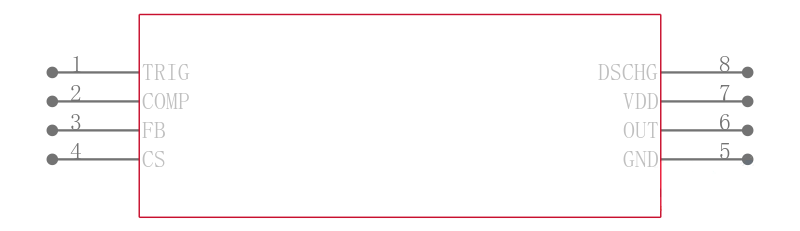

UCC2807D-1G4引脚图
UCC2807D-1G4封装图
UCC2807D-1G4封装焊盘图
