UPW1V272MHD

UPW1V272MHD

数据手册.pdf
Nichicon(尼吉康) 被动器件

PW 系列径向 6.3 到 35V### 径向 105°C

PW 系列径向 6.3 到 35V


欧时:
Nichicon 铝电解电容器 PW 系列 35V dc 2700μF 通孔 UPW1V272MHD, ±20%容差, 最高+105°C


立创商城:
2700uF ±20% 35V


得捷:
CAP ALUM 2700UF 20% 35V RADIAL


艾睿:
Cap Aluminum Lytic 2700uF 35V 20% 16 X 35.5mm Radial 7.5mm 2610mA 5000h 105


Allied Electronics:
2700uF 35 V dc Aluminium Electrolytic Capacitor, PW Series 8000h 16Dia.x35.5mm


安富利:
Cap Aluminum 2700uF 35V 20% 16 X 35.5mm Radial 7.5mm 3150mA 8000 hr 105°C Bulk


Chip1Stop:
Cap Aluminum Lytic 2700uF 35V 20% 16 X 35.5mm Radial 7.5mm 2610mA 5000h 105℃ Automotive Bulk


TME:
Capacitor: electrolytic; low impedance; THT; 2700uF; 35VDC; ±20%


Newark:
# NICHICON  UPW1V272MHD  Electrolytic Capacitor, Miniature, 2700 µF, 35 V, PW Series, ± 20%, Radial Leaded, 16 mm


UPW1V272MHD中文资料参数规格
技术参数

额定电压DC 35.0 V

工作电压 35 VDC

电容 2700 µF

等效串联电阻ESR 32.0 mΩ

容差 ±20 %

产品系列 UPW

纹波电流 3150 mA

纹波电流高频 2.678A @120Hz

纹波电流低频 3.15A @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 35 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 7.5 mm

外形尺寸

长度 35.5 mm

高度 35.5 mm

直径 16.0 mm

封装 Radial, CAN

引脚间距 7.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 300

寿命（小时） 8000h @105℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UPW1V272MHD引脚图与封装图
UPW1V272MHD引脚图

UPW1V272MHD引脚图

UPW1V272MHD封装图

UPW1V272MHD封装图

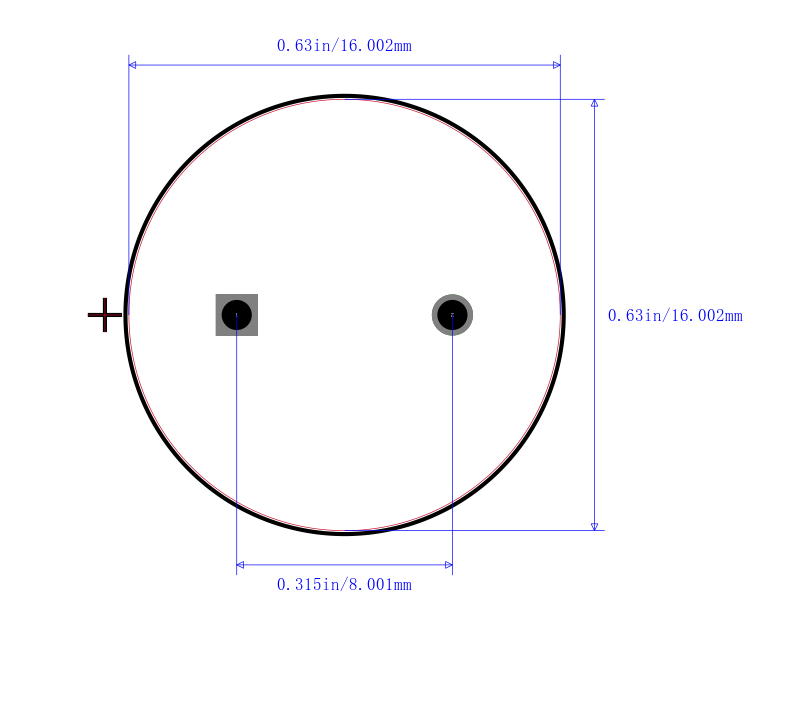

UPW1V272MHD封装焊盘图

UPW1V272MHD封装焊盘图

在线购买UPW1V272MHD
型号 制造商 描述 购买
UPW1V272MHD Nichicon 尼吉康 PW 系列径向 6.3 到 35V ### 径向 105°C 搜索库存
替代型号UPW1V272MHD
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UPW1V272MHD

品牌： Nichicon 尼吉康

封装： Radial 2.7mF 35V 20per

当前型号

PW 系列径向 6.3 到 35V### 径向 105°C

当前型号

型号： EEUFC1V272L

品牌： 松下

封装： 2.7mF ±20% 35V

类似代替

FC 系列 1800μF - 15000μFPanasonic FC 系列 A 型电解电容器提供高耐受性、低阻抗解决方案。 这些铝电容器耐受性可达 1000 至 5000 小时。符合 AEC-Q200 径向引线型 低等效串联电阻 结构小型 高可靠性 低阻抗 高波纹电流 ### 应用Panasonic FC A 型电解电容器符合 AEC-Q200 规格，适用于汽车应用。 高可靠性还使这些电解质电容器特别适用于工业仪器应用。 ### 径向 105°C

UPW1V272MHD和EEUFC1V272L的区别

型号： UPW1V272MHH

品牌： 尼吉康

封装： Radial 2.7mF 35V 20per

类似代替

CAP ALUM 2700uF 20% 35V RADIAL

UPW1V272MHD和UPW1V272MHH的区别

型号： EEUFC1V272

品牌： 松下

封装： 2.7mF 35V ±20%

功能相似

FC 系列 1800μF - 15000μFPanasonic FC 系列 A 型电解电容器提供高耐受性、低阻抗解决方案。 这些铝电容器耐受性可达 1000 至 5000 小时。符合 AEC-Q200 径向引线型 低等效串联电阻 结构小型 高可靠性 低阻抗 高波纹电流 ### 应用Panasonic FC A 型电解电容器符合 AEC-Q200 规格，适用于汽车应用。 高可靠性还使这些电解质电容器特别适用于工业仪器应用。

UPW1V272MHD和EEUFC1V272的区别
