UHM1A102MPD9
数据手册.pdfNichicon(尼吉康)
被动器件
UHM1A102MPD9中文资料参数规格
技术参数
额定电压DC 10.0 V
电容 1000 μF
容差 ±20 %
纹波电流 1.87A @100kHz
额定电压 10 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, Can
外形尺寸
高度 20.0 mm
直径 8.00 mm
封装 Radial, Can
物理参数
介质材料 Aluminum Electrolytic
工作温度 -40℃ ~ 105℃
其他
产品生命周期 Obsolete
包装方式 Bulk
寿命（小时） 2000h @105℃
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UHM1A102MPD9引脚图与封装图
UHM1A102MPD9引脚图

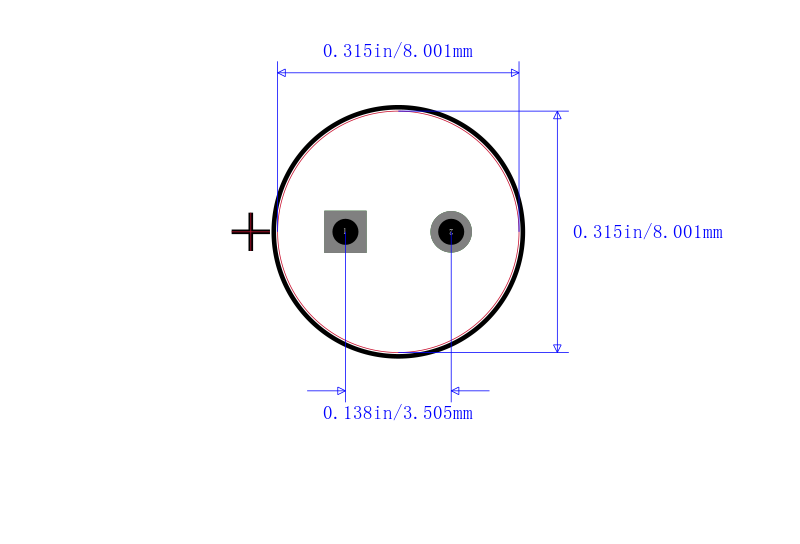

UHM1A102MPD9封装图

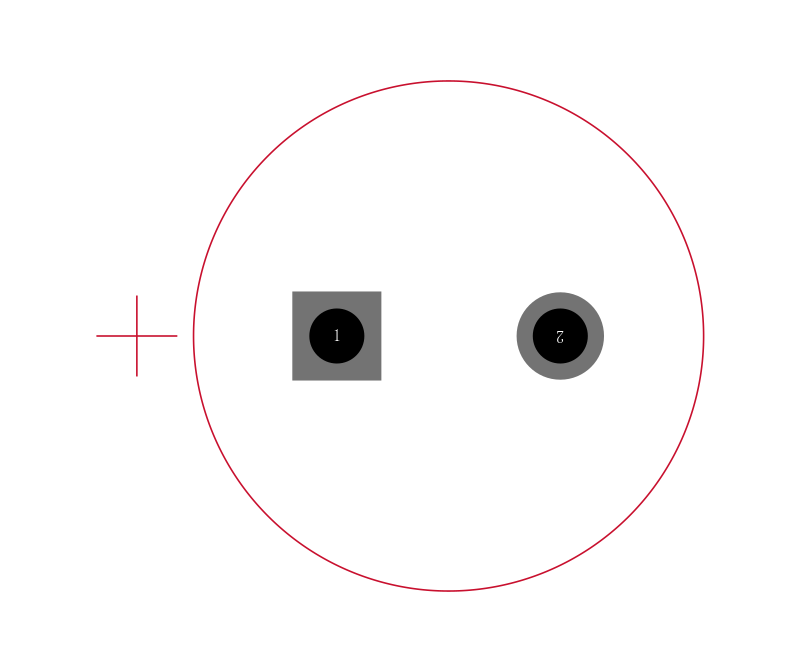

UHM1A102MPD9封装焊盘图
在线购买UHM1A102MPD9
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UHM1A102MPD9 | Nichicon 尼吉康 | Cap Alum 1000uF 20% 10V Radial | 搜索库存 |
替代型号UHM1A102MPD9
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UHM1A102MPD9 品牌： Nichicon 尼吉康 封装： Radial 1kF 10V 20per | 当前型号 | Cap Alum 1000uF 20% 10V Radial | 当前型号 |
| 型号： UHE1A102MPD 品牌： 尼吉康 封装： Radial 1mF 10V 20per | 类似代替 | HE 系列 105°CNichicon 的 HE 系列电解电容器可提供低阻抗、高稳定性、微型解决方案。 这些紧凑型电解电容器采用 PET（非 PVC）套管制成，带无铅引线。Temperature range | -40 to 105°C ---|--- Capacitance tolerance | ±20% 120Hz, 20°C Leakage current 2min | 0.01CV or 3μA, whichever is greater Life expectancy @ 105°C | > 4000 hours @ rated voltage and ripple current | UHM1A102MPD9和UHE1A102MPD的区别 |
| 型号： UHE1A102MPD1TD 品牌： 尼吉康 封装： 1kF 10V 20per | 类似代替 | NICHICON UHE1A102MPD1TD 铝电解电容, 1000UF, 10V, 20%, 径向引线, 整卷 | UHM1A102MPD9和UHE1A102MPD1TD的区别 |
| 型号： UHD1A102MPD 品牌： 尼吉康 封装： 1kF 10V 20per | 类似代替 | 1mF ±20% 10V 1250mA100kHz1250mA Φ8mm | UHM1A102MPD9和UHD1A102MPD的区别 |
