UPW1H181MPD6
数据手册.pdfNichicon(尼吉康)
被动器件
UPW1H181MPD6中文资料参数规格
技术参数
额定电压DC 50.0 V
工作电压 50 VDC
电容 180 µF
等效串联电阻ESR 238 mΩ
容差 ±20 %
产品系列 UPW
纹波电流 552.5mA @120Hz
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 50 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 5 mm
外形尺寸
长度 16.0 mm
高度 16 mm
直径 10.0 mm
封装 Radial, CAN
引脚间距 5 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 1800
寿命（小时） 5000h @105℃
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UPW1H181MPD6引脚图与封装图
UPW1H181MPD6引脚图
UPW1H181MPD6封装图

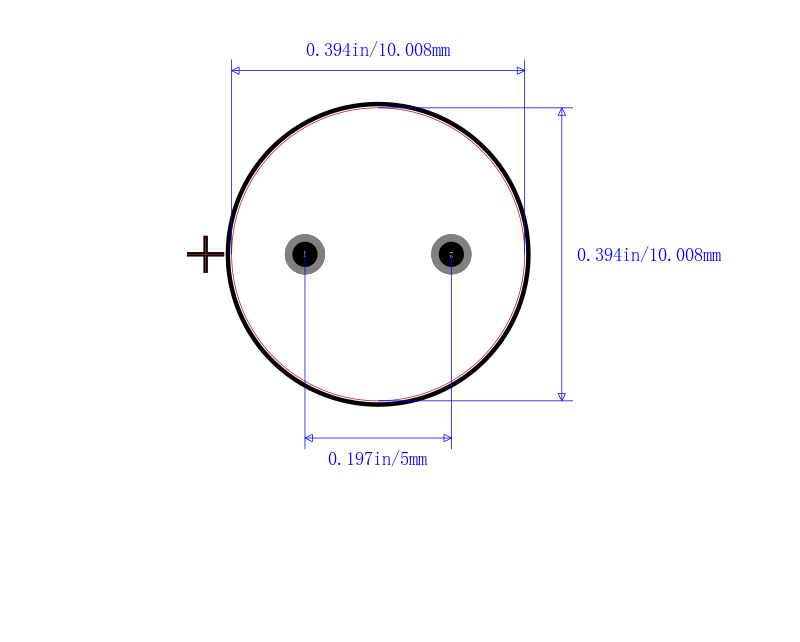

UPW1H181MPD6封装焊盘图
