UVZ2G010MPD
数据手册.pdfNichicon(尼吉康)
被动器件
UVZ2G010MPD中文资料参数规格
技术参数
额定电压DC 400 V
工作电压 400 VDC
电容 1 µF
容差 ±20 %
产品系列 UVZ
纹波电流 17 mA
工作温度Max 105 ℃
工作温度Min -40 ℃
额定电压 400 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 3.5 mm
外形尺寸
长度 11.5 mm
高度 11.5 mm
直径 8.00 mm
封装 Radial, CAN
引脚间距 3.5 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -40℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 3000
寿命（小时） 1000 h
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UVZ2G010MPD引脚图与封装图

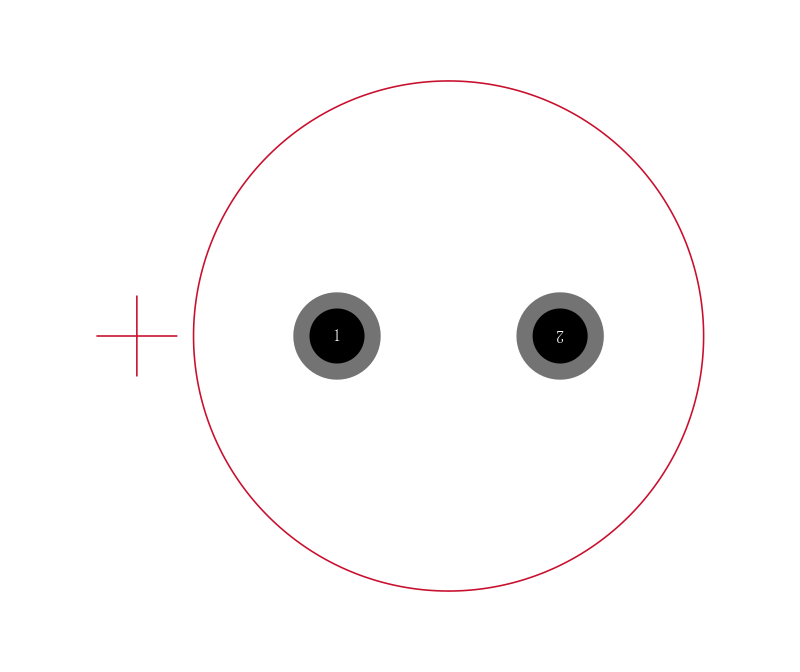

UVZ2G010MPD引脚图

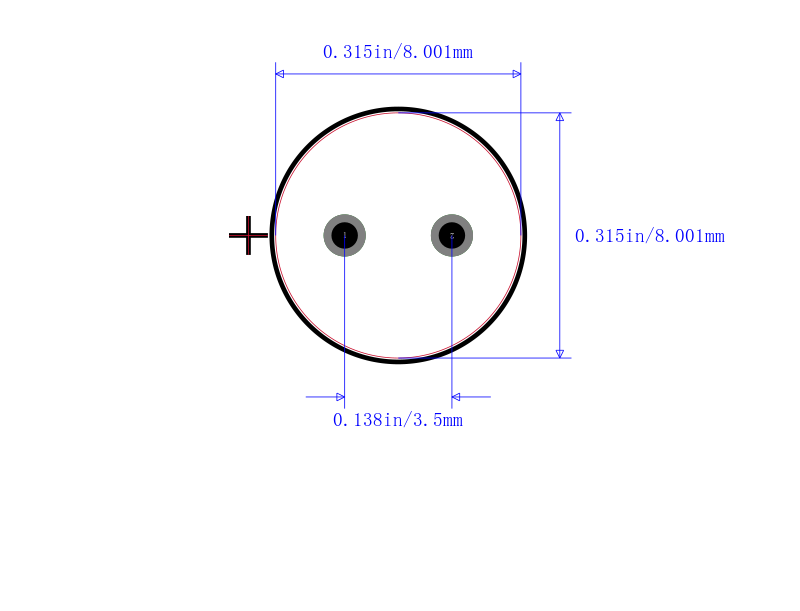

UVZ2G010MPD封装图
UVZ2G010MPD封装焊盘图
在线购买UVZ2G010MPD
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UVZ2G010MPD | Nichicon 尼吉康 | Nichicon VZ 系列，0.1 至 22μF Nichicon VZ 系列铝电解电容器为微型尺寸、低阻抗、高可靠性电容器，用于开关电源。 VZ 系列具有高可靠性，额定使用寿命高达 1000 小时。 高可靠性 高温度范围 高波纹电流 ### 径向 105°C | 搜索库存 |
替代型号UVZ2G010MPD
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UVZ2G010MPD 品牌： Nichicon 尼吉康 封装： Radial 1uF 400V 20per | 当前型号 | Nichicon VZ 系列，0.1 至 22μFNichicon VZ 系列铝电解电容器为微型尺寸、低阻抗、高可靠性电容器，用于开关电源。 VZ 系列具有高可靠性，额定使用寿命高达 1000 小时。高可靠性 高温度范围 高波纹电流 ### 径向 105°C | 当前型号 |
| 型号： UVZ2G010MPD1TD 品牌： 尼吉康 封装： 1F 400V 20per | 完全替代 | NICHICON UVZ2G010MPD1TD 铝电解电容, 1uF, 400V, 径向引线 | UVZ2G010MPD和UVZ2G010MPD1TD的区别 |
| 型号： UVZ2G010MPH 品牌： 尼吉康 封装： 1uF 400V 20per | 类似代替 | CAP ALUM 1uF 20% 400V RADIAL | UVZ2G010MPD和UVZ2G010MPH的区别 |
