UVR1H472MRD

UVR1H472MRD

数据手册.pdf
Nichicon(尼吉康) 被动器件

NICHICON  UVR1H472MRD  铝电解电容 4700uF, 50V, 径向引线

The is a miniature-sized radial leaded aluminium Electrolytic Capacitor, VR series. One rank smaller case sizes than VX series. Printed with white letter on black sleeve marking. An aluminium electrolytic capacitor consists of cathode aluminium foil, capacitor paper electrolytic paper, electrolyte and an aluminium oxide film, which acts as the dielectric, formed on the anode foil surface.

.
7050µA Leakage current short term
.
2900mA Rated ripple current at 120Hz
UVR1H472MRD中文资料参数规格
技术参数

额定电压DC 50.0 V

工作电压 50 VDC

电容 4700 µF

容差 ±20 %

产品系列 UVR

纹波电流 2900 mA

纹波电流高频 2.9A @120Hz

纹波电流低频 3.335A @10kHz

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压 50 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 10 mm

外形尺寸

长度 40 mm

高度 40 mm

直径 20.0 mm

封装 Radial, CAN

引脚间距 10 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 150

寿命（小时） 2000h @85℃

制造应用 Industrial, 通用, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

UVR1H472MRD引脚图与封装图

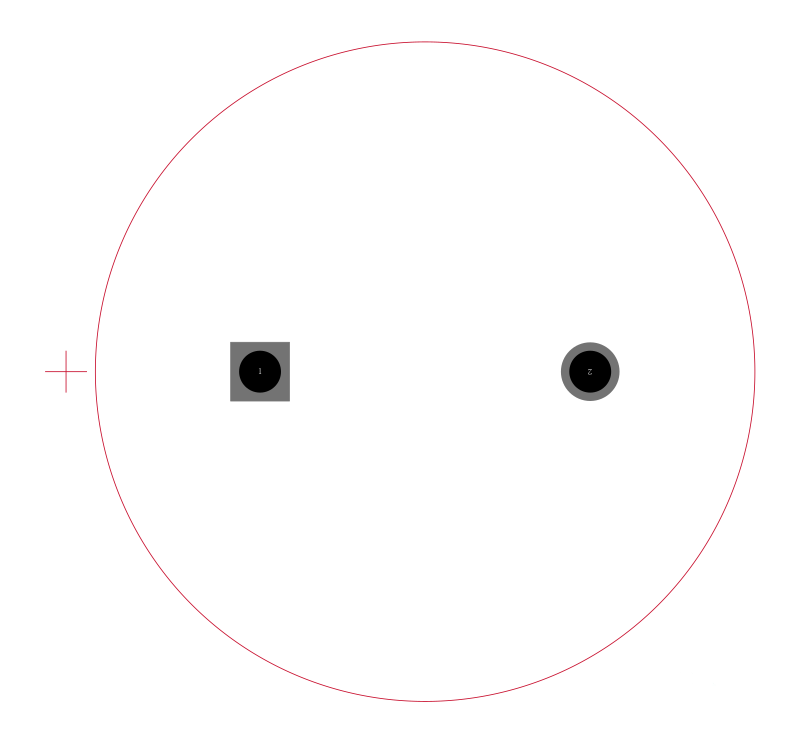

UVR1H472MRD引脚图

UVR1H472MRD引脚图

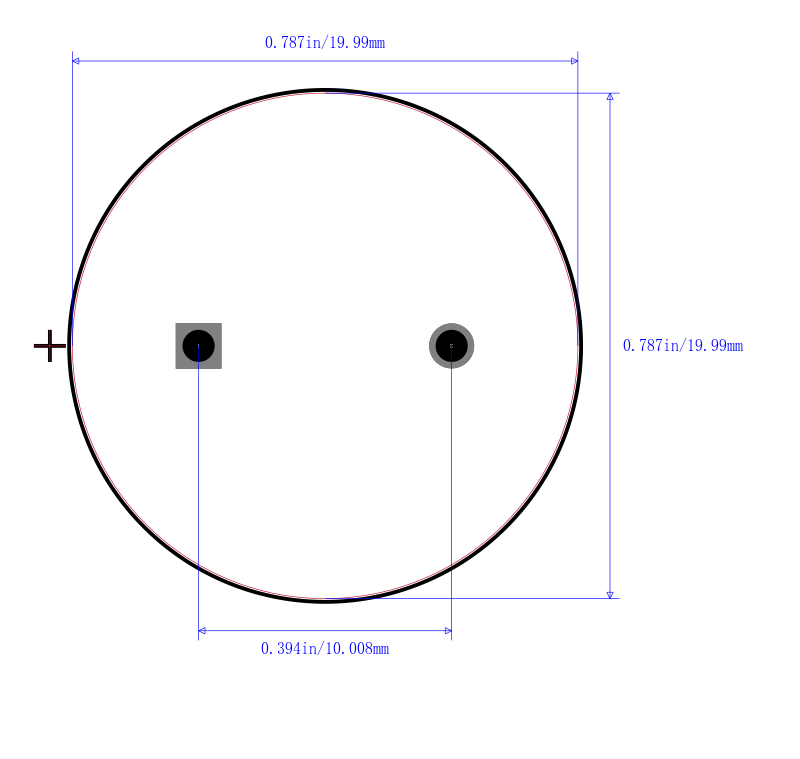

UVR1H472MRD封装图

UVR1H472MRD封装图

UVR1H472MRD封装焊盘图

UVR1H472MRD封装焊盘图

在线购买UVR1H472MRD
型号 制造商 描述 购买
UVR1H472MRD Nichicon 尼吉康 NICHICON  UVR1H472MRD  铝电解电容 4700uF, 50V, 径向引线 搜索库存
替代型号UVR1H472MRD
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UVR1H472MRD

品牌： Nichicon 尼吉康

封装： Radial 4.7mF 50V 20per

当前型号

NICHICON  UVR1H472MRD  铝电解电容 4700uF, 50V, 径向引线

当前型号

型号： UVR1H472MRA

品牌： 尼吉康

封装： Radial 4.7mF 50V 20per

功能相似

CAP ALUM 4700uF 20% 50V RADIAL

UVR1H472MRD和UVR1H472MRA的区别

型号： B41821A6478M

品牌： 爱普科斯

封装：

功能相似

CAP ALUM 4700uF 20% 50V RADIAL

UVR1H472MRD和B41821A6478M的区别

型号： SMQ50VB472M20X40LL

品牌： 贵弥功

封装：

功能相似

4.7mF ±20% 50V 2900mA Φ20mm

UVR1H472MRD和SMQ50VB472M20X40LL的区别
