UCL1C151MCL1GS

UCL1C151MCL1GS

数据手册.pdf
Nichicon(尼吉康) 被动器件

150uF ±20% 16V 600mA100kHz600mA Φ6.3mm

150 µF 16 V 铝电解器 径向，Can - SMD - 105°C 时为 2000 小时


得捷:
CAP ALUM 150UF 20% 16V SMD


立创商城:
150uF ±20% 16V


贸泽:
Aluminum Electrolytic Capacitors - SMD 16V150 uF105CSMT Aluminum ELCO


艾睿:
Lower the cost of your electronic circuit design by implementing this electrolytic UCL1C151MCL1GS aluminum capacitor from Nichicon. It can withstand a voltage of 16 VDC. This aluminum electrolytic capacitor has a maximum operating temperature of 105 °C. Its leakage current is 24@2Min μA. This product is 7.7 mm tall with a diameter of 6.3 mm. Its capacitance value is 150uF. It has a tolerance of 20%.


安富利:
Cap Aluminum 150uF 16V 20% 6.3 X 7.7mm Cylindrical 600mA 2000 hr 105°C T/R


Verical:
Cap Aluminum Lytic 150uF 16V 20% 6.3 X 7.7mm SMD 600mA 2000h 105C Automotive T/R


Newark:
# NICHICON  UCL1C151MCL1GS  SMD Aluminum Electrolytic Capacitor, Radial Can - SMD, 150 µF, 16 V, CL Series


UCL1C151MCL1GS中文资料参数规格
技术参数

额定电压DC 16 V

电容 150 µF

等效串联电阻ESR 160 mΩ

容差 ±20 %

产品系列 UCL

纹波电流 600 mA

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 16 V

封装参数

安装方式 Surface Mount

引脚数 2

封装 SMD

外形尺寸

长度 7.7 mm

高度 7.7 mm

直径 6.30 mm

封装 SMD

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 900

寿命（小时） 2000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UCL1C151MCL1GS引脚图与封装图
UCL1C151MCL1GS引脚图

UCL1C151MCL1GS引脚图

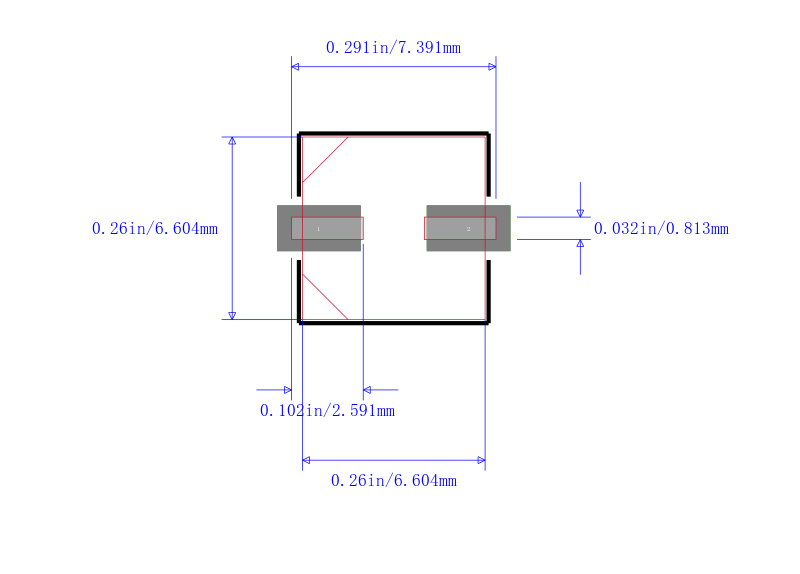

UCL1C151MCL1GS封装图

UCL1C151MCL1GS封装图

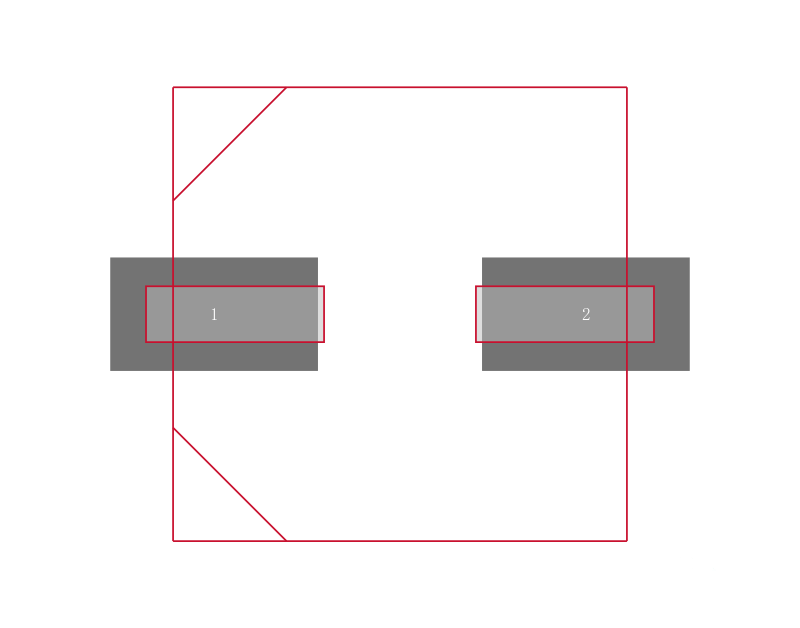

UCL1C151MCL1GS封装焊盘图

UCL1C151MCL1GS封装焊盘图

在线购买UCL1C151MCL1GS
型号 制造商 描述 购买
UCL1C151MCL1GS Nichicon 尼吉康 150uF ±20% 16V 600mA100kHz600mA Φ6.3mm 搜索库存
替代型号UCL1C151MCL1GS
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UCL1C151MCL1GS

品牌： Nichicon 尼吉康

封装： Radial 150uF 16V 20per

当前型号

150uF ±20% 16V 600mA100kHz600mA Φ6.3mm

当前型号

型号： UWZ1C151MCL1GS

品牌： 尼吉康

封装： 150uF 20per 16V

类似代替

WZ 系列，105°CNichicon 的 WZ 系列是低阻抗、片式铝电解电容器。 WZ 片式电容器可与自动贴片机一起使用。 适用于高达 +260°C 的回流焊接，其最大工作温度为 +105°C。 WZ 铝电解电容器提供介于 0.1 μF 至 1500 μF 之间的一系列电容值，和介于 6.3 V 与 50 V 之间的电压选项。### 特点芯片型 高温回流焊接高达 +260°C 抗溶剂特性 可与传送带馈入自动安装机器一起使用 无导线 工作温度范围 | -55 至 +105°C ---|--- 电容容差 | ±20%（120 Hz，20°C） 泄漏电流 μA | 最大 0.01 CV 或 3（取较大值）（二分法） 耐用 | 105°C 时为 1000 小时 ### 表面安装 105°C 系列

UCL1C151MCL1GS和UWZ1C151MCL1GS的区别

型号： EEEFPC151XAP

品牌： 松下

封装： Radial 150µF 16V ±20%

功能相似

PANASONIC ELECTRONIC COMPONENTS  EEEFPC151XAP  铝电解电容, 表面贴装, AEC-Q200 FP系列, 150 µF, 16 V, Radial Can - SMD, 6.3 mm, 0.16 ohm

UCL1C151MCL1GS和EEEFPC151XAP的区别

型号： EEEFK1C151XP

品牌： 松下

封装： Radial 150µF 16V ±20%

功能相似

PANASONIC ELECTRONIC COMPONENTS  EEEFK1C151XP  铝电解电容, 表面贴装, AEC-Q200 FK系列, 150 µF, 16 V, Radial Can - SMD, 6.3 mm

UCL1C151MCL1GS和EEEFK1C151XP的区别
