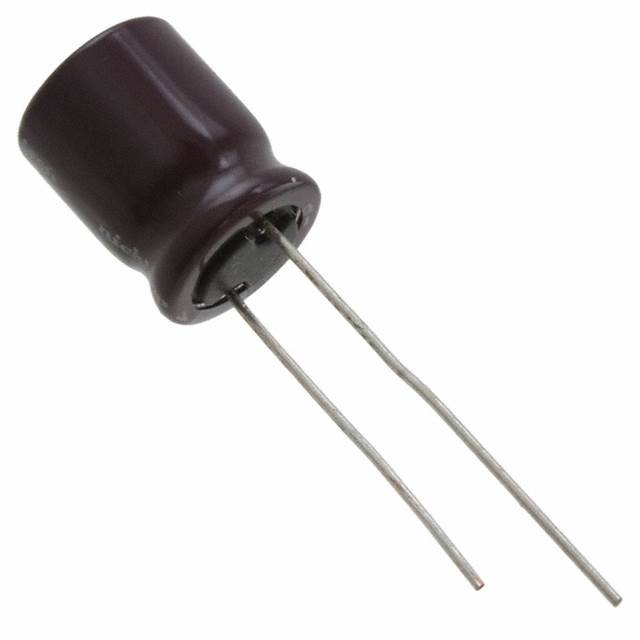

UPJ1J680MPD6TD
数据手册.pdfNichicon(尼吉康)
电子元器件分类
UPJ1J680MPD6TD中文资料参数规格
技术参数
电容 68 μF
容差 ±20 %
纹波电流高频 310mA @120Hz
纹波电流低频 495mA @10kHz
工作温度Max 105 ℃
工作温度Min -55 ℃
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 5 mm
外形尺寸
高度 12.5 mm
直径 10 mm
封装 Radial, CAN
引脚间距 5 mm
物理参数
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
寿命（小时） 5000h @105℃
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UPJ1J680MPD6TD引脚图与封装图
UPJ1J680MPD6TD引脚图
UPJ1J680MPD6TD封装图
UPJ1J680MPD6TD封装焊盘图
在线购买UPJ1J680MPD6TD
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UPJ1J680MPD6TD | Nichicon 尼吉康 | Cap Aluminum Lytic 68uF 63V 20% 10 X 12.5mm Radial 5mm 310mA 5000H 105 | 搜索库存 |
替代型号UPJ1J680MPD6TD
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UPJ1J680MPD6TD 品牌： Nichicon 尼吉康 封装： Radial | 当前型号 | Cap Aluminum Lytic 68uF 63V 20% 10 X 12.5mm Radial 5mm 310mA 5000H 105 | 当前型号 |
| 型号： UPM1J680MPD6TD 品牌： 尼吉康 封装： Radial 68F 63V 20per | 类似代替 | Cap Aluminum Lytic 68uF 63V 20% 10 X 12.5mm Radial 5mm 310mA 5000H 105℃ Ammo | UPJ1J680MPD6TD和UPM1J680MPD6TD的区别 |
| 型号： UPM1J680MPD6 品牌： 尼吉康 封装： Radial 68uF 63V 20per | 类似代替 | PM 系列 68 uF 63 V 20 % 通孔 径向 铝电解电容 | UPJ1J680MPD6TD和UPM1J680MPD6的区别 |
| 型号： UPJ1J680MPD6 品牌： 尼吉康 封装： 68uF 63V 20per | 功能相似 | 68uF ±20% 63V 495mA100kHz495mA Φ10mm | UPJ1J680MPD6TD和UPJ1J680MPD6的区别 |
