UCC3813D-5G4
TI
德州仪器
主动器件
UCC3813D-5G4中文资料参数规格
技术参数
频率 1.00 MHz
输出接口数 1
输出电压 1.00 V
输出电流 1000 mA
供电电流 1.2 mA
耗散功率 0.65 W
调节输出数 1
上升时间 41 ns
开关频率 1000 kHz
拓扑结构 Buck, Boost, Flyback, Forward
占空比 50 %
最大占空比 50 %
下降时间 44 ns
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 650 mW
输入电压 4V ~ 10V
封装参数
引脚数 8
封装 SOIC-8
外形尺寸
封装 SOIC-8
物理参数
工作温度 0℃ ~ 70℃ TA
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
UCC3813D-5G4引脚图与封装图

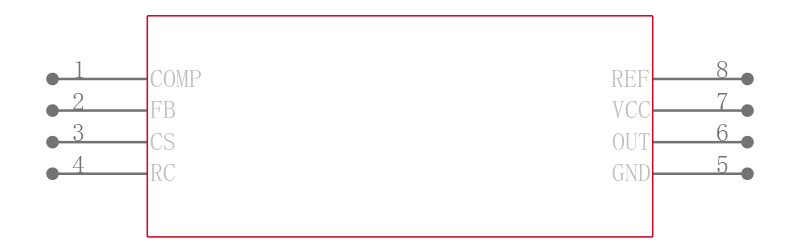

UCC3813D-5G4引脚图
UCC3813D-5G4封装图
UCC3813D-5G4封装焊盘图
在线购买UCC3813D-5G4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UCC3813D-5G4 | TI 德州仪器 | 低功耗经济型BiCMOS电流模式PWM Low Power Economy BiCMOS Current Mode PWM | 搜索库存 |
替代型号UCC3813D-5G4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UCC3813D-5G4 品牌： TI 德州仪器 封装： 8-SOIC 1V 200mA 8Pin | 当前型号 | 低功耗经济型BiCMOS电流模式PWM Low Power Economy BiCMOS Current Mode PWM | 当前型号 |
| 型号： UCC2813D-0 品牌： 德州仪器 封装： SOIC 1V 1A 8Pin | 类似代替 | TEXAS INSTRUMENTS UCC2813D-0 控制器, 电流模式控制器, PWM, 12V-0V电源, 1 MHz, 1V/1A输出, SOIC-8 | UCC3813D-5G4和UCC2813D-0的区别 |
| 型号： UCC2813D-3 品牌： 德州仪器 封装： SOIC 1V 1A 8Pin | 类似代替 | TEXAS INSTRUMENTS UCC2813D-3 芯片, PWM控制器 | UCC3813D-5G4和UCC2813D-3的区别 |
| 型号： UCC2813D-4 品牌： 德州仪器 封装： SOIC 1V 1A 8Pin | 类似代替 | TEXAS INSTRUMENTS UCC2813D-4 电流模式控制器, PWM, 12V-8.3V电源, 1 MHz, 5V/500 µA输出, SOIC-8 | UCC3813D-5G4和UCC2813D-4的区别 |
