UPM2A150MED1TD
数据手册.pdfNichicon(尼吉康)
电子元器件分类
UPM2A150MED1TD中文资料参数规格
技术参数
额定电压DC 100 V
电容 15 µF
容差 ±20 %
纹波电流高频 90mA @120Hz
纹波电流低频 180mA @10kHz
工作温度Max 105 ℃
工作温度Min 55 ℃
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 2.5 mm
外形尺寸
长度 15 mm
高度 15 mm
直径 6.3 mm
封装 Radial, CAN
引脚间距 2.5 mm
物理参数
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
寿命（小时） 2000h @105℃
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UPM2A150MED1TD引脚图与封装图
UPM2A150MED1TD引脚图
UPM2A150MED1TD封装图

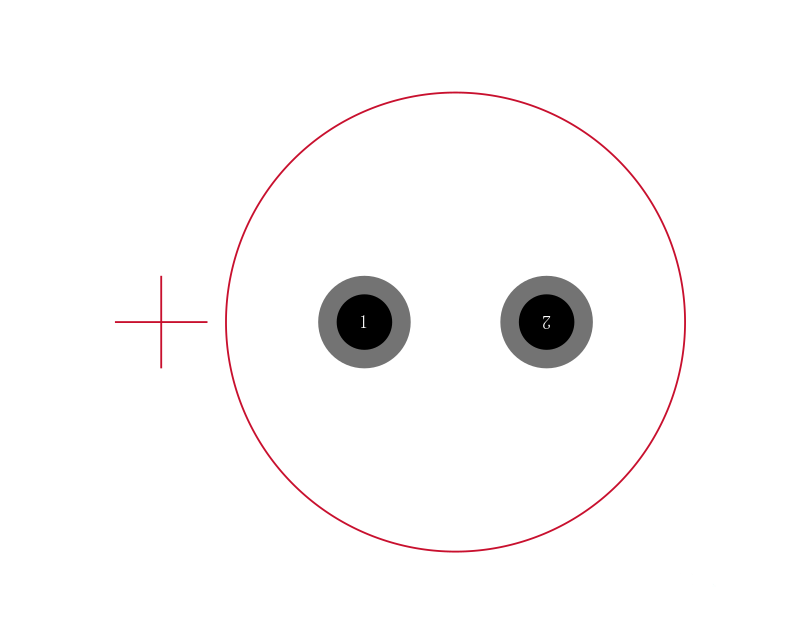

UPM2A150MED1TD封装焊盘图
在线购买UPM2A150MED1TD
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UPM2A150MED1TD | Nichicon 尼吉康 | Cap Alum 15uF 20% 100V Radial | 搜索库存 |
替代型号UPM2A150MED1TD
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UPM2A150MED1TD 品牌： Nichicon 尼吉康 封装： Radial | 当前型号 | Cap Alum 15uF 20% 100V Radial | 当前型号 |
| 型号： UPM2A150MED 品牌： 尼吉康 封装： 15uF 100V 20per | 完全替代 | 15uF ±20% 100V 131mA100kHz131mA Φ6.3mm | UPM2A150MED1TD和UPM2A150MED的区别 |
| 型号： UPJ2A150MED 品牌： 尼吉康 封装： 15uF 100V 20per | 完全替代 | 15uF ±20% 100V 131mA100kHz131mA Φ6.3mm | UPM2A150MED1TD和UPJ2A150MED的区别 |
| 型号： UPJ2A150MED1TD 品牌： 尼吉康 封装： Radial | 类似代替 | 铝电解电容器 - 径向引线型 15uF 100 Volts 20% | UPM2A150MED1TD和UPJ2A150MED1TD的区别 |
