UCD1C101MCL1GS

UCD1C101MCL1GS

数据手册.pdf
Nichicon(尼吉康) 被动器件

CD 系列低阻抗### 表面安装 105°C 系列

CD 系列低阻抗


得捷:
CAP ALUM 100UF 20% 16V SMD


欧时:
Nichicon 铝电解电容器 CD 系列 16V dc 100μF 表面安装器件 UCD1C101MCL1GS, ±20%容差, 最高+105°C


立创商城:
100uF ±20% 16V


艾睿:
Cap Aluminum Lytic 100uF 16V 20% 6.3 X 5.8mm SMD 240mA 2000h 105°C Automotive T/R


Allied Electronics:
100uF 16 V dc Aluminium Electrolytic Capacitor; CD Series 2000h 6.3Dia.x5.8mm


安富利:
Cap Aluminum 100uF 16V 20% 6.3 X 5.8mm SMD 240mA 2000 hr 105°C T/R


Chip1Stop:
Cap Aluminum Lytic 100uF 16V 20% 6.3 X 5.8mm SMD 240mA 2000h 105ÂÂ℃ T/R


TME:
Capacitor: electrolytic; low impedance; SMD; 100uF; 16VDC; ±20%


Verical:
Cap Aluminum Lytic 100uF 16V 20% 6.3 X 5.8mm SMD 240mA 2000h 105C Automotive T/R


UCD1C101MCL1GS中文资料参数规格
技术参数

额定电压DC 16 V

工作电压 16 VDC

电容 100 µF

等效串联电阻ESR 0.36 Ω

容差 ±20 %

产品系列 UCD

纹波电流 240 mA

纹波电流高频 120mA @120Hz

纹波电流低频 240mA @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

精度 ±20 %

额定电压 16 V

封装参数

安装方式 Surface Mount

封装 SMD

外形尺寸

高度 5.8 mm

直径 Φ6.3mm

封装 SMD

物理参数

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 1000

寿命（小时） 2000 h

制造应用 汽车级, 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

UCD1C101MCL1GS引脚图与封装图
UCD1C101MCL1GS引脚图

UCD1C101MCL1GS引脚图

UCD1C101MCL1GS封装图

UCD1C101MCL1GS封装图

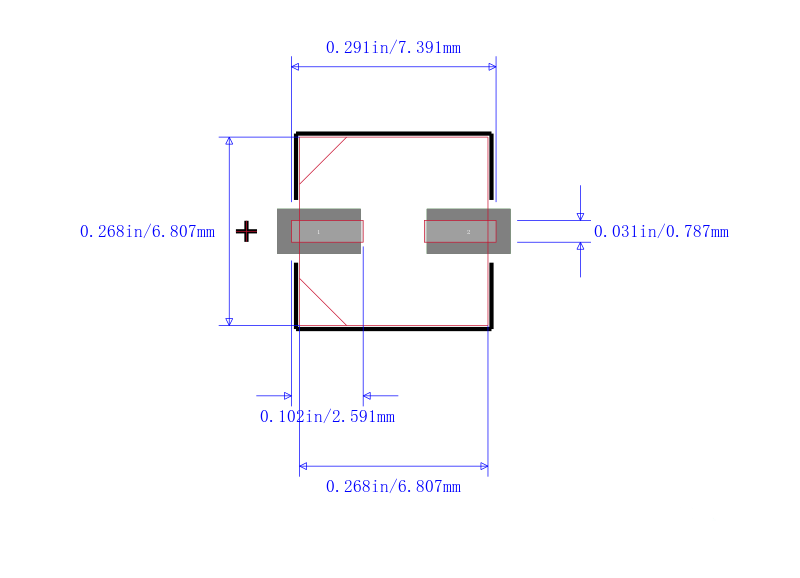

UCD1C101MCL1GS封装焊盘图

UCD1C101MCL1GS封装焊盘图

在线购买UCD1C101MCL1GS
型号 制造商 描述 购买
UCD1C101MCL1GS Nichicon 尼吉康 CD 系列低阻抗 ### 表面安装 105°C 系列 搜索库存
替代型号UCD1C101MCL1GS
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UCD1C101MCL1GS

品牌： Nichicon 尼吉康

封装： Radial 100uF 16V 20per

当前型号

CD 系列低阻抗### 表面安装 105°C 系列

当前型号

型号： EEEFK1C101P

品牌： 松下

封装： Radial 100F 16V 20per

功能相似

PANASONIC ELECTRONIC COMPONENTS  EEEFK1C101P  铝电解电容, 表面贴装, AEC-Q200 FK系列, 100 µF, 16 V, Radial Can - SMD, 6.3 mm

UCD1C101MCL1GS和EEEFK1C101P的区别

型号： EEEFP1C101AP

品牌： 松下

封装： Radial 100µF 16V ±20%

功能相似

PANASONIC ELECTRONIC COMPONENTS  EEEFP1C101AP  铝电解电容, 表面贴装, AEC-Q200 FP系列, 100 µF, 16 V, Radial Can - SMD, 6.3 mm, 0.26 ohm

UCD1C101MCL1GS和EEEFP1C101AP的区别

型号： EEE-FC1C101P

品牌： 松下

封装： Radial 100uF 16V 20per

功能相似

EEE-FC V 系列 16 V 100 uF 8 x 6.2 mm 105 °C 低阻抗 SMD V-Chip 电解电容

UCD1C101MCL1GS和EEE-FC1C101P的区别
