UUD1A560MCL1GS
数据手册.pdfNichicon(尼吉康)
被动器件
UUD1A560MCL1GS中文资料参数规格
技术参数
额定电压DC 10.0 V
电容 56 µF
等效串联电阻ESR 0.44 Ω
容差 ±20 %
产品系列 UUD
纹波电流 230 mA
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 10 V
封装参数
安装方式 Surface Mount
封装 SMD
外形尺寸
长度 5.80 mm
高度 5.8 mm
直径 6.30 mm
封装 SMD
物理参数
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
最小包装 1000
寿命（小时） 2000h @105℃
制造应用 通用, 汽车级
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UUD1A560MCL1GS引脚图与封装图
UUD1A560MCL1GS引脚图

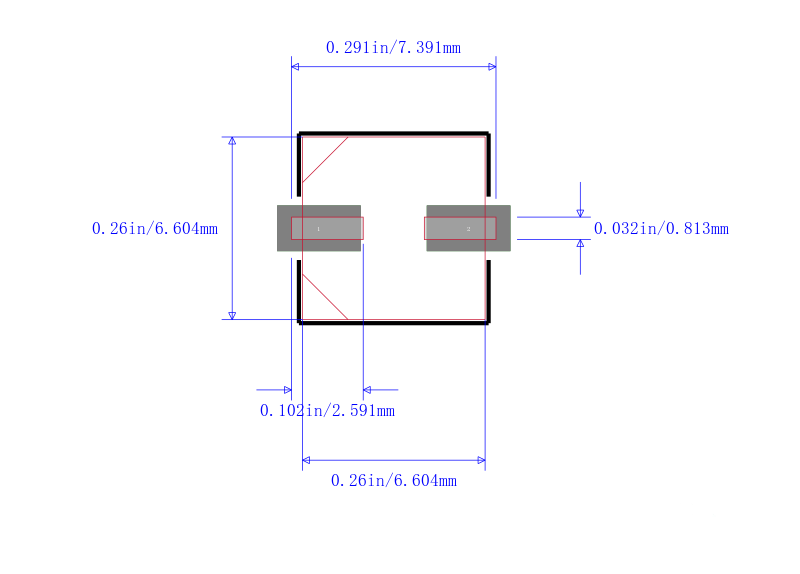

UUD1A560MCL1GS封装图

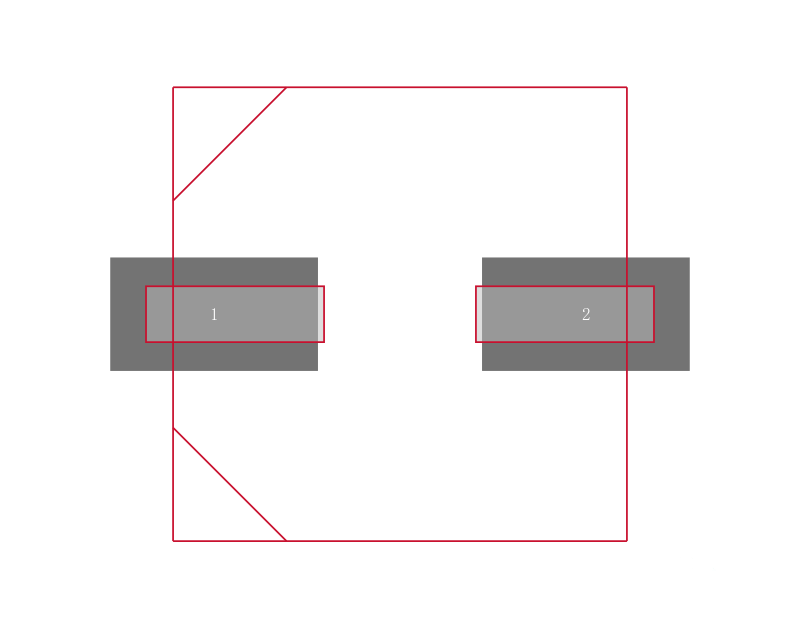

UUD1A560MCL1GS封装焊盘图
在线购买UUD1A560MCL1GS
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UUD1A560MCL1GS | Nichicon 尼吉康 | 56uF ±20% 10V 230mA100kHz230mA Φ6.3mm | 搜索库存 |
替代型号UUD1A560MCL1GS
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UUD1A560MCL1GS 品牌： Nichicon 尼吉康 封装： Radial 56uF 10V 20per | 当前型号 | 56uF ±20% 10V 230mA100kHz230mA Φ6.3mm | 当前型号 |
| 型号： UUD1A560MCR1GS 品牌： 尼吉康 封装： 56uF 10V 20per | 类似代替 | CAP ALUM 56uF 20% 10V SMD | UUD1A560MCL1GS和UUD1A560MCR1GS的区别 |
| 型号： UWD1A560MCL1GS 品牌： 尼吉康 封装： 56uF 20per 10V | 类似代替 | 56uF ±20% 10V 230mA100kHz230mA Φ6.3mm | UUD1A560MCL1GS和UWD1A560MCL1GS的区别 |
| 型号： UUD1C560MCL1GS 品牌： 尼吉康 封装： 레이디 56F 16V 20per | 功能相似 | 56uF ±20% 16V 230mA100kHz230mA Φ6.3mm | UUD1A560MCL1GS和UUD1C560MCL1GS的区别 |
