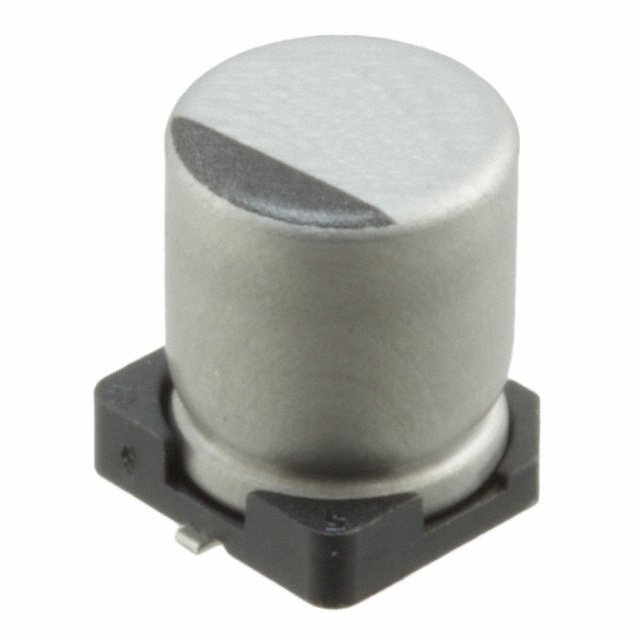

UUR1C221MCL6GS
数据手册.pdfNichicon(尼吉康)
被动器件
UUR1C221MCL6GS中文资料参数规格
技术参数
额定电压DC 16 V
电容 220 µF
容差 ±20 %
产品系列 UUR
纹波电流 162 mA
纹波电流高频 162mA @120Hz
纹波电流低频 210.6mA @10kHz
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 16 V
封装参数
安装方式 Surface Mount
封装 SMD
外形尺寸
高度 7.7 mm
直径 Φ6.3mm
封装 SMD
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 900
寿命（小时） 2000 h
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UUR1C221MCL6GS引脚图与封装图
UUR1C221MCL6GS引脚图

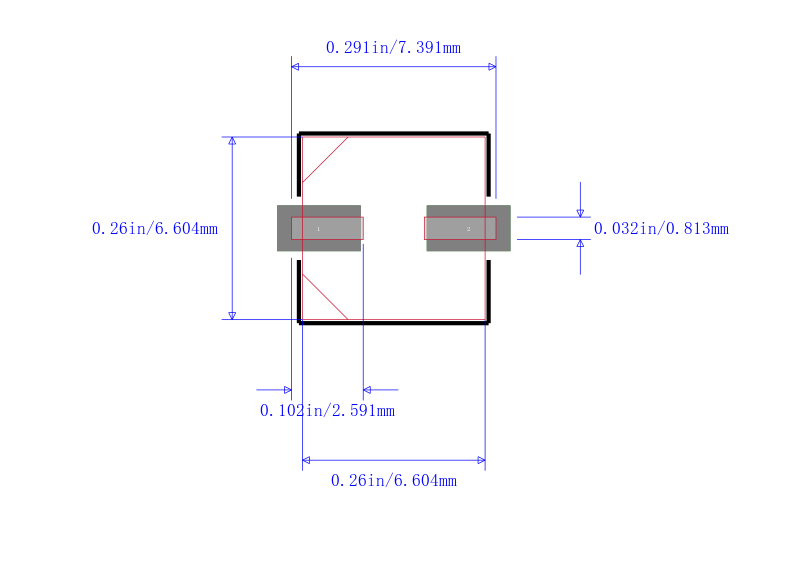

UUR1C221MCL6GS封装图
UUR1C221MCL6GS封装焊盘图
在线购买UUR1C221MCL6GS
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UUR1C221MCL6GS | Nichicon 尼吉康 | 220uF ±20% 16V Φ6.3mm 7.7mm | 搜索库存 |
替代型号UUR1C221MCL6GS
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UUR1C221MCL6GS 品牌： Nichicon 尼吉康 封装： Radial 220uF 16V 20per | 当前型号 | 220uF ±20% 16V Φ6.3mm 7.7mm | 当前型号 |
| 型号： EMVA160ADA221MF80G 品牌： 贵弥功 封装： Radial 220µF 16V ±20% | 功能相似 | UNITED CHEMI-CON EMVA160ADA221MF80G 铝电解电容, 220uF 16V SMD | UUR1C221MCL6GS和EMVA160ADA221MF80G的区别 |
| 型号： AVE227M16X16T-F 品牌： Cornell Dubilier ElectronicsCDE 封装： Radial 220µF 16V ±20% | 功能相似 | CORNELL DUBILIER AVE227M16X16T-F 铝电解电容, 220uF, 16V, 20%, SMD | UUR1C221MCL6GS和AVE227M16X16T-F的区别 |
| 型号： EEE1CA221XP 品牌： 松下 封装： Radial 220uF 16V 20per | 功能相似 | VS 系列Panasonic S 系列型 V 电解电容器在 +85°C 条件下的耐受性可达 2000小时。符合 AEC-Q200 规格（可能略有偏差） 高波纹电流 高可靠性 低阻抗 长寿命 表面安装 ### 应用Panasonic S 系列型 V 电解电容器符合 AEC-Q200 规格，适用于汽车应用。 这些 Panasonic 电解电容器推荐用于工业基础设施中的电动机驱动器、反相器、测量仪器、电源、HEMS、BEMS 和 FEM。 其他合适的应用包括：ICT 应用，如 PC、基站、数据中心、非接触式充电。 S 系列 V 型铝电容器可用于家用电器，包括空调、白色家电和家庭信息电器。 其他应用包括照明、OA 设备、电动工具、医疗设备和电源管理、安全、汽车应用中的信息娱乐和舒适性附件。 电容容差 | ±20% ---|--- 工作温度 | -40 至 +85°C 泄漏电流 | 0.01CV 或 3μA（以较大值为准） 预期寿命 | 最大工作温度时，1000 小时 尺寸 mm --- **外壳代码** | **ØD ** | **L** | **A ** | **B ** | **I ** | **P ** | **W ** A | 3 | 5.4 | 3.3 | 4.5 | 1.5 | 0.6 | 0.4-0.7 B | 4 | 5.4 | 4.3 | 5.5 | 1.8 | 1 | 0.5 → 0.8 C | 5 | 5.4 | 5.3 | 6.5 | 2.2 | 1.5 | 0.5 → 0.8 D | 6.3 | 5.4 | 6.6 | 7.8 | 2.4 | 1.8 | 0.5 → 0.8 E | 8 | 6.2 | 8.3 | 9.5 | 3.4 | 2.2 | 0.5 → 0.8 F | 8 | 10.2 | 8.3 | 10 | 3.4 | 3.1 | 0.7-1.1 G | 10 | 10.2 | 10.3 | 12 | 3.5 | 4.6 | 0.7-1.1 ### VS、UR、WX 系列 85°C | UUR1C221MCL6GS和EEE1CA221XP的区别 |
