UPW1J330MED1TD

UPW1J330MED1TD

数据手册.pdf
Nichicon(尼吉康) 被动器件

NICHICON  UPW1J330MED1TD  铝电解电容, 33uF, 63V, 径向引线

33 µF 63 V 铝电解器 径向，Can - 105°C 时为 2000 小时


得捷:
CAP ALUM 33UF 20% 63V RADIAL


贸泽:
Aluminum Electrolytic Capacitors - Leaded 33uF 63 Volts 20%


e络盟:
铝电解电容, 33uF, 63V, 径向引线


安富利:
Cap Aluminum 33uF 63V 20% 6.3 X 11mm Radial Aluminum Cylindrical Can 2.5mm 250mA 2000 hr 105°C Ammo Pack


Newark:
# NICHICON  UPW1J330MED1TD  Electrolytic Capacitor, Miniature, 33 µF, 63 V, PW Series, ± 20%, Radial Leaded, 6.3 mm


UPW1J330MED1TD中文资料参数规格
技术参数

额定电压DC 63 V

电容 33 µF

等效串联电阻ESR 1.42 Ω

容差 ±20 %

纹波电流 75 mA

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 63 V

封装参数

安装方式 Through Hole

引脚数 2

封装 剪切带

引脚间距 2.5 mm

外形尺寸

长度 11 mm

高度 11 mm

直径 6.30 mm

封装 剪切带

引脚间距 2.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

寿命（小时） 2000h @105℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UPW1J330MED1TD引脚图与封装图

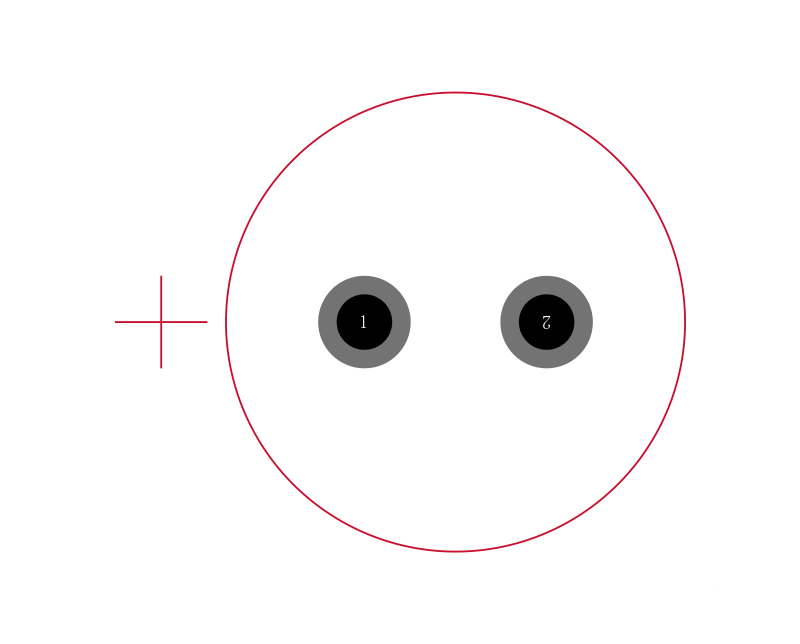

UPW1J330MED1TD引脚图

UPW1J330MED1TD引脚图

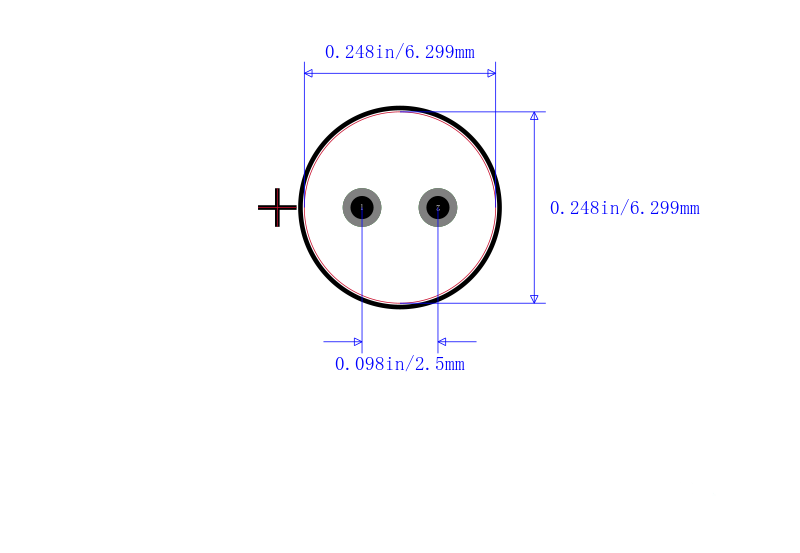

UPW1J330MED1TD封装图

UPW1J330MED1TD封装图

UPW1J330MED1TD封装焊盘图

UPW1J330MED1TD封装焊盘图

在线购买UPW1J330MED1TD
型号 制造商 描述 购买
UPW1J330MED1TD Nichicon 尼吉康 NICHICON  UPW1J330MED1TD  铝电解电容, 33uF, 63V, 径向引线 搜索库存
替代型号UPW1J330MED1TD
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UPW1J330MED1TD

品牌： Nichicon 尼吉康

封装： 33F 63V 20per

当前型号

NICHICON  UPW1J330MED1TD  铝电解电容, 33uF, 63V, 径向引线

当前型号

型号： UVZ1J330MED1TD

品牌： 尼吉康

封装： 33uF 63V 20per

类似代替

NICHICON  UVZ1J330MED1TD  铝电解电容, 33uF, 63V, 径向引线

UPW1J330MED1TD和UVZ1J330MED1TD的区别

型号： EEU-FC1J330

品牌： 松下

封装： Radial 33F 63V 20per

功能相似

PANASONIC ELECTRONIC COMPONENTS  EEU-FC1J330  铝电解电容, AEC-Q200 FC系列, 33 µF, ± 20%, 63 V, 6.3 mm, 径向引线

UPW1J330MED1TD和EEU-FC1J330的区别

型号： UPW1J330MED

品牌： 尼吉康

封装： Radial 33uF 63V 20per

功能相似

PW 系列径向 50 至 450VPW 铝电解电容器比 PM 系列更小的外壳尺寸和更低的阻抗 低阻抗和高可靠性，可耐受 2000 小时至 8000 小时 额定电压范围：6.3 至 450V ### 径向 105°C

UPW1J330MED1TD和UPW1J330MED的区别
