UPJ1H120MDD1TD
数据手册.pdfNichicon(尼吉康)
电子元器件分类
UPJ1H120MDD1TD中文资料参数规格
技术参数
额定电压DC 50 V
电容 12 µF
容差 ±20 %
纹波电流高频 62mA @120Hz
纹波电流低频 125mA @10kHz
工作温度Max 105 ℃
工作温度Min 55 ℃
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 2.5 mm
外形尺寸
高度 11 mm
直径 5 mm
封装 Radial, CAN
引脚间距 2.5 mm
物理参数
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
寿命（小时） 2000h @105℃
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UPJ1H120MDD1TD引脚图与封装图
UPJ1H120MDD1TD引脚图

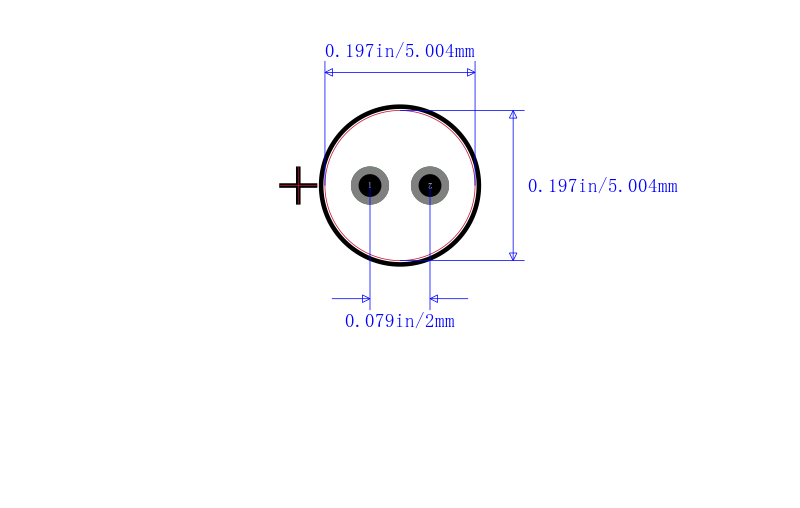

UPJ1H120MDD1TD封装图

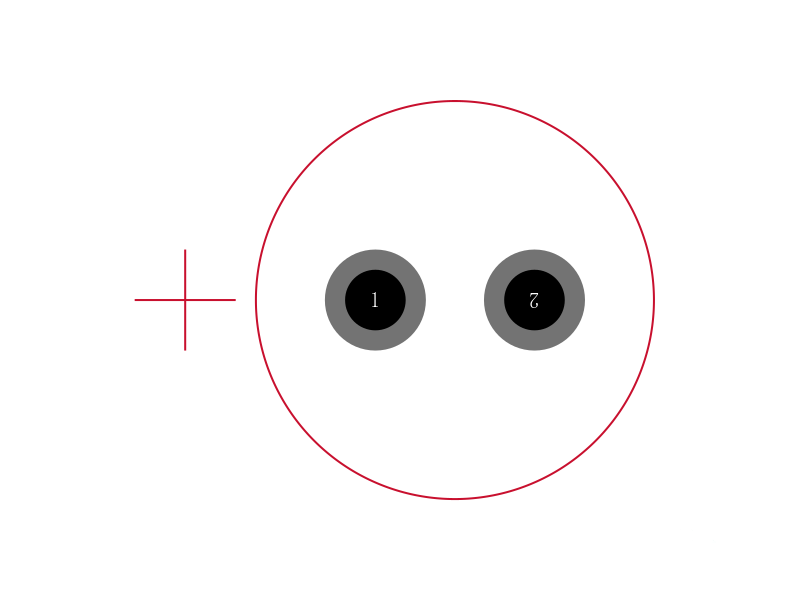

UPJ1H120MDD1TD封装焊盘图
在线购买UPJ1H120MDD1TD
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UPJ1H120MDD1TD | Nichicon 尼吉康 | Cap Aluminum Lytic 12uF 50V 20% 5 X 11mm Radial 2.5mm 62mA 2000H 105 | 搜索库存 |
替代型号UPJ1H120MDD1TD
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UPJ1H120MDD1TD 品牌： Nichicon 尼吉康 封装： Radial | 当前型号 | Cap Aluminum Lytic 12uF 50V 20% 5 X 11mm Radial 2.5mm 62mA 2000H 105 | 当前型号 |
| 型号： UPJ1H120MDD 品牌： 尼吉康 封装： 12uF 50V 20per | 完全替代 | 12uF ±20% 50V 125mA100kHz125mA Φ5mm | UPJ1H120MDD1TD和UPJ1H120MDD的区别 |
