UC3714DTR

TI(德州仪器) 主动器件

双路外设驱动 Dual Peripheral Driver

Low-Side Gate Driver IC Non-Inverting 8-SOIC

得捷:
IC GATE DRVR LOW-SIDE 8SOIC

艾睿:
Driver 2A 2-OUT High Speed Inv/Non-Inv 8-Pin SOIC T/R

安富利:
MOSFET DRVR 2A 2-OUT High Speed Inv/Non-Inv 8-Pin SOIC T/R

Verical:
MOSFET DRVR 2A 2-OUT High Speed Inv/Non-Inv 8-Pin SOIC T/R

UC3714DTR中文资料参数规格

技术参数

频率 1 MHz

电源电压DC 7.00V min

上升/下降时间 30ns, 25ns

输出接口数 2

上升时间 60 ns

下降时间 60 ns

下降时间Max 60 ns

上升时间Max 60 ns

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 7V ~ 20V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

封装 SOIC-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

UC3714DTR引脚图与封装图

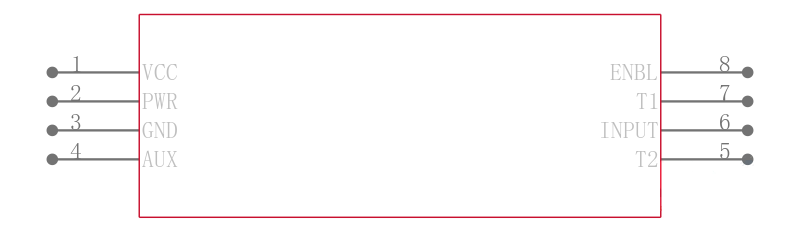

UC3714DTR引脚图

UC3714DTR封装图

UC3714DTR封装焊盘图

在线购买UC3714DTR

型号	制造商	描述	购买
UC3714DTR	TI 德州仪器	双路外设驱动 Dual Peripheral Driver	搜索库存

替代型号UC3714DTR

型号/品牌/封装	代替类型	描述	替代型号对比
型号： UC3714DTR 品牌： TI 德州仪器封装： SOIC-8 7V 8Pin	当前型号	双路外设驱动 Dual Peripheral Driver	当前型号
型号： UC3714DG4 品牌：德州仪器封装： SOIC 7V 1A 8Pin	完全替代	辅助开关FET驱动器 Complementary Switch FET Drivers	UC3714DTR和UC3714DG4的区别
型号： UC3714NG4 品牌：德州仪器封装： SOIC 8Pin	完全替代	辅助开关FET驱动器 Complementary Switch FET Drivers	UC3714DTR和UC3714NG4的区别
型号： UC2714J 品牌：德州仪器封装： SOIC 8Pin	完全替代	辅助开关FET驱动器 Complementary Switch FET Drivers	UC3714DTR和UC2714J的区别
