UPS2A010MDD1TD

UPS2A010MDD1TD

数据手册.pdf
Nichicon(尼吉康) 被动器件

PS 系列 100 V 1 uF 5 x 11 mm LS=2 mm 铝 电解电容

Choose this electrolytic aluminum capacitor from for its relatively high ESR. It can withstand a voltage of 100 VDC. This aluminum electrolytic capacitor has a maximum operating temperature of 105 °C. It has a tolerance of 20%. Its leakage current is 4@1Min μA. The UPS2A010MDD1TD aluminum electrolytic capacitor has a radial termination style. This part has a lead diameter of 0.5 mm and a pitch of 2.5 mm. This product is 11 mm tall with a diameter of 5 mm. Its capacitance value is 1uF.

UPS2A010MDD1TD中文资料参数规格
技术参数

电容 1 µF

容差 ±20 %

纹波电流 30 mA

纹波电流高频 5.1mA @120Hz

纹波电流低频 30mA @100kHz

额定电压 100 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 2.5 mm

外形尺寸

高度 11 mm

直径 5 mm

封装 Radial, CAN

引脚间距 2.5 mm

物理参数

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Not Recommended

寿命（小时） 2000h @105℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

UPS2A010MDD1TD引脚图与封装图

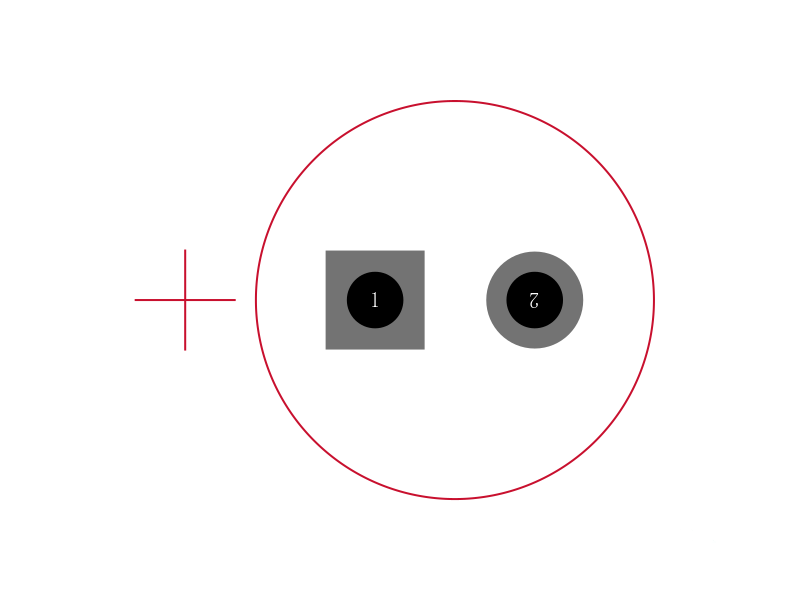

UPS2A010MDD1TD引脚图

UPS2A010MDD1TD引脚图

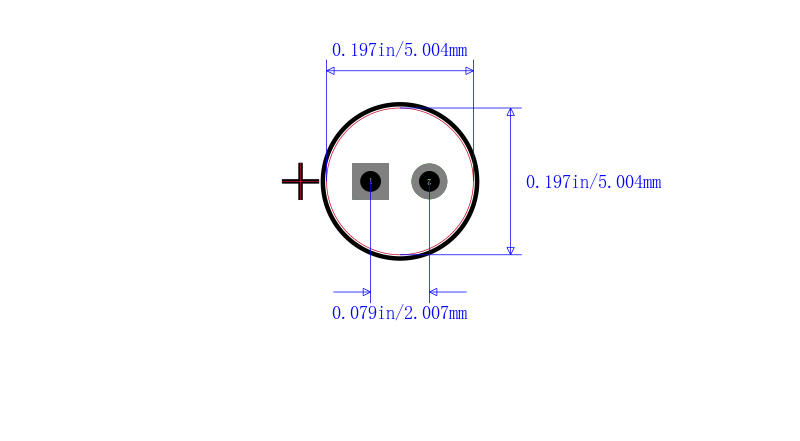

UPS2A010MDD1TD封装图

UPS2A010MDD1TD封装图

UPS2A010MDD1TD封装焊盘图

UPS2A010MDD1TD封装焊盘图

在线购买UPS2A010MDD1TD
型号 制造商 描述 购买
UPS2A010MDD1TD Nichicon 尼吉康 PS 系列 100 V 1 uF 5 x 11 mm LS=2 mm 铝 电解电容 搜索库存
替代型号UPS2A010MDD1TD
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UPS2A010MDD1TD

品牌： Nichicon 尼吉康

封装： Radial

当前型号

PS 系列 100 V 1 uF 5 x 11 mm LS=2 mm 铝 电解电容

当前型号

型号： UPW2A010MDD

品牌： 尼吉康

封装： Radial 1uF 100V 20per

类似代替

PW 系列径向 50 至 450VPW 铝电解电容器比 PM 系列更小的外壳尺寸和更低的阻抗 低阻抗和高可靠性，可耐受 2000 小时至 8000 小时 额定电压范围：6.3 至 450V ### 径向 105°C

UPS2A010MDD1TD和UPW2A010MDD的区别

型号： UPS2A010MDD

品牌： 尼吉康

封装： 1uF 20per 100V

类似代替

Nichicon PS 系列Nichicon PS 系列铝电解电容器是高可靠性聚合物电容器，额定寿命长达 3000 小时。 PS 系列电容器提供高温度范围、高电压、低阻抗和高波纹电流。 高可靠性 高波纹电流 长寿命，长达 3000 小时 无铅回流焊接 低等效串联电阻 电容容差 % | 20 ---|--- 工作温度 °C | -40 → +105 105°C 时的预期寿命 | 3000 小时

UPS2A010MDD1TD和UPS2A010MDD的区别

型号： UVY2A010MDD1TD

品牌： 尼吉康

封装： Radial

类似代替

Cap Aluminum Lytic 1uF 100V 20% 5 X 11mm Radial 2.5mm 15mA 1000H 105℃ Ammo

UPS2A010MDD1TD和UVY2A010MDD1TD的区别
