UPW1A472MHD

UPW1A472MHD

数据手册.pdf
Nichicon(尼吉康) 被动器件

PW 系列径向 6.3 到 35V### 径向 105°C

PW 系列径向 6.3 到 35V


得捷:
CAP ALUM 4700UF 20% 10V RADIAL


欧时:
Nichicon 铝电解电容器 PW 系列 10V dc 4700μF 通孔 UPW1A472MHD, ±20%容差, 最高+105°C


立创商城:
4700uF ±20% 10V


艾睿:
Cap Aluminum Lytic 4700uF 10V 20% 16 X 25mm Radial 7.5mm 2555mA 8000h 105°C Automotive Bulk


Allied Electronics:
4700uF 10 V dc Aluminium Electrolytic Capacitor; PW Series 8000h 16Dia.x25mm


安富利:
Cap Aluminum 4700uF 10V 20% 16 X 25mm Radial 7.5mm 2555mA 8000 hr 105°C Bulk


TME:
Capacitor: electrolytic; low impedance; THT; 4700uF; 10VDC; ±20%


Verical:
Cap Aluminum Lytic 4700uF 10V 20% 16 X 25mm Radial 7.5mm 2555mA 8000h 105C Automotive Bulk


UPW1A472MHD中文资料参数规格
技术参数

额定电压DC 10.0 V

工作电压 10 VDC

电容 4700 µF

等效串联电阻ESR 44.0 mΩ

容差 ±20 %

产品系列 UPW

纹波电流 2555 mA

纹波电流低频 2.555A @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 10 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 7.5 mm

外形尺寸

长度 25.0 mm

高度 25 mm

直径 16.0 mm

封装 Radial, CAN

引脚间距 7.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 400

寿命（小时） 8000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

UPW1A472MHD引脚图与封装图
UPW1A472MHD引脚图

UPW1A472MHD引脚图

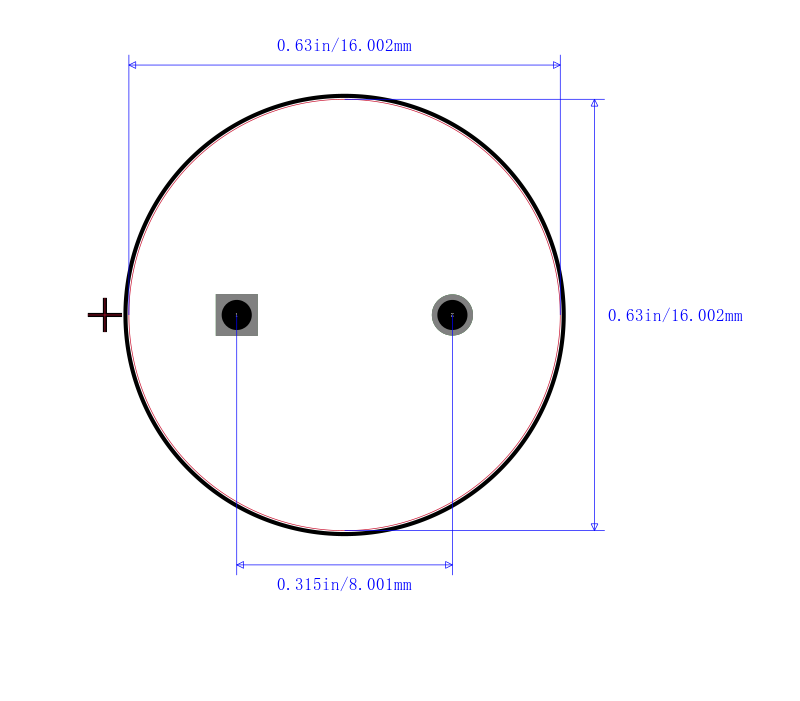

UPW1A472MHD封装图

UPW1A472MHD封装图

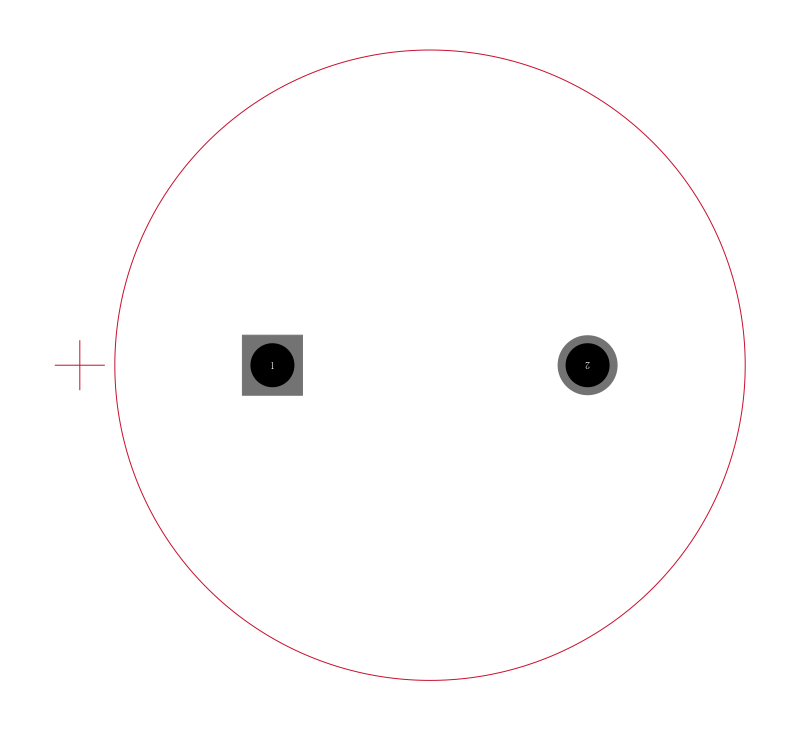

UPW1A472MHD封装焊盘图

UPW1A472MHD封装焊盘图

在线购买UPW1A472MHD
型号 制造商 描述 购买
UPW1A472MHD Nichicon 尼吉康 PW 系列径向 6.3 到 35V ### 径向 105°C 搜索库存
替代型号UPW1A472MHD
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UPW1A472MHD

品牌： Nichicon 尼吉康

封装： Radial 4.7mF 10V 20per

当前型号

PW 系列径向 6.3 到 35V### 径向 105°C

当前型号

型号： EEUFC1A472

品牌： 松下

封装： 4.7kF ±20% 10V

类似代替

PANASONIC ELECTRONIC COMPONENTS  EEUFC1A472  铝电解电容, AEC-Q200 FC系列, 4700 µF, ± 20%, 10 V, 16 mm, 径向引线

UPW1A472MHD和EEUFC1A472的区别

型号： UPW1A472MHH

品牌： 尼吉康

封装： 4.7mF 10V 20per

类似代替

CAP ALUM 4700uF 20% 10V RADIAL

UPW1A472MHD和UPW1A472MHH的区别

型号： 478CKS010M

品牌： Illinois Capacitor

封装： 4.7kF 10V 20per

功能相似

ILLINOIS CAPACITOR 478CKS010M Electrolytic Capacitor, General Purpose, 4700µF, 10V, CKS Series, ± 20%, Radial Leaded, 12.5mm

UPW1A472MHD和478CKS010M的区别
