UCL1E681MNL1GS
数据手册.pdfNichicon(尼吉康)
被动器件
UCL1E681MNL1GS中文资料参数规格
技术参数
额定电压DC 25.0 V
电容 680 µF
等效串联电阻ESR 0.06 Ω
容差 ±20 %
产品系列 UCL
纹波电流 1.19 A
纹波电流高频 595mA @120Hz
纹波电流低频 1.19A @100kHz
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 25 V
封装参数
安装方式 Surface Mount
引脚数 2
封装 SMD
外形尺寸
高度 13.5 mm
直径 10.0 mm
封装 SMD
物理参数
介质材料 Aluminum Electrolytic
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 400
寿命（小时） 2000 h
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
海关信息
ECCN代码 EAR99
UCL1E681MNL1GS引脚图与封装图

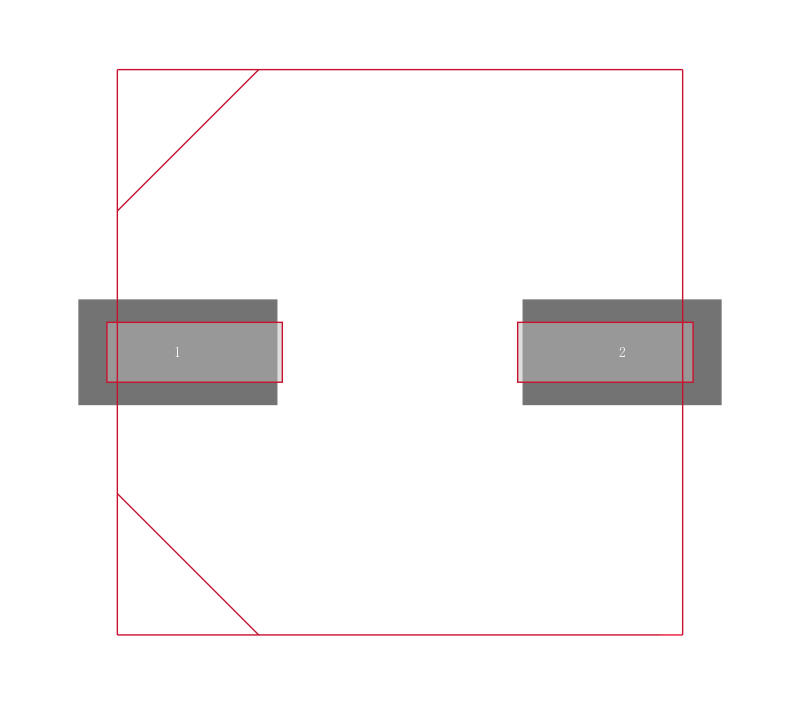

UCL1E681MNL1GS引脚图

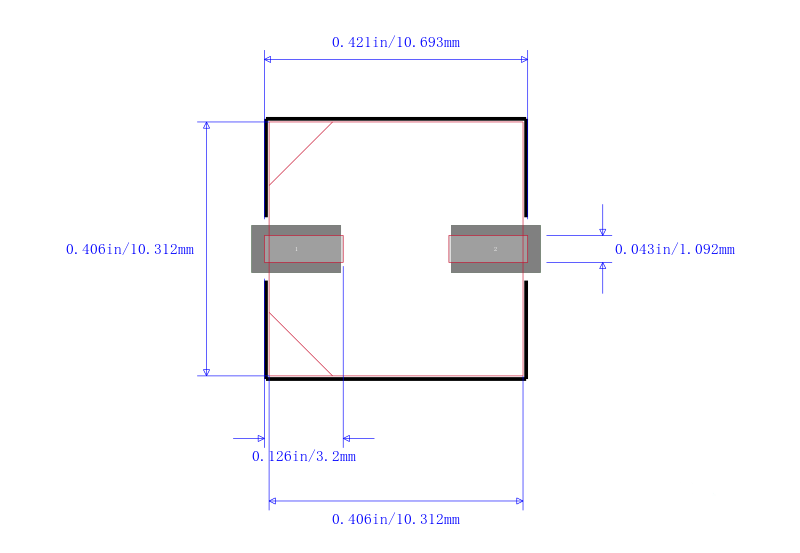

UCL1E681MNL1GS封装图
UCL1E681MNL1GS封装焊盘图
在线购买UCL1E681MNL1GS
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UCL1E681MNL1GS | Nichicon 尼吉康 | NICHICON UCL1E681MNL1GS 铝电解电容, 680uF, 25V, SMD | 搜索库存 |
替代型号UCL1E681MNL1GS
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UCL1E681MNL1GS 品牌： Nichicon 尼吉康 封装： Radial 680F 25V 20per | 当前型号 | NICHICON UCL1E681MNL1GS 铝电解电容, 680uF, 25V, SMD | 当前型号 |
| 型号： UCD1E681MNL1GS 品牌： 尼吉康 封装： 680uF ±20% 25V | 类似代替 | 680uF ±20% 25V 950mA100kHz950mA Φ10mm | UCL1E681MNL1GS和UCD1E681MNL1GS的区别 |
