UHE1V681MHD6TO

UHE1V681MHD6TO

数据手册.pdf
Nichicon(尼吉康) 被动器件

NICHICON  UHE1V681MHD6TO  铝电解电容, 680uF, 35V, 径向引线

680µF 35V Aluminum Electrolytic Capacitors Radial, Can 10000 Hrs @ 105°C


得捷:
CAP ALUM 680UF 20% 35V RADIAL


立创商城:
680uF ±20% 35V


e络盟:
铝电解电容, 680uF, 35V, 径向引线


艾睿:
Cap Aluminum Lytic 680uF 35V 20% 12.5 X 20mm Radial 5mm 1900mA 10000h 105°C Ammo


Verical:
Cap Aluminum Lytic 680uF 35V 20% 12.5 X 20mm Radial 5mm 1900mA 10000h 105C Ammo


Newark:
# NICHICON  UHE1V681MHD6TO  Electrolytic Capacitor, Miniature, 680 µF, 35 V, HE Series, ± 20%, Radial Leaded, 12.5 mm


UHE1V681MHD6TO中文资料参数规格
技术参数

额定电压DC 35.0 V

电容 680 µF

等效串联电阻ESR 0.12 Ω

容差 ±20 %

纹波电流 1.425A @120Hz

纹波电流高频 1.425A @120Hz

纹波电流低频 1.9A @100kHz

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压 35 V

封装参数

安装方式 Through Hole

引脚数 2

封装 剪切带

引脚间距 5 mm

外形尺寸

高度 20 mm

直径 12.5 mm

封装 剪切带

引脚间距 5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

寿命(小时) 10000h @105℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UHE1V681MHD6TO引脚图与封装图

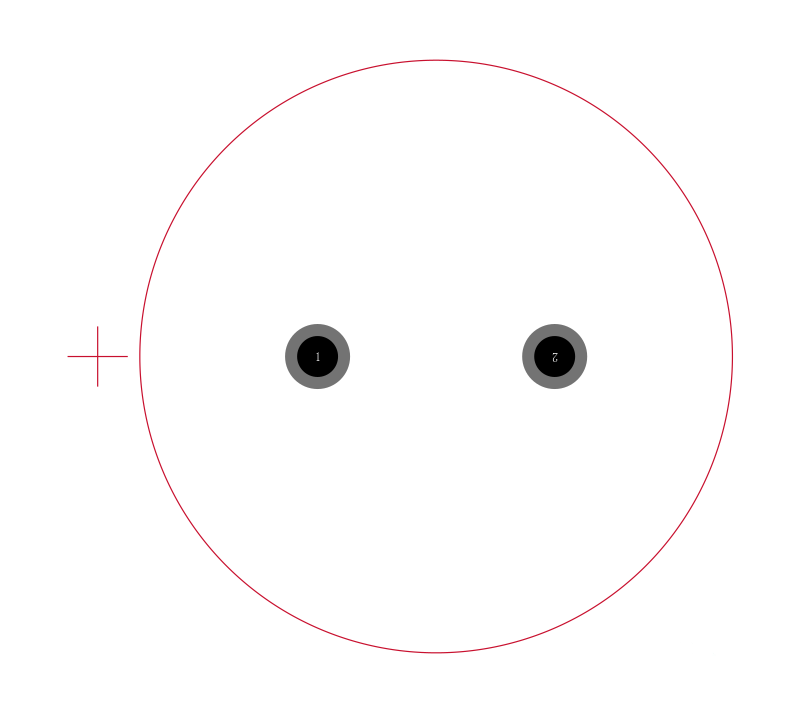

UHE1V681MHD6TO引脚图

UHE1V681MHD6TO引脚图

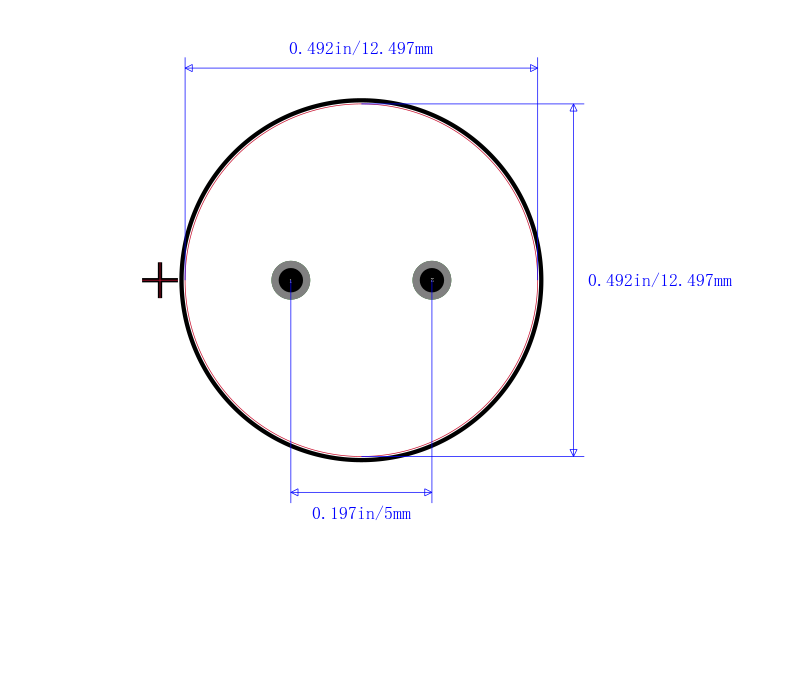

UHE1V681MHD6TO封装图

UHE1V681MHD6TO封装图

UHE1V681MHD6TO封装焊盘图

UHE1V681MHD6TO封装焊盘图

在线购买UHE1V681MHD6TO
型号 制造商 描述 购买
UHE1V681MHD6TO Nichicon 尼吉康 NICHICON  UHE1V681MHD6TO  铝电解电容, 680uF, 35V, 径向引线 搜索库存
替代型号UHE1V681MHD6TO
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: UHE1V681MHD6TO

品牌: Nichicon 尼吉康

封装: 680F 35V 20per

当前型号

NICHICON  UHE1V681MHD6TO  铝电解电容, 680uF, 35V, 径向引线

当前型号

型号: EEU-FC1V681

品牌: 松下

封装: Radial 680uF 35V 20per

功能相似

PANASONIC ELECTRONIC COMPONENTS  EEU-FC1V681  铝电解电容, AEC-Q200 FC系列, 680 µF, ± 20%, 35 V, 12.5 mm, 径向引线

UHE1V681MHD6TO和EEU-FC1V681的区别

型号: 35ZLH680MEFC10X23

品牌: Rubycon

封装: Radial 680uF 35V 20per

功能相似

ZLH 系列ZLH 系列 105°C 微型长寿命低阻抗铝电解电容器 高耐受性,负载寿命:105°C 时 6000 至 10000h ### 径向 105°C

UHE1V681MHD6TO和35ZLH680MEFC10X23的区别

型号: EEU-FM1V681

品牌: 松下

封装: Radial 680F 35V 20per

功能相似

PANASONIC ELECTRONIC COMPONENTS  EEU-FM1V681  铝电解电容, FM系列, 680 µF, ± 20%, 35 V, 12.5 mm, 径向引线

UHE1V681MHD6TO和EEU-FM1V681的区别
