UPM1V561MHD

UPM1V561MHD

数据手册.pdf
Nichicon(尼吉康) 被动器件

PM 系列 560 uF 35 V ±20 % 通孔 铝 电解电容

560µF 35V Aluminum Electrolytic Capacitors Radial, Can 5000 Hrs @ 105°C


立创商城:
560uF ±20% 35V


得捷:
CAP ALUM 560UF 20% 35V RADIAL


艾睿:
Cap Aluminum Lytic 560uF 35V 20% 12.5 X 20mm Radial 5mm 1160mA 5000h 105°C Bulk


安富利:
Cap Aluminum 560uF 35V 20% 12.5 X 20mm Radial 5mm 1160mA 5000 hr 105°C Bulk


TME:
Capacitor: electrolytic; low impedance; THT; 560uF; 35VDC; ±20%


Newark:
# NICHICON  UPM1V561MHD  Electrolytic Capacitor, 560 µF, 35 V, PM Series, ± 20%, Radial Leaded, 12.5 mm


UPM1V561MHD中文资料参数规格
技术参数

额定电压DC 35.0 V

电容 560 µF

等效串联电阻ESR 0.041 Ω

容差 ±20 %

产品系列 UPM

纹波电流 1.17A @120Hz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 35 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 5 mm

外形尺寸

高度 20 mm

直径 12.5 mm

封装 Radial, CAN

引脚间距 5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Each

最小包装 1000

寿命（小时） 5000h @105℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UPM1V561MHD引脚图与封装图
UPM1V561MHD引脚图

UPM1V561MHD引脚图

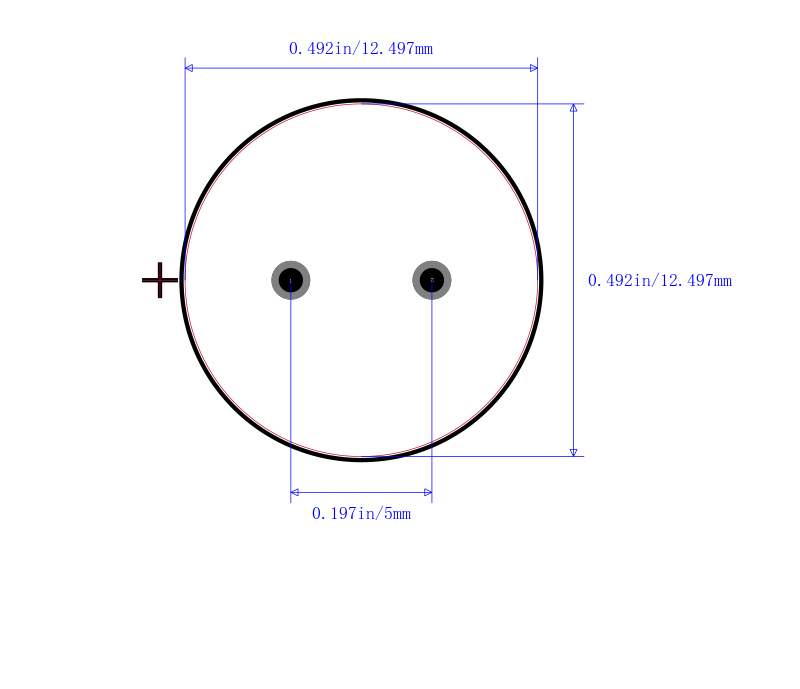

UPM1V561MHD封装图

UPM1V561MHD封装图

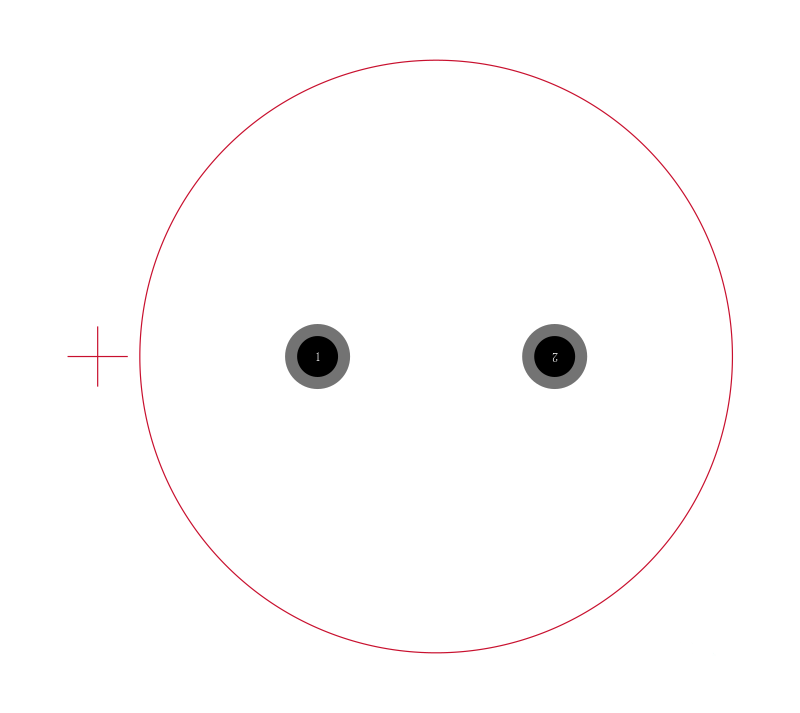

UPM1V561MHD封装焊盘图

UPM1V561MHD封装焊盘图
