UCS2G100MPD1TD
数据手册.pdfNichicon(尼吉康)
被动器件
UCS2G100MPD1TD中文资料参数规格
技术参数
电容 10 µF
容差 ±20 %
纹波电流 350 mA
纹波电流高频 175mA @120Hz
纹波电流低频 350mA @100kHz
额定电压 400 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 5 mm
外形尺寸
高度 20 mm
直径 10 mm
封装 Radial, CAN
引脚间距 5 mm
物理参数
工作温度 -40℃ ~ 105℃
其他
产品生命周期 Active
寿命（小时） 8000h @105℃
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UCS2G100MPD1TD引脚图与封装图
UCS2G100MPD1TD引脚图
UCS2G100MPD1TD封装图

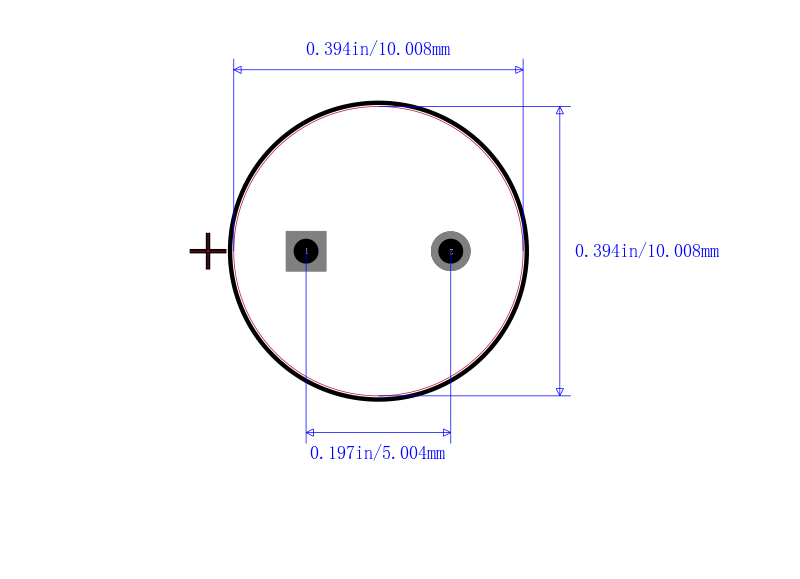

UCS2G100MPD1TD封装焊盘图
在线购买UCS2G100MPD1TD
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UCS2G100MPD1TD | Nichicon 尼吉康 | Cap Aluminum Lytic 10uF 400V 20% 10 X 20mm Radial 5mm 350mA 8000H 105℃ Ammo | 搜索库存 |
替代型号UCS2G100MPD1TD
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UCS2G100MPD1TD 品牌： Nichicon 尼吉康 封装： Radial | 当前型号 | Cap Aluminum Lytic 10uF 400V 20% 10 X 20mm Radial 5mm 350mA 8000H 105℃ Ammo | 当前型号 |
| 型号： UCS2G100MPD 品牌： 尼吉康 封装： Radial 10uF 400V 20per | 完全替代 | Nichicon CS 系列高可靠性Nichicon CS 系列铝电解电容器是高可靠性、微型尺寸产品，具有 10,000 负载寿命。 CS 系列具有宽温度范围、200 到 450V 的额定电压范围及高波纹电流。高可靠性 高波纹电流 长寿命，长达 10,000 小时 无铅回流焊接 ### 径向 105°C | UCS2G100MPD1TD和UCS2G100MPD的区别 |
| 型号： EKXG401ELL100MJ20S 品牌： 贵弥功 封装： Radial 10uF 400V 20per | 功能相似 | UNITED CHEMI-CON EKXG401ELL100MJ20S 铝电解电容, 10uF, 400V, 径向引线 | UCS2G100MPD1TD和EKXG401ELL100MJ20S的区别 |
| 型号： EKMG401ELL100MJ20S 品牌： 贵弥功 封装： Radial 10µF 400V ±20% | 功能相似 | 铝电解电容器 - 径向引线型 400volts 10uF 10x20 | UCS2G100MPD1TD和EKMG401ELL100MJ20S的区别 |
