UHE1E471MPD6TD

UHE1E471MPD6TD

数据手册.pdf
Nichicon(尼吉康) 被动器件

NICHICON  UHE1E471MPD6TD  铝电解电容, 470uF, 25V, 径向引线

470µF 25V Aluminum Electrolytic Capacitors Radial, Can 7000 Hrs @ 105°C


得捷:
CAP ALUM 470UF 20% 25V RADIAL


立创商城:
470uF ±20%


贸泽:
Aluminum Electrolytic Capacitors - Leaded 470UF 25V


e络盟:
铝电解电容, 470uF, 25V, 径向引线


艾睿:
Cap Aluminum Lytic 470uF 25V 20% 10 X 16mm Radial 5mm 1210mA 7000h 105°C Ammo


安富利:
Cap Aluminum 470uF 25V 20% 10 X 16mm Radial Aluminum Cylindrical Can 5mm 1210mA 7000 hr 105°C Ammo Pack


Verical:
Cap Aluminum Lytic 470uF 25V 20% 10 X 16mm Radial 5mm 1210mA 7000h 105C Ammo


Newark:
# NICHICON  UHE1E471MPD6TD  Electrolytic Capacitor, Miniature, 470 µF, 25 V, HE Series, ± 20%, Radial Leaded, 10 mm


UHE1E471MPD6TD中文资料参数规格
技术参数

额定电压DC 25 V

电容 470 µF

等效串联电阻ESR 0.24 Ω

容差 ±20 %

纹波电流 1210 mA

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压 25 V

封装参数

安装方式 Through Hole

引脚数 2

封装 剪切带

引脚间距 5 mm

外形尺寸

长度 16 mm

高度 16 mm

直径 10.0 mm

封装 剪切带

引脚间距 5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

寿命(小时) 1000h @85℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UHE1E471MPD6TD引脚图与封装图
UHE1E471MPD6TD引脚图

UHE1E471MPD6TD引脚图

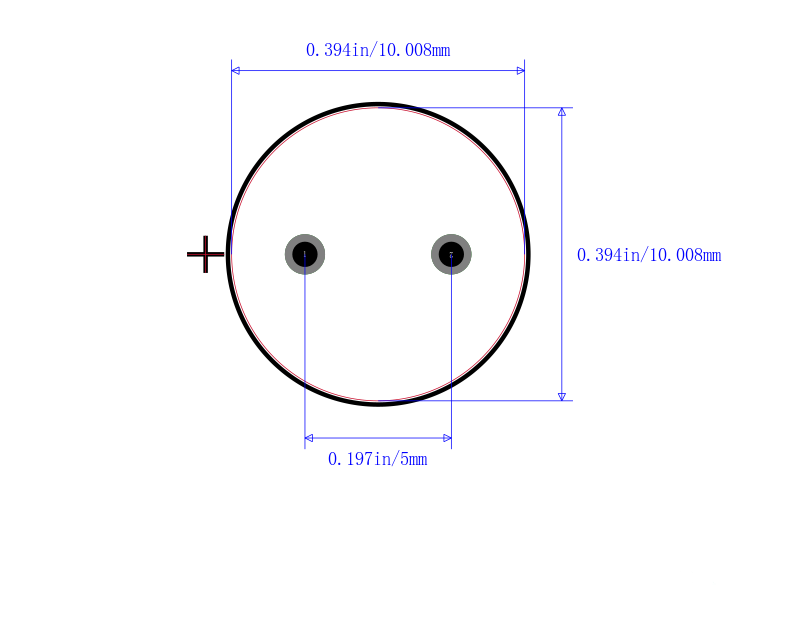

UHE1E471MPD6TD封装图

UHE1E471MPD6TD封装图

UHE1E471MPD6TD封装焊盘图

UHE1E471MPD6TD封装焊盘图

在线购买UHE1E471MPD6TD
型号 制造商 描述 购买
UHE1E471MPD6TD Nichicon 尼吉康 NICHICON  UHE1E471MPD6TD  铝电解电容, 470uF, 25V, 径向引线 搜索库存
替代型号UHE1E471MPD6TD
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: UHE1E471MPD6TD

品牌: Nichicon 尼吉康

封装: 470F 25V 20per

当前型号

NICHICON  UHE1E471MPD6TD  铝电解电容, 470uF, 25V, 径向引线

当前型号

型号: EEUFC1E471

品牌: 松下

封装: Radial 470F 25V 20per

功能相似

PANASONIC ELECTRONIC COMPONENTS  EEUFC1E471  铝电解电容, AEC-Q200 FC系列, 470 µF, ± 20%, 25 V, 10 mm, 径向引线

UHE1E471MPD6TD和EEUFC1E471的区别

型号: EEU-FC1E471

品牌: 松下

封装: Radial 470F 25V 20per

功能相似

PANASONIC ELECTRONIC COMPONENTS  EEU-FC1E471  铝电解电容, AEC-Q200 FC系列, 470 µF, ± 20%, 25 V, 10 mm, 径向引线

UHE1E471MPD6TD和EEU-FC1E471的区别

型号: ELXZ250ELL471MJ16S

品牌: 贵弥功

封装: 470F 25V ±20%

功能相似

UNITED CHEMI-CON  ELXZ250ELL471MJ16S  铝电解电容, 470uF, 25V

UHE1E471MPD6TD和ELXZ250ELL471MJ16S的区别
