UUD1H101MNL1GS

UUD1H101MNL1GS

数据手册.pdf
Nichicon(尼吉康) 被动器件

NICHICON  UUD1H101MNL1GS  铝电解电容, 表面贴装, UD系列, 100 µF, 50 V, Radial Can - SMD, 8 mm

铝电解器


立创商城:
100uF ±20% 50V


得捷:
CAP ALUM 100UF 20% 50V SMD


欧时:
Nichicon 铝电解电容器 UD 系列 50V dc 100μF 表面安装器件 UUD1H101MNL1GS, ±20%容差, 最高+105°C


贸泽:
铝质电解电容器-SMD 50volts 100uF AEC-Q200


艾睿:
Cap Aluminum Lytic 100uF 50V 20% 8 X 10mm SMD 300mA 5000h 105°C Automotive T/R


Allied Electronics:
100uF 50 V Aluminium Electrolytic Capacitor, UD Series 5000h 8 Dia. x 10mm


安富利:
Cap Aluminum 100uF 50V 20% 8 X 10mm SMD 300mA 5000 hr 105°C T/R


Chip1Stop:
Cap Aluminum Lytic 100uF 50V 20% 8 X 10mm SMD 300mA 5000h 105C Automotive T/R


Verical:
Cap Aluminum Lytic 100uF 50V 20% 8 X 10mm SMD 300mA 5000h 105C Automotive T/R


Newark:
# NICHICON  UUD1H101MNL1GS  SMD Aluminium Electrolytic Capacitor, UD Series, 100 F, 50 V, Radial Can - SMD, 8 mm


UUD1H101MNL1GS中文资料参数规格
技术参数

额定电压DC 50 V

电容 100 µF

等效串联电阻ESR 0.34 Ω

容差 ±20 %

产品系列 UUD

纹波电流 300 mA

纹波电流高频 150mA @120Hz

纹波电流低频 300mA @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

精度 ±20 %

额定电压 50 V

封装参数

安装方式 Surface Mount

引脚数 2

封装 SMD

外形尺寸

长度 10 mm

宽度 8.3 mm

高度 10 mm

直径 8.00 mm

封装 SMD

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

最小包装 500

寿命（小时） 5000 h

制造应用 通用, Computers & Computer Peripherals, 计算机和计算机周边

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

UUD1H101MNL1GS引脚图与封装图

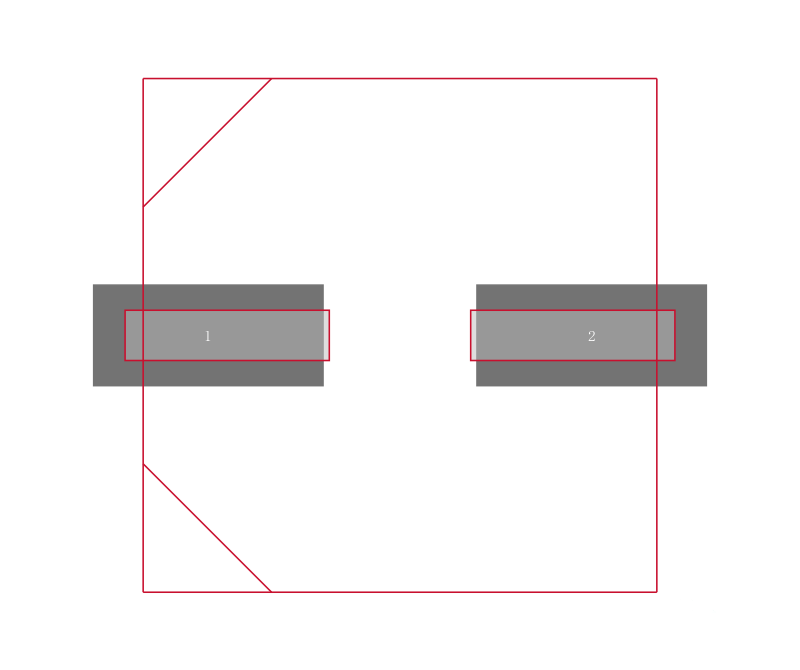

UUD1H101MNL1GS引脚图

UUD1H101MNL1GS引脚图

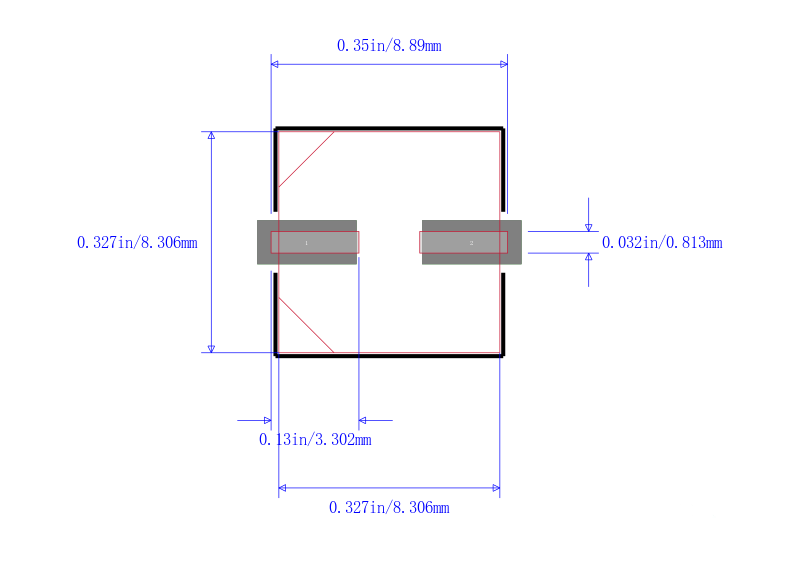

UUD1H101MNL1GS封装图

UUD1H101MNL1GS封装图

UUD1H101MNL1GS封装焊盘图

UUD1H101MNL1GS封装焊盘图

在线购买UUD1H101MNL1GS
型号 制造商 描述 购买
UUD1H101MNL1GS Nichicon 尼吉康 NICHICON  UUD1H101MNL1GS  铝电解电容, 表面贴装, UD系列, 100 µF, 50 V, Radial Can - SMD, 8 mm 搜索库存
替代型号UUD1H101MNL1GS
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UUD1H101MNL1GS

品牌： Nichicon 尼吉康

封装： Radial 100uF 50V 20per

当前型号

NICHICON  UUD1H101MNL1GS  铝电解电容, 表面贴装, UD系列, 100 µF, 50 V, Radial Can - SMD, 8 mm

当前型号

型号： UCD1H101MNL1GS

品牌： 尼吉康

封装： Radial 100uF 50V 20per

类似代替

CD 系列低阻抗### 表面安装 105°C 系列

UUD1H101MNL1GS和UCD1H101MNL1GS的区别

型号： UWD1H101MCL1GS

品牌： 尼吉康

封装： Radial 100F 50V 20per

类似代替

WD 系列，105°CNichicon 的 WD 系列是低阻抗、片式铝电解电容器。 WD 片式电容器设计用于高密度印刷电路板 PCB，并可与自动贴片机一起使用。 适用于高达 +260°C 的回流焊接，其最大工作温度为 +105°C。 WD 铝电解电容器提供介于 0.1 μF 至 1500 μF 之间的一系列电容值，和介于 6.3 V 与 50 V 之间的电压选项。 ### 特点适合高密度安装 推荐 +260° 峰值回流，持续 5 秒，+230°C 时超过 60 秒两次（φ10 x 10: 1 时间） 芯片型 抗溶剂特性 低阻抗 表面安装 无导线 工作温度范围 | -55 至 +105°C ---|--- 电容容差 | ±20%（120 Hz，20°C） 泄漏电流 μA | 最大 0.01 CV 或 3（取较大值）（二分法） 耐用 | 105°C、5000 小时（Ø 6.3 或以下：2000 小时） ### 表面安装 105°C 系列

UUD1H101MNL1GS和UWD1H101MCL1GS的区别

型号： EEEFK1H101P

品牌： 松下

封装： Radial 100uF 50V 20per

功能相似

PANASONIC ELECTRONIC COMPONENTS  EEEFK1H101P  铝电解电容, 表面贴装, AEC-Q200 FK系列, 100 µF, 50 V, Radial Can - SMD, 8 mm

UUD1H101MNL1GS和EEEFK1H101P的区别
