UVZ1V102MHD

UVZ1V102MHD

数据手册.pdf
Nichicon(尼吉康) 被动器件

Nichicon VZ 系列，24μF 到 22000Nichicon VZ 系列铝电解电容器为微型尺寸、低阻抗、高可靠性电容器，用于开关电源。 VZ 系列具有高可靠性，额定使用寿命高达 1000 小时。高可靠性 高温度范围 高波纹电流 ### 径向 105°C

VZ 系列，24μF 到 22000

Nichicon VZ 系列铝电解器为微型尺寸、低阻抗、高可靠性电容器，用于开关电源。 VZ 系列具有高可靠性，额定使用寿命高达 1000 小时。

高可靠性

高温度范围

高波纹电流


欧时:
Capacitor Al Radial VZ Series 35V 1000uF


得捷:
CAP ALUM 1000UF 20% 35V RADIAL


立创商城:
1000uF ±20%


贸泽:
铝电解电容器 - 径向引线型 35volts 1000uF 12.5x20 20% 5LS


艾睿:
Cap Aluminum Lytic 1000uF 35V 20% 12.5 X 20mm Radial 5mm 810mA 1000h 105°C Bulk


Allied Electronics:
Capacitor; Aluminum Electrolytic; Cap 1000uF 20% Radial 12.5X20 LS 5mm


安富利:
Cap Aluminum 1000uF 35V 20% 12.5 X 20mm Radial Aluminum Cylindrical Can 5mm 810mA 1000 hr 105°C Bulk


Chip1Stop:
Cap Aluminum Lytic 1000uF 35V 20% 12.5 X 20mm Radial 5mm 810mA 1000h 105℃ Bulk


TME:
Capacitor: electrolytic; THT; 1000uF; 35VDC; Ø12.5x20mm; Pitch:5mm


Verical:
Cap Aluminum Lytic 1000uF 35V 20% 12.5 X 20mm Radial 5mm 810mA 1000h 105C Bulk


Newark:
# NICHICON  UVZ1V102MHD  Electrolytic Capacitor, 1000 µF, 35 V, VZ Series, ± 20%, Radial Leaded, 12.5 mm


UVZ1V102MHD中文资料参数规格
技术参数

额定电压DC 35.0 V

工作电压 35 VDC

电容 1000 µF

容差 ±20 %

产品系列 UVZ

纹波电流 810 mA

纹波电流高频 810mA @120Hz

纹波电流低频 931.5mA @10kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

精度 ±20 %

额定电压 35 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 5 mm

外形尺寸

长度 20 mm

高度 20 mm

直径 12.5 mm

封装 Radial, CAN

引脚间距 5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 1000

寿命（小时） 1000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UVZ1V102MHD引脚图与封装图
UVZ1V102MHD引脚图

UVZ1V102MHD引脚图

UVZ1V102MHD封装图

UVZ1V102MHD封装图

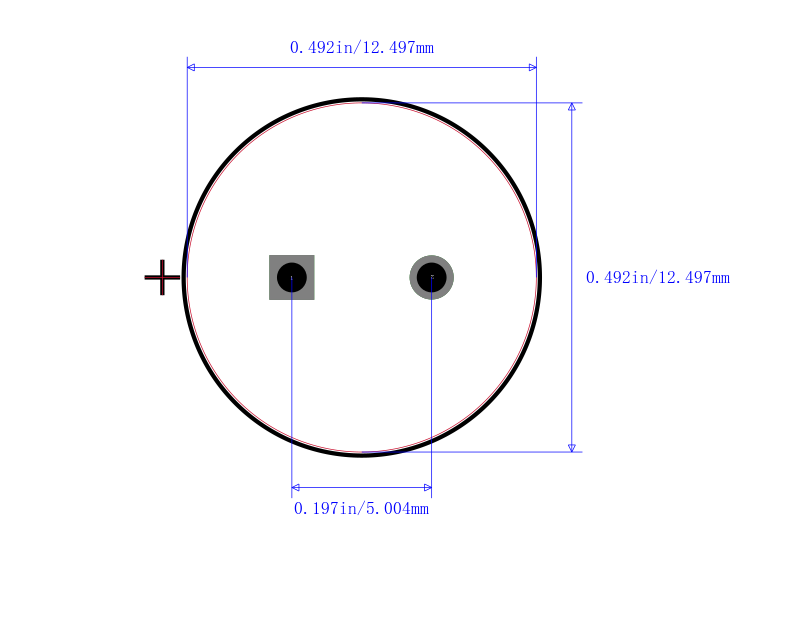

UVZ1V102MHD封装焊盘图

UVZ1V102MHD封装焊盘图

在线购买UVZ1V102MHD
型号 制造商 描述 购买
UVZ1V102MHD Nichicon 尼吉康 Nichicon VZ 系列，24μF 到 22000 Nichicon VZ 系列铝电解电容器为微型尺寸、低阻抗、高可靠性电容器，用于开关电源。 VZ 系列具有高可靠性，额定使用寿命高达 1000 小时。 高可靠性 高温度范围 高波纹电流 ### 径向 105°C 搜索库存
替代型号UVZ1V102MHD
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UVZ1V102MHD

品牌： Nichicon 尼吉康

封装： Radial 1mF 35V 20per

当前型号

Nichicon VZ 系列，24μF 到 22000Nichicon VZ 系列铝电解电容器为微型尺寸、低阻抗、高可靠性电容器，用于开关电源。 VZ 系列具有高可靠性，额定使用寿命高达 1000 小时。高可靠性 高温度范围 高波纹电流 ### 径向 105°C

当前型号

型号： ECA1VHG102

品牌： 松下

封装： 1mF 35V 20per

类似代替

NHG 系列Panasonic NHG A 型电解电容器在 +105°C 条件下耐受性可达 1000 至 2000 小时（取决于盒体尺寸。 这些径向电容器与 NHE 系列相比，提供更紧凑的解决方案。径向引线型 高可靠性 长寿命 低阻抗 高波纹电流 ### 应用Panasonic NHG 系列 A 型电解电容器特凭借其高可靠性，别用于工业仪器。 电容容差 % | 20 ---|--- 工作温度 °C | -55 至 +105（≤100V 直流），-25 至 +105（≥160V 直流） 泄漏电流 | ≤0.01CV 或 3μA（≤100V 直流），≤0.06CV 或 10μA（≥160V 直流） 预期寿命 @ 105°C | 2000 小时（直径 ≤8mm 时，1000 小时） ### 径向 105°C

UVZ1V102MHD和ECA1VHG102的区别

型号： ECA-1VM102B

品牌： 松下

封装： Radial 1kF 35V 20per

功能相似

PANASONIC ELECTRONIC COMPONENTS  ECA-1VM102B  铝制电解电容, 1000UF

UVZ1V102MHD和ECA-1VM102B的区别

型号： ECA-1VM102

品牌： 松下

封装： Radial 1mF 35V 20per

功能相似

PANASONIC ELECTRONIC COMPONENTS  ECA-1VM102  铝电解电容, AEC-Q200 M系列, 1000 µF, ± 20%, 35 V, 12.5 mm, 径向引线

UVZ1V102MHD和ECA-1VM102的区别
