UA741IN中文资料参数规格
技术参数
电源电压DC 44.0 V
供电电流 1.7 mA
电路数 1
通道数 1
耗散功率 500 mW
共模抑制比 70 dB
带宽 1 MHz
转换速率 500 mV/μs
增益频宽积 1 MHz
输入补偿电压 1 mV
输入偏置电流 10 nA
工作温度Max 105 ℃
工作温度Min 40 ℃
耗散功率Max 500 mW
共模抑制比Min 70 dB
电源电压Max 40 V
电源电压Min 5 V
封装参数
安装方式 Through Hole
引脚数 8
封装 PDIP-8
外形尺寸
长度 10.92 mm
宽度 6.6 mm
高度 3.32 mm
封装 PDIP-8
物理参数
工作温度 -40℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UA741IN引脚图与封装图

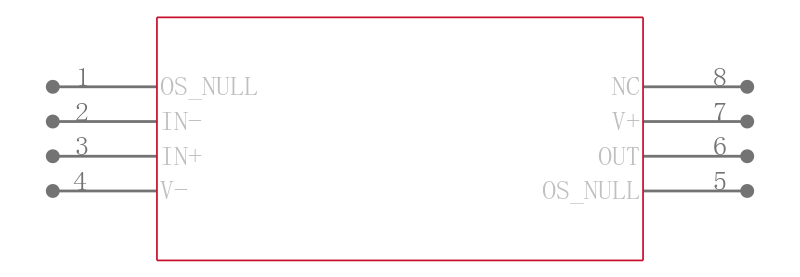

UA741IN引脚图

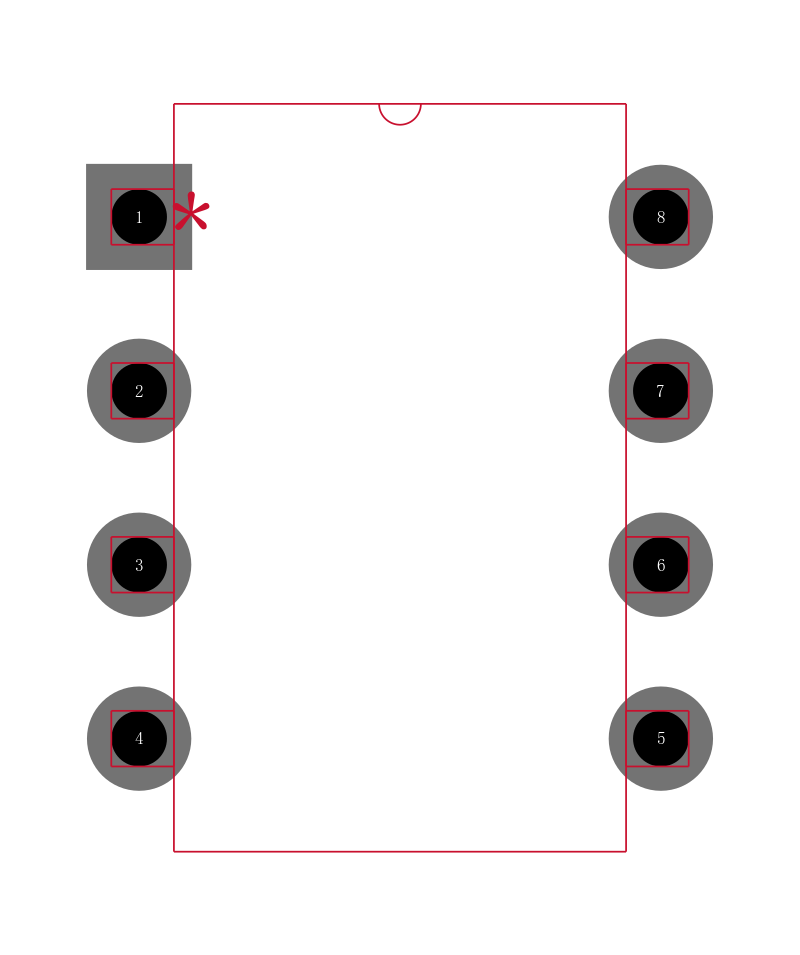

UA741IN封装图

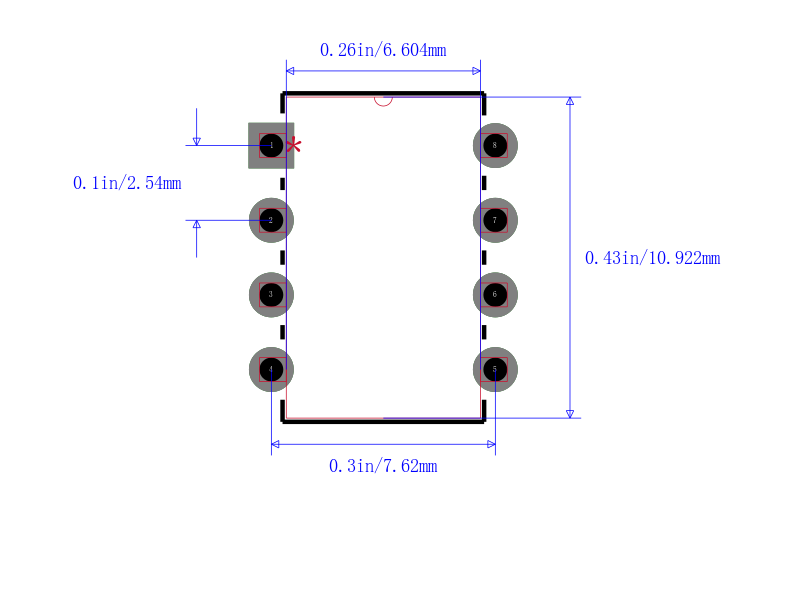

UA741IN封装焊盘图
在线购买UA741IN
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UA741IN | ST Microelectronics 意法半导体 | 通用型单运算放大器 GENERAL-PURPOSE SINGLE OP-AMPs | 搜索库存 |
替代型号UA741IN
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UA741IN 品牌： ST Microelectronics 意法半导体 封装： DIP 8Pin | 当前型号 | 通用型单运算放大器 GENERAL-PURPOSE SINGLE OP-AMPs | 当前型号 |
| 型号： UA741CN 品牌： 意法半导体 封装： DIP 8Pin 500mV/us | 功能相似 | STMICROELECTRONICS UA741CN 运算放大器, 单路, 1 MHz, 1个放大器, 0.5 V/µs, 5V 至 40V, DIP, 8 引脚 | UA741IN和UA741CN的区别 |
| 型号： UA741MN 品牌： 意法半导体 封装： DIP 8Pin | 功能相似 | 运算放大器 - 运放 Single General Purp | UA741IN和UA741MN的区别 |
| 型号： UA741MJ 品牌： 德州仪器 封装： CDIP 1MHz 1Channel 8Pin | 功能相似 | 通用运算放大器 GENERAL-PURPOSE OPERATIONAL AMPLIFIERS | UA741IN和UA741MJ的区别 |
