UPM1J560MPD6

UPM1J560MPD6

数据手册.pdf
Nichicon(尼吉康) 被动器件

56uF ±20% 63V 450mA100kHz450mA Φ10mm

56 µF 63 V 铝电解器 径向，Can - 105°C 时为 5000 小时


得捷:
CAP ALUM 56UF 20% 63V RADIAL


立创商城:
56uF ±20% 63V


艾睿:
Cap Aluminum Lytic 56uF 63V 20% 10 X 12.5mm Radial 5mm 275mA 5000h 105°C Bulk


Allied Electronics:
Capacitor Aluminum Electrolytic Cap56uF63V 20% Radial 10X12.5 LS 5mm


安富利:
Cap Aluminum 56uF 63V 20% 10 X 12.5mm Radial 5mm 275mA 5000 hr 105°C Bulk


TME:
Capacitor: electrolytic; low impedance; THT; 56uF; 63VDC; ±20%


UPM1J560MPD6中文资料参数规格
技术参数

额定电压DC 63.0 V

电容 56 µF

等效串联电阻ESR 0.23 Ω

容差 ±20 %

产品系列 UPM

纹波电流 275mA @120Hz

纹波电流高频 275mA @120Hz

纹波电流低频 450mA @10kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 63 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 5 mm

外形尺寸

高度 12.5 mm

直径 10.0 mm

封装 Radial, CAN

引脚间距 5 mm

物理参数

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 2000

寿命（小时） 5000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

UPM1J560MPD6引脚图与封装图
UPM1J560MPD6引脚图

UPM1J560MPD6引脚图

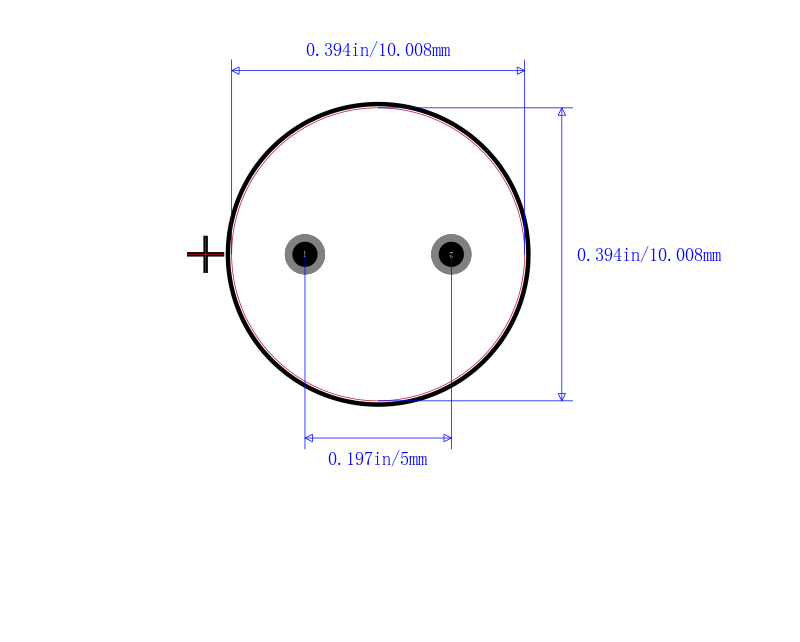

UPM1J560MPD6封装图

UPM1J560MPD6封装图

UPM1J560MPD6封装焊盘图

UPM1J560MPD6封装焊盘图

在线购买UPM1J560MPD6
型号 制造商 描述 购买
UPM1J560MPD6 Nichicon 尼吉康 56uF ±20% 63V 450mA100kHz450mA Φ10mm 搜索库存
替代型号UPM1J560MPD6
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UPM1J560MPD6

品牌： Nichicon 尼吉康

封装： 56uF 63V 20per

当前型号

56uF ±20% 63V 450mA100kHz450mA Φ10mm

当前型号

型号： UPM1J560MPD6TD

品牌： 尼吉康

封装： Radial 56uF 63V 20per

类似代替

Cap Aluminum Lytic 56uF 63V 20% 10 X 12.5mm Radial 5mm 275mA 5000H 105℃ Ammo

UPM1J560MPD6和UPM1J560MPD6TD的区别

型号： UPJ1J560MPD6TD

品牌： 尼吉康

封装： Radial

类似代替

Cap Aluminum Lytic 56uF 63V 20% 10 X 12.5mm Radial 5mm 275mA 5000H 105

UPM1J560MPD6和UPJ1J560MPD6TD的区别

型号： ELXY630ELL560MJC5S

品牌： 贵弥功

封装： Radial 56µF 63V ±20%

功能相似

Cap Aluminum Lytic 56uF 63V 20% 10 X 12.5mm Radial 5mm 418mA 5000H 105℃ Bulk

UPM1J560MPD6和ELXY630ELL560MJC5S的区别
