UPM1H820MPD6

UPM1H820MPD6

数据手册.pdf
Nichicon(尼吉康) 被动器件

PM 系列 82 uF 50 V 20 % 通孔 径向 铝电解电容

铝电解器 径向，Can - 105°C 时为 5000 小时


立创商城:
82uF ±20% 50V


得捷:
CAP ALUM 82UF 20% 50V RADIAL


艾睿:
Cap Aluminum Lytic 82uF 50V 20% 10 X 12.5mm Radial 5mm 330mA 5000h 105°C Bulk


安富利:
Cap Aluminum 82uF 50V 20% 10 X 12.5mm Radial 5mm 330mA 5000 hr 105°C Bulk


TME:
Capacitor: electrolytic; low impedance; THT; 82uF; 50VDC; ±20%


Verical:
Cap Aluminum Lytic 82uF 50V 20% 10 X 12.5mm Radial 5mm 330mA 5000h 105C Bulk


UPM1H820MPD6中文资料参数规格
技术参数

额定电压DC 50.0 V

电容 82 µF

等效串联电阻ESR 0.18 Ω

容差 ±20 %

产品系列 UPM

纹波电流 330 mA

纹波电流高频 340mA @120Hz

额定电压 50 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 5 mm

外形尺寸

高度 12.5 mm

直径 10.0 mm

封装 Radial, CAN

引脚间距 5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 2000

寿命（小时） 5000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

UPM1H820MPD6引脚图与封装图
UPM1H820MPD6引脚图

UPM1H820MPD6引脚图

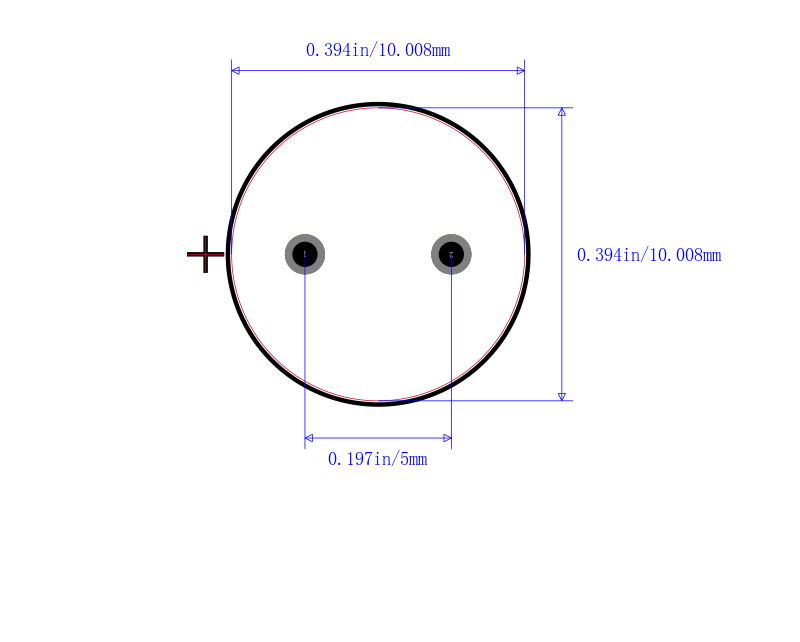

UPM1H820MPD6封装图

UPM1H820MPD6封装图

UPM1H820MPD6封装焊盘图

UPM1H820MPD6封装焊盘图

在线购买UPM1H820MPD6
型号 制造商 描述 购买
UPM1H820MPD6 Nichicon 尼吉康 PM 系列 82 uF 50 V 20 % 通孔 径向 铝电解电容 搜索库存
替代型号UPM1H820MPD6
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UPM1H820MPD6

品牌： Nichicon 尼吉康

封装： Radial 82uF 50V 20per

当前型号

PM 系列 82 uF 50 V 20 % 通孔 径向 铝电解电容

当前型号

型号： UPJ1H820MPD6

品牌： 尼吉康

封装： Radial 82F 50V 20per

类似代替

PJ 系列 82 uF 50 V 105°C Ø10 x 12.5mm LS=5 mm 径向 铝 电解电容

UPM1H820MPD6和UPJ1H820MPD6的区别

型号： UPJ1H820MPD6TD

品牌： 尼吉康

封装：

类似代替

Cap Aluminum Lytic 82uF 50V 20% 10 X 12.5mm Radial 5mm 330mA 5000H 105

UPM1H820MPD6和UPJ1H820MPD6TD的区别

型号： ELXY500ELL820MJC5S

品牌： 贵弥功

封装： Radial 82uF 50V 20per

功能相似

Cap Aluminum Lytic 82uF 50V 20% 10 X 12.5mm Radial 5mm 480mA 5000H 105℃ Automotive Bulk

UPM1H820MPD6和ELXY500ELL820MJC5S的区别
