UPM1E221MPD
数据手册.pdfNichicon(尼吉康)
被动器件
UPM1E221MPD中文资料参数规格
技术参数
额定电压DC 25.0 V
电容 220 µF
等效串联电阻ESR 0.11 Ω
容差 ±20 %
产品系列 UPM
纹波电流 455 mA
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 25 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 3.5 mm
外形尺寸
高度 15 mm
直径 8.00 mm
封装 Radial, CAN
引脚间距 3.5 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 2000
寿命（小时） 3000h @105℃
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
UPM1E221MPD引脚图与封装图
UPM1E221MPD引脚图

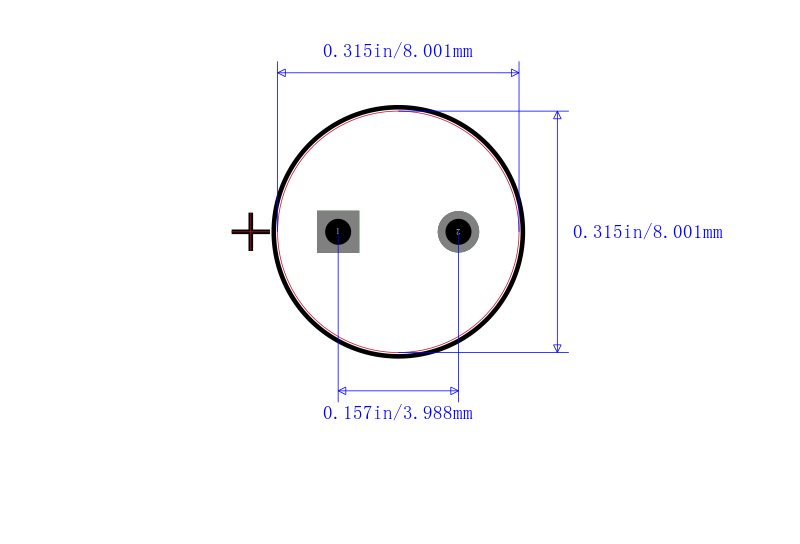

UPM1E221MPD封装图

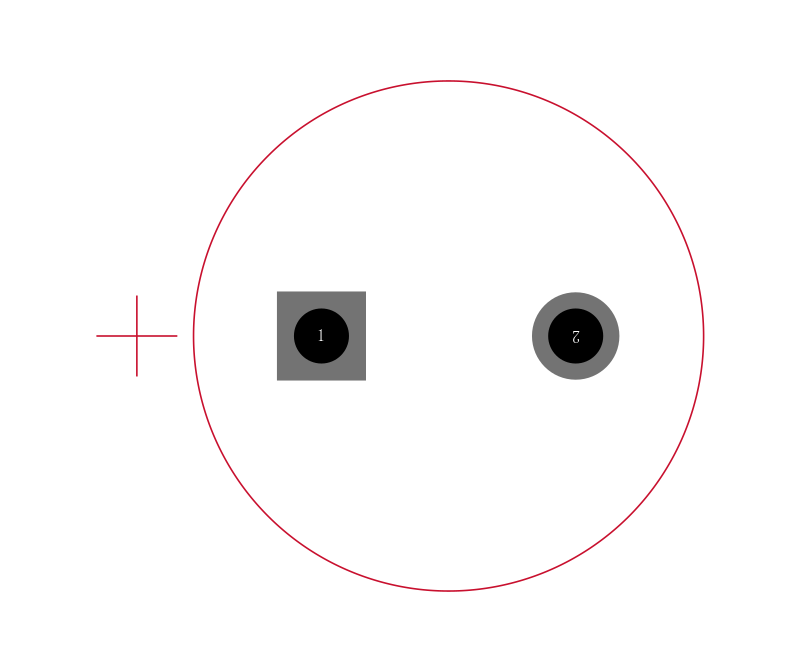

UPM1E221MPD封装焊盘图
