UVR2E4R7MPD

UVR2E4R7MPD

数据手册.pdf
Nichicon(尼吉康) 被动器件

Nichicon VR 系列Nichicon VR 系列铝电解电容器是高可靠性电容器，额定寿命长达 2000 小时。 VR 系列电容器提供高温度范围、高电压、低阻抗和高波纹电流。高可靠性 高波纹电流 长寿命，长达 2000 小时 无铅回流焊接 电容容差 % | 20 ---|--- 温度范围 ° C | -40 至 +85 泄漏电流 | 0.01 CV 或 3μA，以较大值为准 85ºC 条件下的预期寿命 | 2000 小时 ### 径向，85°C

VR 系列通用电解器

Nichicon VR 系列器是高可靠性电容器，额定寿命长达 2000 小时。 VR 系列电容器提供高温度范围、高电压、低阻抗和高波纹电流。

### 特征与优势：

高可靠性

高波纹电流

长寿命，长达 2000 小时

无铅回流焊接

电容值高达 33000 μF

电容容差 % | 20

---|---

温度范围 ° C | -40 至 +85

泄漏电流 | 0.01 CV 或 3μA，以较大值为准

85ºC 条件下的预期寿命 | 2000 小时

UVR2E4R7MPD中文资料参数规格
技术参数

额定电压DC 250 V

工作电压 250 VDC

电容 4.7 µF

容差 ±20 %

产品系列 UVR

纹波电流 55 mA

纹波电流高频 55mA @120Hz

纹波电流低频 88mA @10kHz

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压 250 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 3.5 mm

外形尺寸

长度 11.5 mm

高度 11.5 mm

直径 8.00 mm

封装 Radial, CAN

引脚间距 3.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 3000

寿命（小时） 2000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UVR2E4R7MPD引脚图与封装图
UVR2E4R7MPD引脚图

UVR2E4R7MPD引脚图

UVR2E4R7MPD封装图

UVR2E4R7MPD封装图

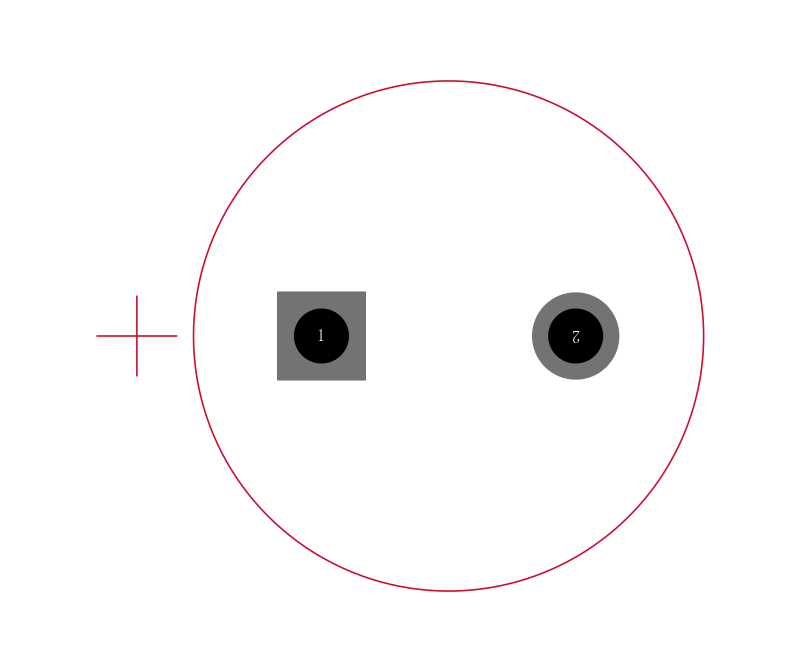

UVR2E4R7MPD封装焊盘图

UVR2E4R7MPD封装焊盘图
