UPM1V330MED

UPM1V330MED

数据手册.pdf
Nichicon(尼吉康) 被动器件

铝电解电容器 - 径向引线型 35volts 33uF 6.3x11 20% 2.5LS

Who knew generating high heat for a given current level would be this easy? Pick up this unique electrolytic aluminum capacitor from for its relatively high ESR! It can withstand a voltage of 35 VDC. This aluminum electrolytic capacitor has a maximum operating temperature of 105 °C. This part has a lead diameter of 0.5 mm and a pitch of 2.5 mm. Its leakage current is 34.65@1Min μA. This product is 11 mm tall with a diameter of 6.3 mm. Its capacitance value is 33uF. The UPM1V330MED aluminum electrolytic capacitor has a radial termination style. It has a tolerance of 20%.

UPM1V330MED中文资料参数规格
技术参数

额定电压DC 35.0 V

电容 33 µF

等效串联电阻ESR 0.49 Ω

容差 ±20 %

产品系列 UPM

纹波电流 125 mA

纹波电流高频 125mA @120Hz

纹波电流低频 225mA @10kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 35 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 2.5 mm

外形尺寸

长度 11 mm

高度 11 mm

直径 6.30 mm

封装 Radial, CAN

引脚间距 2.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 4000

寿命（小时） 2000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UPM1V330MED引脚图与封装图
UPM1V330MED引脚图

UPM1V330MED引脚图

UPM1V330MED封装图

UPM1V330MED封装图

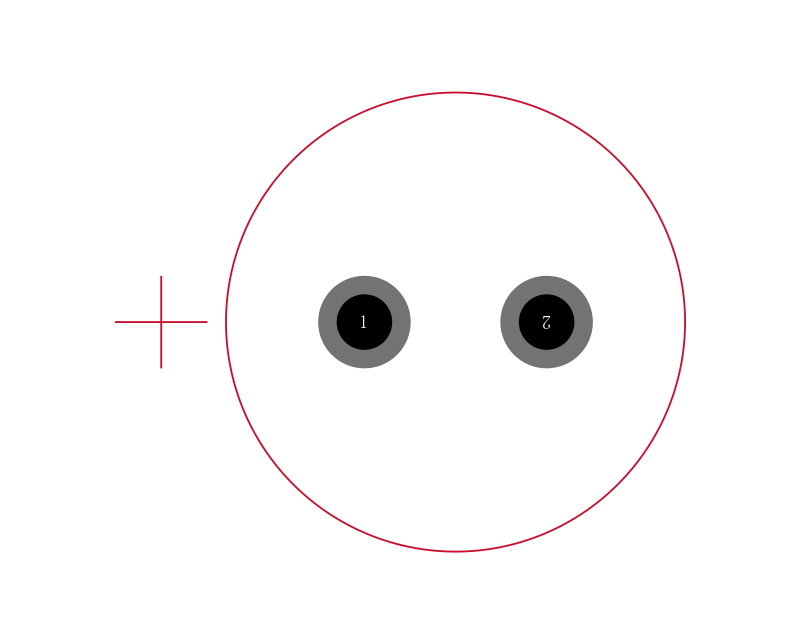

UPM1V330MED封装焊盘图

UPM1V330MED封装焊盘图
