UUX1H220MCL1GS

UUX1H220MCL1GS

数据手册.pdf
Nichicon(尼吉康) 被动器件

UX 系列### 表面安装 105°C 系列

UX 系列


欧时:
Nichicon 铝电解电容器 UX 系列 50V dc 22μF 表面安装器件 UUX1H220MCL1GS, ±20%容差, 最高+105°C


得捷:
CAP ALUM 22UF 20% 50V SMD


立创商城:
22uF ±20% 50V


艾睿:
Cap Aluminum Lytic 22uF 50V 20% 8 X 6.2mm SMD 67mA 2000h 105°C Automotive T/R


Allied Electronics:
22uF 50 V Aluminium Electrolytic Capacitor, UX Series 2000h 8 Dia. x 6.2mm


安富利:
Cap Aluminum 22uF 50V 20% 8 X 6.2mm SMD 67mA 2000h 105°C T/R


TME:
Capacitor: electrolytic; SMD; 22uF; 50VDC; Ø8x6.2mm; ±20%; 2000h


Verical:
Cap Aluminum Lytic 22uF 50V 20% 8 X 6.2mm SMD 67mA 2000h 105C Automotive T/R


Newark:
# NICHICON  UUX1H220MCL1GS  SMD Aluminum Electrolytic Capacitor, Radial Can - SMD, 22 µF, 50 V, UX Series


UUX1H220MCL1GS中文资料参数规格
技术参数

额定电压DC 50.0 V

工作电压 50 VDC

电容 22 µF

容差 ±20 %

产品系列 UUX

纹波电流 67 mA

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 50 V

封装参数

安装方式 Surface Mount

封装 SMD

外形尺寸

高度 6.2 mm

直径 8.00 mm

封装 SMD

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 1000

寿命（小时） 2000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UUX1H220MCL1GS引脚图与封装图

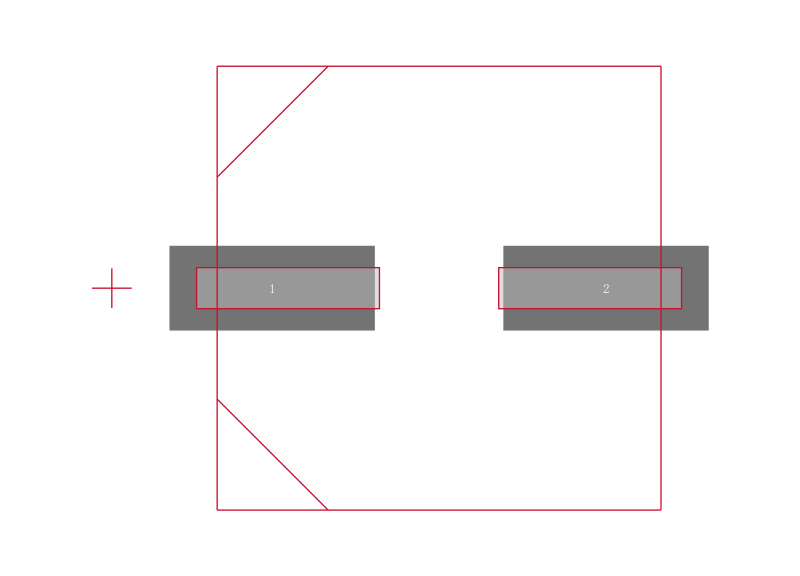

UUX1H220MCL1GS引脚图

UUX1H220MCL1GS引脚图

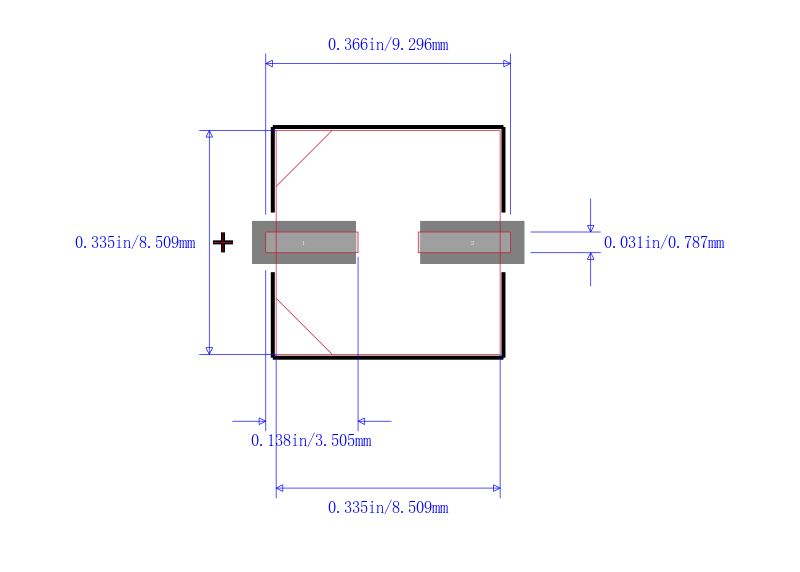

UUX1H220MCL1GS封装图

UUX1H220MCL1GS封装图

UUX1H220MCL1GS封装焊盘图

UUX1H220MCL1GS封装焊盘图

在线购买UUX1H220MCL1GS
型号 制造商 描述 购买
UUX1H220MCL1GS Nichicon 尼吉康 UX 系列 ### 表面安装 105°C 系列 搜索库存
替代型号UUX1H220MCL1GS
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UUX1H220MCL1GS

品牌： Nichicon 尼吉康

封装： Radial 22F 50V 20per

当前型号

UX 系列### 表面安装 105°C 系列

当前型号

型号： UWZ1H220MCL1GS

品牌： 尼吉康

封装： Radial 22uF 20per 50V

类似代替

WZ 系列，105°CNichicon 的 WZ 系列是低阻抗、片式铝电解电容器。 WZ 片式电容器可与自动贴片机一起使用。 适用于高达 +260°C 的回流焊接，其最大工作温度为 +105°C。 WZ 铝电解电容器提供介于 0.1 μF 至 1500 μF 之间的一系列电容值，和介于 6.3 V 与 50 V 之间的电压选项。### 特点芯片型 高温回流焊接高达 +260°C 抗溶剂特性 可与传送带馈入自动安装机器一起使用 无导线 工作温度范围 | -55 至 +105°C ---|--- 电容容差 | ±20%（120 Hz，20°C） 泄漏电流 μA | 最大 0.01 CV 或 3（取较大值）（二分法） 耐用 | 105°C 时为 1000 小时 ### 表面安装 105°C 系列

UUX1H220MCL1GS和UWZ1H220MCL1GS的区别

型号： EEVFK1H220P

品牌： 松下

封装：

类似代替

铝ELEECTROLYTIC电容/ FK ALUMINUM ELEECTROLYTIC CAPACITORS/FK

UUX1H220MCL1GS和EEVFK1H220P的区别

型号： EEEFK1H220P

品牌： 松下

封装： Radial 22uF 50V 20per

功能相似

PANASONIC ELECTRONIC COMPONENTS  EEEFK1H220P  铝电解电容, 表面贴装, AEC-Q200 FK系列, 22 µF, 50 V, Radial Can - SMD, 6.3 mm

UUX1H220MCL1GS和EEEFK1H220P的区别
