UPS760E3/TR13
数据手册.pdfMicrosemi(美高森美)
分立器件
UPS760E3/TR13中文资料参数规格
技术参数
额定电压DC 60.0 V
额定电流 7.00 A
输出电流 ≤7.00 A
正向电压 600mV @7A
极性 Standard
正向电压Max 600mV @7A
正向电流Max 7 A
工作温度Max 125 ℃
工作温度Min -55 ℃
封装参数
安装方式 Surface Mount
引脚数 3
封装 DO-216AA
外形尺寸
封装 DO-216AA
其他
产品生命周期 Active
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
UPS760E3/TR13引脚图与封装图

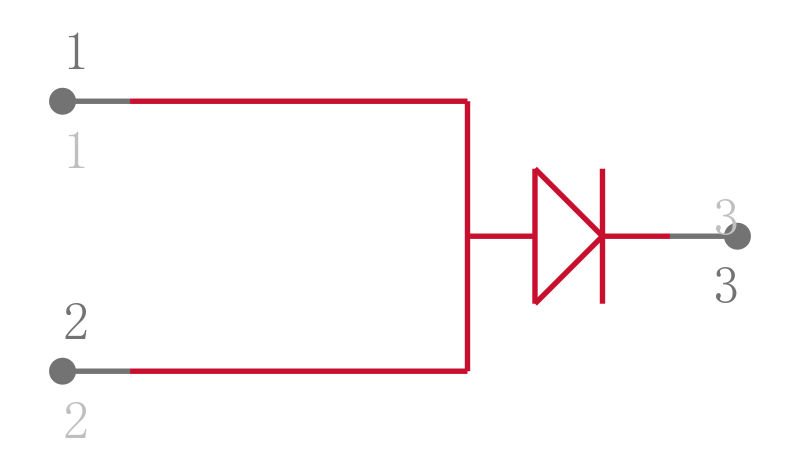

UPS760E3/TR13引脚图

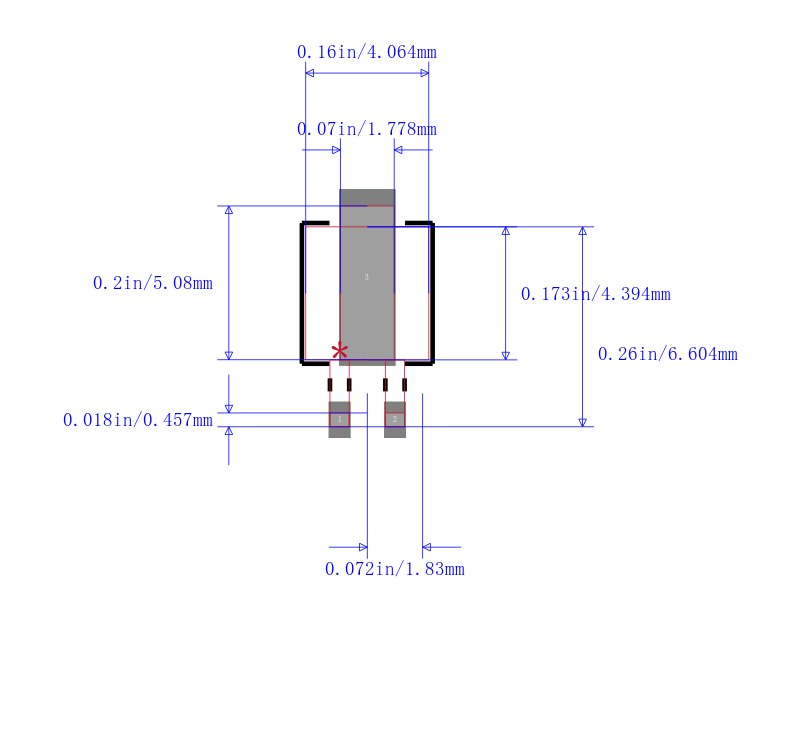

UPS760E3/TR13封装图

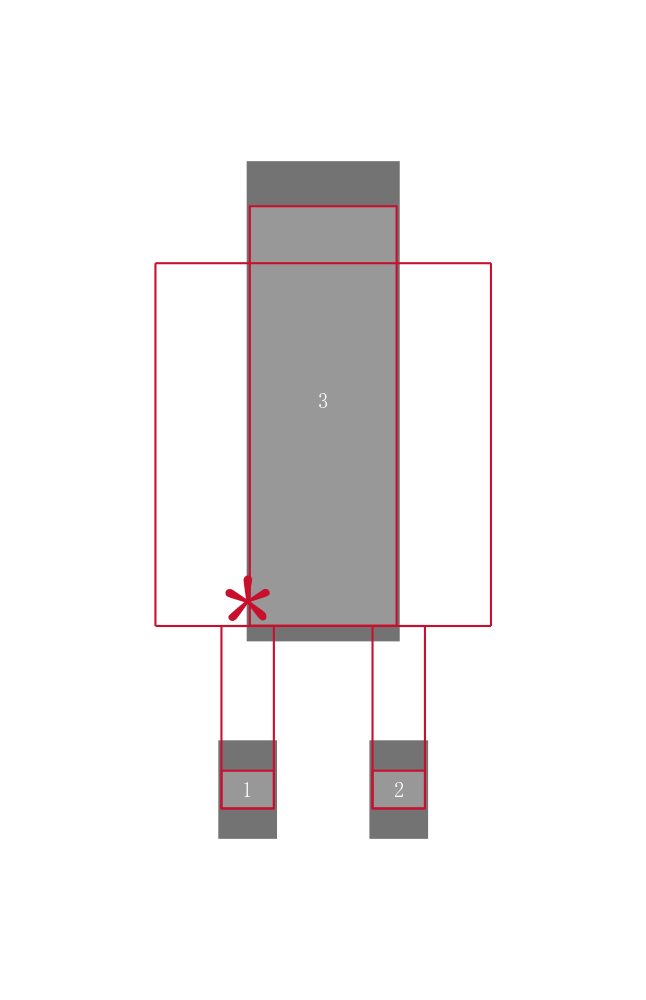

UPS760E3/TR13封装焊盘图
在线购买UPS760E3/TR13
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UPS760E3/TR13 | Microsemi 美高森美 | Diode Schottky 60V 7A 3Pin2+Tab Power Mite T/R | 搜索库存 |
替代型号UPS760E3/TR13
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UPS760E3/TR13 品牌： Microsemi 美高森美 封装： PowermiteR3 60V 7A | 当前型号 | Diode Schottky 60V 7A 3Pin2+Tab Power Mite T/R | 当前型号 |
| 型号： PDS760-13 品牌： 美台 封装： PowerDI®5 60V 7A | 功能相似 | DIODES INC. PDS760-13 肖特基整流器, POWERDI®, 单, 60 V, 7 A, PowerDI 5, 2 引脚, 620 mV | UPS760E3/TR13和PDS760-13的区别 |
| 型号： MBRM760-13 品牌： 美台 封装： | 功能相似 | 7A Surface Mount Schottky Barrier Rectifier | UPS760E3/TR13和MBRM760-13的区别 |
