UVR1H101MPD
数据手册.pdfNichicon(尼吉康)
被动器件
UVR1H101MPD中文资料参数规格
技术参数
额定电压DC 50.0 V
工作电压 50 VDC
电容 100 µF
容差 ±20 %
产品系列 UVR
纹波电流 260 mA
纹波电流高频 260mA @120Hz
纹波电流低频 390mA @10kHz
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 50 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 3.5 mm
外形尺寸
长度 11.5 mm
高度 11.5 mm
直径 8.00 mm
封装 Radial, CAN
引脚间距 3.5 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 3000
寿命（小时） 2000 h
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
UVR1H101MPD引脚图与封装图

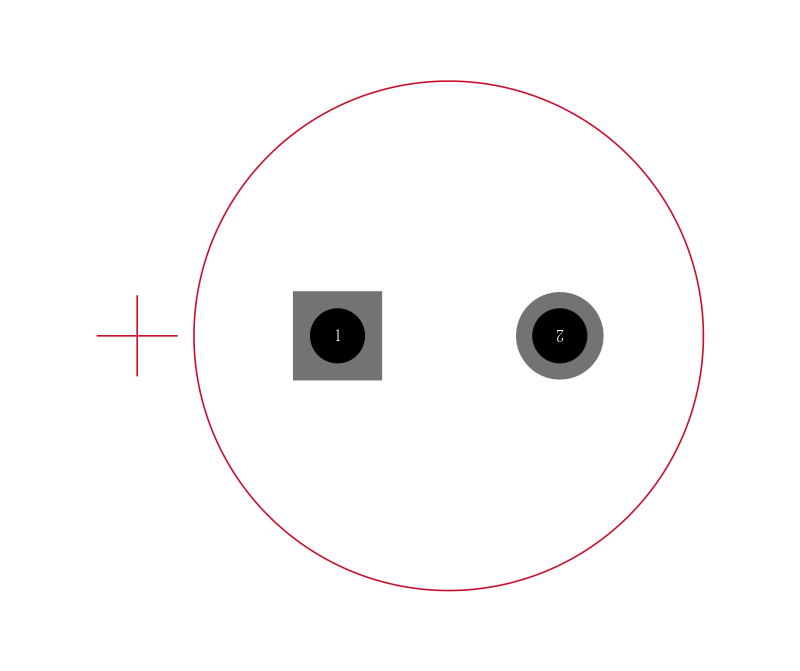

UVR1H101MPD引脚图

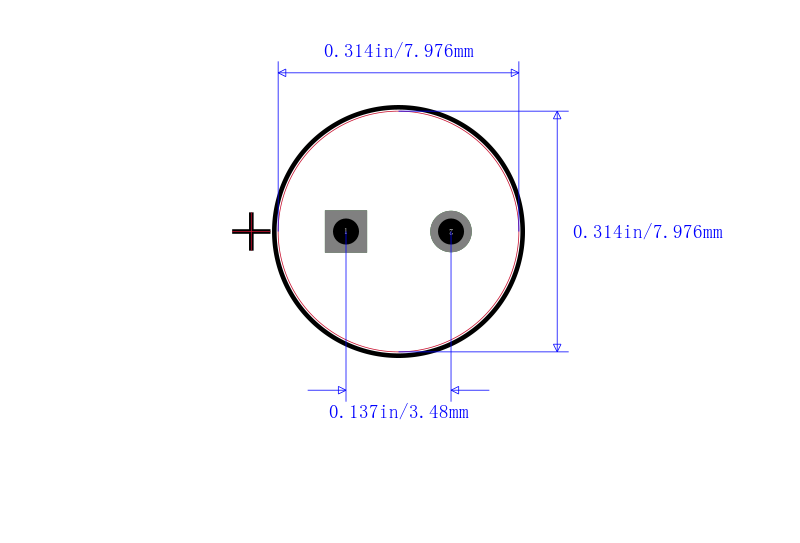

UVR1H101MPD封装图
UVR1H101MPD封装焊盘图
