UUD1C101MCL1GS

UUD1C101MCL1GS

数据手册.pdf
Nichicon(尼吉康) 被动器件

NICHICON  UUD1C101MCL1GS  铝电解电容, 表面贴装, UD系列, 100 µF, 16 V, Radial Can - SMD, 6.3 mm

铝电解器


欧时:
Nichicon 铝电解电容器 UD 系列 16V dc 100μF 表面安装器件 UUD1C101MCL1GS, ±20%容差, 最高+105°C


立创商城:
100uF ±20% 16V


得捷:
CAP ALUM 100UF 20% 16V SMD


贸泽:
Aluminum Electrolytic Capacitors - SMD 16volts 100uF Snap-In Audio small


艾睿:
Cap Aluminum Lytic 100uF 16V 20% 6.3 X 5.8mm SMD 230mA 2000h 105°C Automotive T/R


Allied Electronics:
100uF 16 V Aluminium Electrolytic Capacitor, UD Series 2000h 6.3 Dia. x 5.8mm


安富利:
Cap Aluminum 100uF 16V 20% 6.3 X 5.8mm SMD 230mA 2000 hr 105°C T/R


Chip1Stop:
Cap Aluminum Lytic 100uF 16V 20% 6.3 X 5.8mm SMD 230mA 2000h 105C Automotive T/R


Verical:
Cap Aluminum Lytic 100uF 16V 20% 6.3 X 5.8mm SMD 230mA 2000h 105C Automotive T/R


Newark:
# NICHICON  UUD1C101MCL1GS  SMD Aluminium Electrolytic Capacitor, UD Series, 100 F, 16 V, Radial Can - SMD, 6.3 mm


Win Source:
CAP ALUM 100UF 20% 16V SMD / 100 µF 16 V Aluminum Electrolytic Capacitors Radial, Can - SMD 2000 Hrs @ 105°C


UUD1C101MCL1GS中文资料参数规格
技术参数

额定电压DC 16 V

电容 100 µF

等效串联电阻ESR 0.44 Ω

容差 ±20 %

产品系列 UUD

纹波电流 230 mA

纹波电流高频 115mA @120Hz

纹波电流低频 230mA @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 16 V

封装参数

安装方式 Surface Mount

引脚数 2

封装 SMD

外形尺寸

长度 5.8 mm

宽度 6.6 mm

高度 5.8 mm

直径 6.30 mm

封装 SMD

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

最小包装 1000

寿命(小时) 2000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

UUD1C101MCL1GS引脚图与封装图
UUD1C101MCL1GS引脚图

UUD1C101MCL1GS引脚图

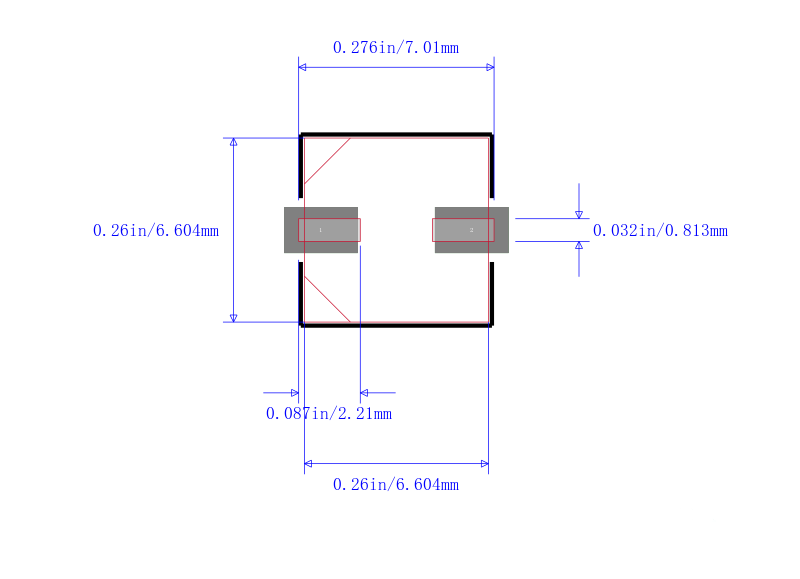

UUD1C101MCL1GS封装图

UUD1C101MCL1GS封装图

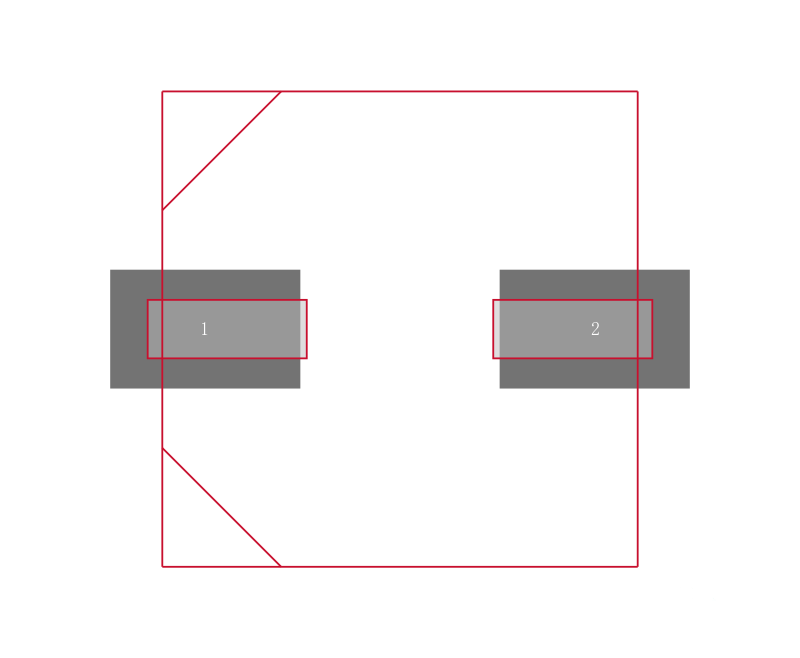

UUD1C101MCL1GS封装焊盘图

UUD1C101MCL1GS封装焊盘图

在线购买UUD1C101MCL1GS
型号 制造商 描述 购买
UUD1C101MCL1GS Nichicon 尼吉康 NICHICON  UUD1C101MCL1GS  铝电解电容, 表面贴装, UD系列, 100 µF, 16 V, Radial Can - SMD, 6.3 mm 搜索库存
替代型号UUD1C101MCL1GS
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: UUD1C101MCL1GS

品牌: Nichicon 尼吉康

封装: Radial 100uF 16V 20per

当前型号

NICHICON  UUD1C101MCL1GS  铝电解电容, 表面贴装, UD系列, 100 µF, 16 V, Radial Can - SMD, 6.3 mm

当前型号

型号: UWX1C101MCL1GB

品牌: 尼吉康

封装: Radial 100uF 16V 20per

类似代替

NICHICON  UWX1C101MCL1GB  铝电解电容, 表面贴装, WX系列, 100 µF, 16 V, Radial Can - SMD, 6.3 mm

UUD1C101MCL1GS和UWX1C101MCL1GB的区别

型号: UUD1A101MCL1GS

品牌: 尼吉康

封装: Radial 100F 10V 20per

类似代替

NICHICON  UUD1A101MCL1GS  铝电解电容, 100uF 10V SMD

UUD1C101MCL1GS和UUD1A101MCL1GS的区别

型号: UUD0J101MCL1GS

品牌: 尼吉康

封装: Radial 100F 6.3V 20per

类似代替

NICHICON  UUD0J101MCL1GS  铝电解电容, 100uF, 6.3V, SMD

UUD1C101MCL1GS和UUD0J101MCL1GS的区别
