UPS1E101MED1TD
数据手册.pdfNichicon(尼吉康)
被动器件
UPS1E101MED1TD中文资料参数规格
技术参数
电容 100 µF
容差 ±20 %
纹波电流 250 mA
纹波电流高频 125mA @120Hz
纹波电流低频 250mA @100kHz
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 25 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 2.5 mm
外形尺寸
长度 11 mm
高度 11 mm
直径 6.3 mm
封装 Radial, CAN
引脚间距 2.5 mm
物理参数
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Active
寿命（小时） 2000 h
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
UPS1E101MED1TD引脚图与封装图
UPS1E101MED1TD引脚图

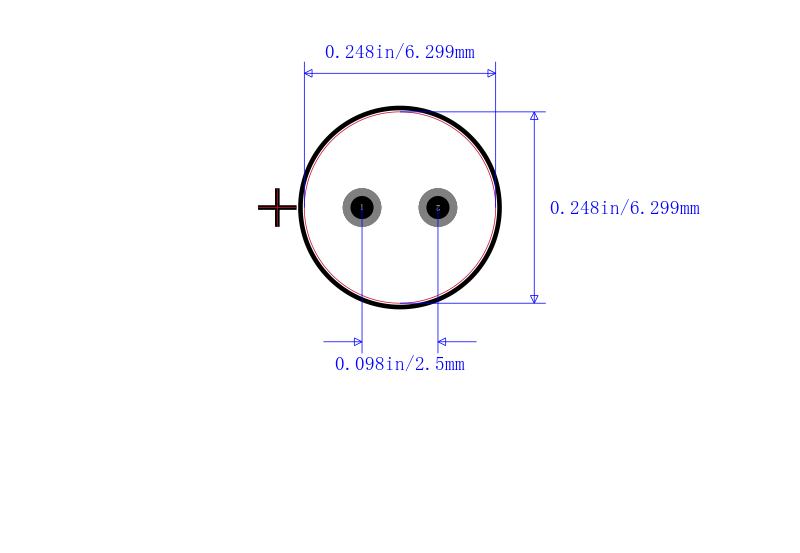

UPS1E101MED1TD封装图

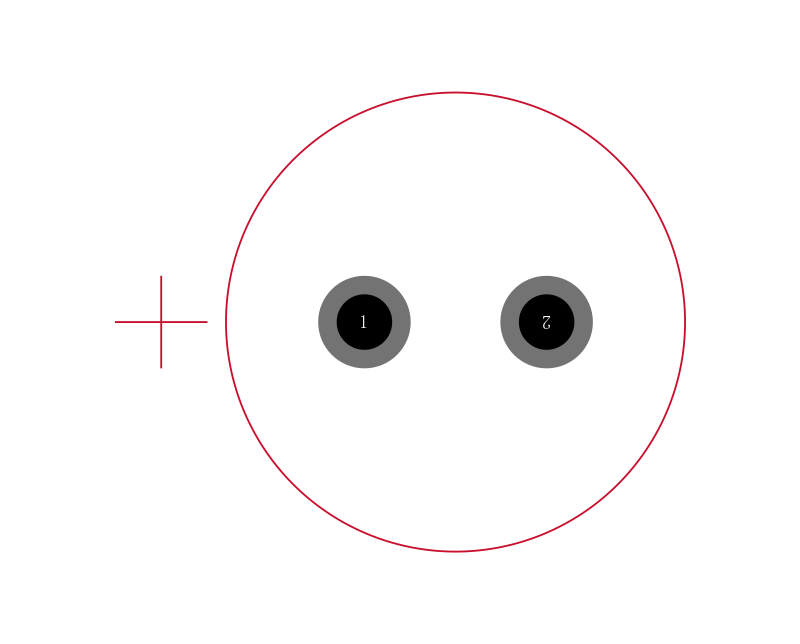

UPS1E101MED1TD封装焊盘图
在线购买UPS1E101MED1TD
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UPS1E101MED1TD | Nichicon 尼吉康 | PS 系列 100 uF 25 V ±20 % 通孔 铝 电解电容 | 搜索库存 |
替代型号UPS1E101MED1TD
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UPS1E101MED1TD 品牌： Nichicon 尼吉康 封装： Radial | 当前型号 | PS 系列 100 uF 25 V ±20 % 通孔 铝 电解电容 | 当前型号 |
| 型号： UVZ1E101MED 品牌： 尼吉康 封装： Radial 100uF 25V 20per | 类似代替 | Nichicon VZ 系列，24μF 到 22000Nichicon VZ 系列铝电解电容器为微型尺寸、低阻抗、高可靠性电容器，用于开关电源。 VZ 系列具有高可靠性，额定使用寿命高达 1000 小时。高可靠性 高温度范围 高波纹电流 ### 径向 105°C | UPS1E101MED1TD和UVZ1E101MED的区别 |
| 型号： UPS1E101MED1TA 品牌： 尼吉康 封装： | 类似代替 | PS 系列 100 uF 25 V ±20 % 通孔 铝电解电容 | UPS1E101MED1TD和UPS1E101MED1TA的区别 |
| 型号： UPW1E101MED1TA 品牌： 尼吉康 封装： | 类似代替 | Cap Aluminum 100uF 25V 20% 6.3 X 11mm Radial 5mm 290mA 2000H 105℃ Ammo Pack | UPS1E101MED1TD和UPW1E101MED1TA的区别 |
