UVR1C330MDD
数据手册.pdfNichicon(尼吉康)
被动器件
UVR1C330MDD中文资料参数规格
技术参数
额定电压DC 16.0 V
工作电压 16 VDC
电容 33 µF
容差 ±20 %
产品系列 UVR
纹波电流 90 mA
纹波电流高频 90mA @120Hz
纹波电流低频 180mA @10kHz
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 16 V
封装参数
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 2 mm
外形尺寸
长度 11.0 mm
高度 11 mm
直径 5.00 mm
封装 Radial, CAN
引脚间距 2 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Bulk
最小包装 6000
寿命（小时） 2000 h
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
UVR1C330MDD引脚图与封装图
UVR1C330MDD引脚图

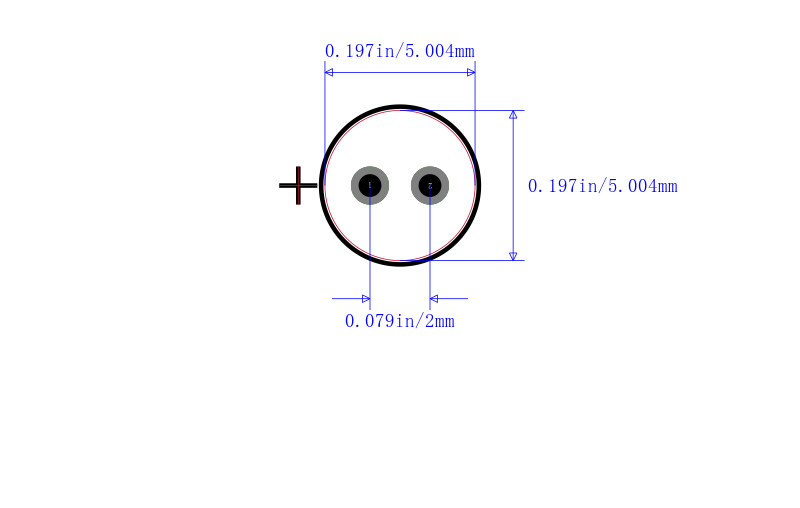

UVR1C330MDD封装图

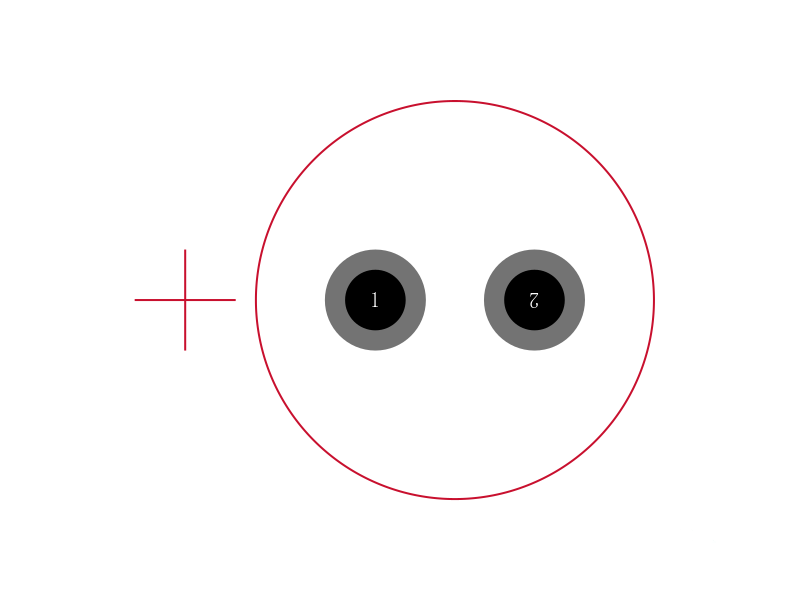

UVR1C330MDD封装焊盘图
在线购买UVR1C330MDD
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UVR1C330MDD | Nichicon 尼吉康 | Nichicon VR 系列 Nichicon VR 系列铝电解电容器是高可靠性电容器，额定寿命长达 2000 小时。 VR 系列电容器提供高温度范围、高电压、低阻抗和高波纹电流。 高可靠性 高波纹电流 长寿命，长达 2000 小时 无铅回流焊接 电容容差 % | 20 ---|--- 温度范围 ° C | -40 至 +85 泄漏电流 | 0.01 CV 或 3μA，以较大值为准 85ºC 条件下的预期寿命 | 2000 小时 ### 径向，85°C | 搜索库存 |
替代型号UVR1C330MDD
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UVR1C330MDD 品牌： Nichicon 尼吉康 封装： Radial 33uF 16V 20per | 当前型号 | Nichicon VR 系列Nichicon VR 系列铝电解电容器是高可靠性电容器，额定寿命长达 2000 小时。 VR 系列电容器提供高温度范围、高电压、低阻抗和高波纹电流。高可靠性 高波纹电流 长寿命，长达 2000 小时 无铅回流焊接 电容容差 % | 20 ---|--- 温度范围 ° C | -40 至 +85 泄漏电流 | 0.01 CV 或 3μA，以较大值为准 85ºC 条件下的预期寿命 | 2000 小时 ### 径向，85°C | 当前型号 |
| 型号： ECA-1CM330 品牌： 松下 封装： Radial 33uF 16V 20per | 功能相似 | PANASONIC ELECTRONIC COMPONENTS ECA-1CM330 铝电解电容, AEC-Q200 M系列, 33 µF, ± 20%, 16 V, 5 mm, 径向引线 | UVR1C330MDD和ECA-1CM330的区别 |
| 型号： UVR1E330MDD 品牌： 尼吉康 封装： Radial 33uF 25V 20per | 功能相似 | VR 系列 33 uF 25 V ±20 % 通孔 铝电解电容 | UVR1C330MDD和UVR1E330MDD的区别 |
| 型号： UVR1A330MDD 品牌： 尼吉康 封装： Radial 33uF 10V 20per | 功能相似 | 33uF ±20% 10V Φ5mm 11mm | UVR1C330MDD和UVR1A330MDD的区别 |
