UPW1E330MDD

UPW1E330MDD

数据手册.pdf
Nichicon(尼吉康) 被动器件

PW 系列径向 6.3 到 35V### 径向 105°C

PW 系列径向 6.3 到 35V


欧时:
Nichicon 铝电解电容器 PW 系列, 25V dc, 33μF, 通孔安装, UPW1E330MDD


立创商城:
33uF ±20% 25V


得捷:
CAP ALUM 33UF 20% 25V RADIAL


艾睿:
Cap Aluminum Lytic 33uF 25V 20% 5 X 11mm Radial 2mm 180mA 2000h 105°C Automotive Bulk


Allied Electronics:
33uF 25 V dc Aluminium Electrolytic Capacitor, PW Series 2000h 5 Dia. x 11mm


安富利:
Cap Aluminum 33uF 25V 20% 5 X 11mm Radial 2mm 180mA 2000 hr 105°C Bulk


Chip1Stop:
Cap Aluminum Lytic 33uF 25V 20% 5 X 11mm Radial 2mm 180mA 2000h 105C Automotive Bulk


TME:
Capacitor: electrolytic; low impedance; THT; 33uF; 25VDC; Ø5x11mm


Verical:
Cap Aluminum Lytic 33uF 25V 20% 5 X 11mm Radial 2mm 180mA 2000h 105C Automotive Bulk


UPW1E330MDD中文资料参数规格
技术参数

额定电压DC 25.0 V

工作电压 25 VDC

电容 33 µF

等效串联电阻ESR 1.20 Ω

容差 ±20 %

产品系列 UPW

纹波电流 180 mA

纹波电流高频 54mA @120Hz

纹波电流低频 180mA @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 25 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 2 mm

外形尺寸

长度 11.0 mm

高度 11 mm

直径 5.00 mm

封装 Radial, CAN

引脚间距 2 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 6000

寿命(小时) 2000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

UPW1E330MDD引脚图与封装图

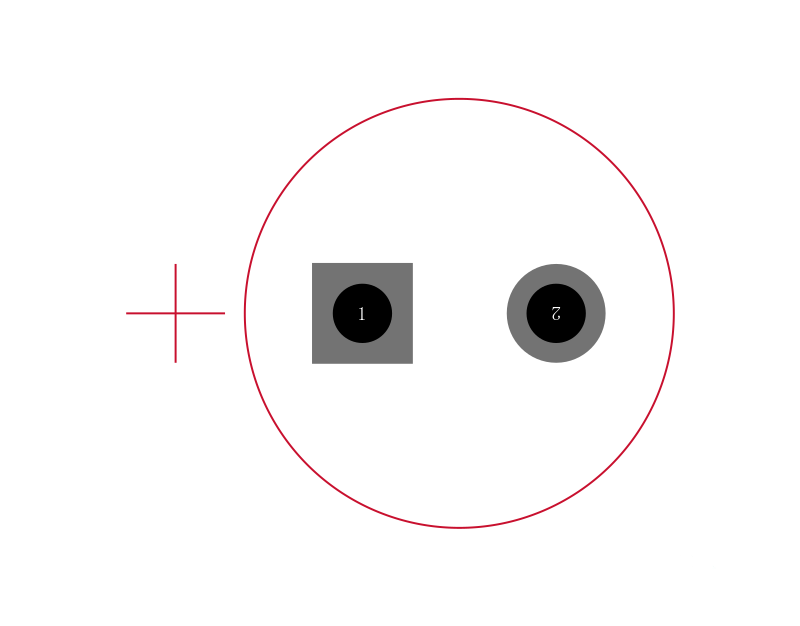

UPW1E330MDD引脚图

UPW1E330MDD引脚图

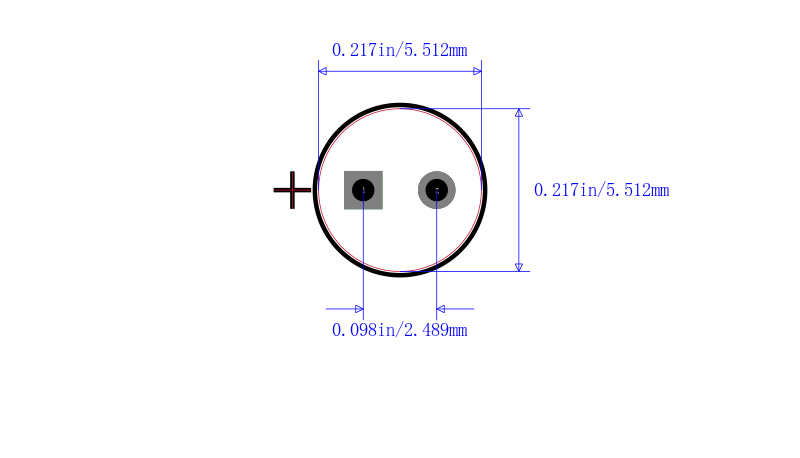

UPW1E330MDD封装图

UPW1E330MDD封装图

UPW1E330MDD封装焊盘图

UPW1E330MDD封装焊盘图

在线购买UPW1E330MDD
型号 制造商 描述 购买
UPW1E330MDD Nichicon 尼吉康 PW 系列径向 6.3 到 35V ### 径向 105°C 搜索库存
替代型号UPW1E330MDD
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: UPW1E330MDD

品牌: Nichicon 尼吉康

封装: Radial 33uF 25V 20per

当前型号

PW 系列径向 6.3 到 35V### 径向 105°C

当前型号

型号: UPW1E330MDH

品牌: 尼吉康

封装: Radial 33uF 25V 20per

类似代替

CAP ALUM 33uF 20% 25V RADIAL

UPW1E330MDD和UPW1E330MDH的区别

型号: UPW1V330MDD

品牌: 尼吉康

封装: Radial 33uF 35V 20per

功能相似

PW 系列径向 6.3 到 35V### 径向 105°C

UPW1E330MDD和UPW1V330MDD的区别

型号: UPW1C330MDD

品牌: 尼吉康

封装: Radial 33uF 16V 20per

功能相似

105°C

UPW1E330MDD和UPW1C330MDD的区别
