UPS2A010MDD
数据手册.pdfNichicon(尼吉康)
被动器件
UPS2A010MDD中文资料参数规格
技术参数
额定电压DC 100 V
工作电压 100 VDC
电容 1 µF
等效串联电阻ESR 20 Ω
容差 ±20 %
产品系列 UPS
纹波电流 30 mA
纹波电流高频 5.1mA @120Hz
纹波电流低频 30mA @100kHz
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 100 V
封装参数
安装方式 Through Hole
引脚数 2
封装 5 mm
外形尺寸
长度 11 mm
高度 11 mm
直径 5.00 mm
封装 5 mm
物理参数
介质材料 Aluminum Electrolytic
工作温度 -55℃ ~ 105℃
其他
产品生命周期 Not Recommended for New Designs
包装方式 Bulk
最小包装 6000
寿命（小时） 2000 h
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
UPS2A010MDD引脚图与封装图

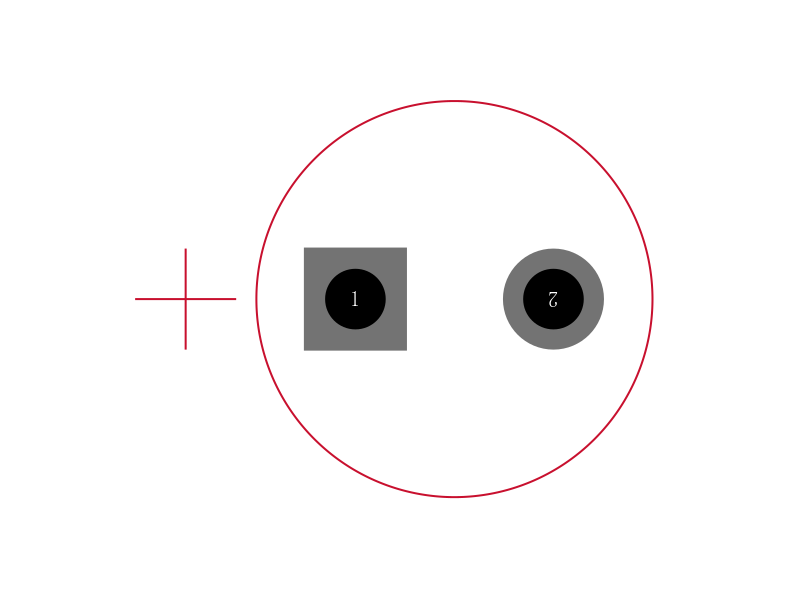

UPS2A010MDD引脚图

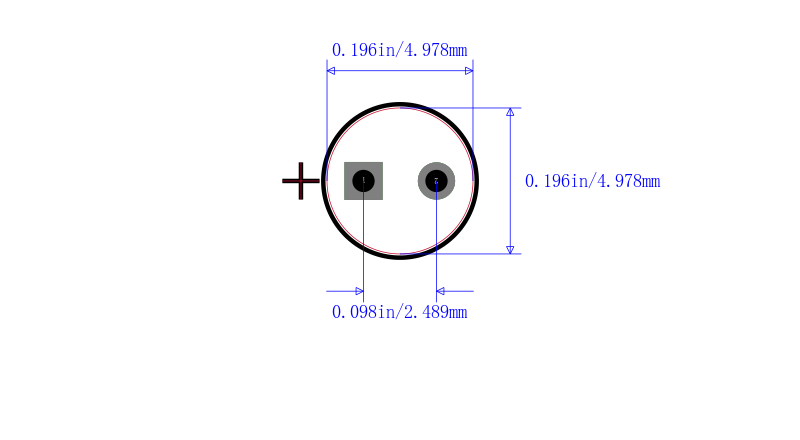

UPS2A010MDD封装图
UPS2A010MDD封装焊盘图
