UC3705NG4
TI
德州仪器
主动器件
UC3705NG4中文资料参数规格
技术参数
电源电压DC 5.00V min
上升/下降时间 60 ns
输出接口数 1
输出电压 40.0 V
输出电流 1.50 A
针脚数 8
耗散功率 1 W
上升时间 90 ns
下降时间 60 ns
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 5V ~ 40V
电源电压Max 40 V
电源电压Min 5 V
封装参数
安装方式 Through Hole
引脚数 8
封装 DIP-8
外形尺寸
封装 DIP-8
物理参数
工作温度 0℃ ~ 70℃ TA
其他
产品生命周期 Active
包装方式 Each
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
UC3705NG4引脚图与封装图

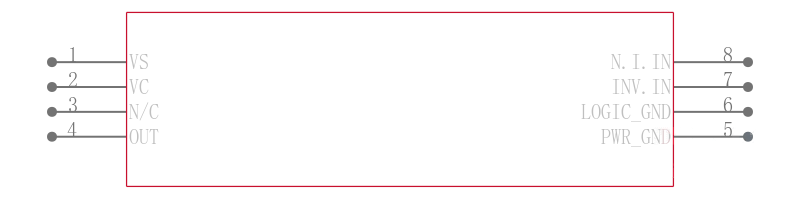

UC3705NG4引脚图
UC3705NG4封装图
UC3705NG4封装焊盘图
在线购买UC3705NG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| UC3705NG4 | TI 德州仪器 | TEXAS INSTRUMENTS UC3705NG4 芯片, 高速驱动器 | 搜索库存 |
替代型号UC3705NG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： UC3705NG4 品牌： TI 德州仪器 封装： SOIC 5V 1.5A 8Pin | 当前型号 | TEXAS INSTRUMENTS UC3705NG4 芯片, 高速驱动器 | 当前型号 |
| 型号： UC3705N 品牌： 德州仪器 封装： DIP 5V 1.5A 8Pin | 完全替代 | TEXAS INSTRUMENTS UC3705N 功率芯片, 低压侧, 5V-40V电源, 1.5A输出, 100ns延迟, DIP-8 | UC3705NG4和UC3705N的区别 |
| 型号： UC2705N 品牌： 德州仪器 封装： 8PDIP 5V 8Pin | 类似代替 | 高速功率驱动器 High Speed Power Driver | UC3705NG4和UC2705N的区别 |
| 型号： 5962-9579801MPA 品牌： 德州仪器 封装： CDIP 20Pin | 功能相似 | 高速功率驱动器 High Speed Power Driver | UC3705NG4和5962-9579801MPA的区别 |
