UHE1H561MHD6TN

UHE1H561MHD6TN

数据手册.pdf
Nichicon(尼吉康) 被动器件

NICHICON  UHE1H561MHD6TN  铝电解电容, 560uF, 50V, 径向引线

560µF 50V Aluminum Electrolytic Capacitors Radial, Can 10000 Hrs @ 105°C


得捷:
CAP ALUM 560UF 20% 50V RADIAL


立创商城:
560uF ±20% 50V


e络盟:
NICHICON  UHE1H561MHD6TN  铝电解电容, 560uF, 50V, 径向引线


艾睿:
Cap Aluminum Lytic 560uF 50V 20% 18 X 15mm Radial 7.5mm 1930mA 10000h 105°C Ammo


Verical:
Cap Aluminum Lytic 560uF 50V 20% 18 X 15mm Radial 7.5mm 1930mA 10000h 105C Ammo


Newark:
# NICHICON  UHE1H561MHD6TN  Electrolytic Capacitor, Miniature, 560 µF, 50 V, HE Series, ± 20%, Radial Leaded, 18 mm


UHE1H561MHD6TN中文资料参数规格
技术参数

额定电压DC 50.0 V

电容 560 µF

等效串联电阻ESR 0.15 Ω

容差 ±20 %

纹波电流 1.4475A @120Hz

纹波电流高频 1.448A @120Hz

纹波电流低频 1.93A @100kHz

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压 50 V

封装参数

安装方式 Through Hole

引脚数 2

封装 剪切带

引脚间距 7.5 mm

外形尺寸

高度 15 mm

直径 18.0 mm

封装 剪切带

引脚间距 7.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

寿命（小时） 1000h @85℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

UHE1H561MHD6TN引脚图与封装图
UHE1H561MHD6TN引脚图

UHE1H561MHD6TN引脚图

UHE1H561MHD6TN封装图

UHE1H561MHD6TN封装图

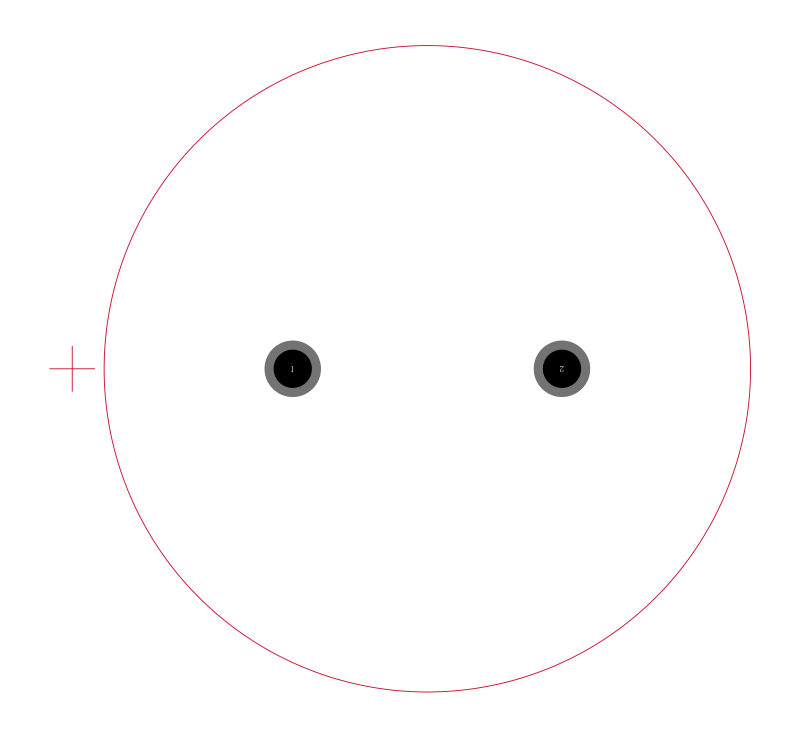

UHE1H561MHD6TN封装焊盘图

UHE1H561MHD6TN封装焊盘图

在线购买UHE1H561MHD6TN
型号 制造商 描述 购买
UHE1H561MHD6TN Nichicon 尼吉康 NICHICON  UHE1H561MHD6TN  铝电解电容, 560uF, 50V, 径向引线 搜索库存
替代型号UHE1H561MHD6TN
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： UHE1H561MHD6TN

品牌： Nichicon 尼吉康

封装： 560uF 50V 20per

当前型号

NICHICON  UHE1H561MHD6TN  铝电解电容, 560uF, 50V, 径向引线

当前型号

型号： EEUFC1H561S

品牌： 松下

封装： 560µF 50V ±20%

功能相似

FC 系列 330μF - 680μFPanasonic FC 系列 A 型电解电容器提供高耐受性、低阻抗解决方案。 这些铝电容器耐受性可达 1000 至 5000 小时。符合 AEC-Q200 径向引线型 低等效串联电阻 结构小型 高可靠性 低阻抗 高波纹电流 ### 应用Panasonic FC A 型电解电容器符合 AEC-Q200 规格，适用于汽车应用。 高可靠性还使这些电解质电容器特别适用于工业仪器应用。 ### 径向 105°C

UHE1H561MHD6TN和EEUFC1H561S的区别
