UUD1V101MNL1GS

UUD1V101MNL1GS

数据手册.pdf
Nichicon(尼吉康) 被动器件

NICHICON  UUD1V101MNL1GS  铝电解电容, 表面贴装, UD系列, 100 µF, 35 V, Radial Can - SMD, 8 mm

铝电解器


立创商城:
100uF ±20% 35V


得捷:
CAP ALUM 100UF 20% 35V SMD


欧时:
Nichicon 铝电解电容器 UD 系列 35V dc 100μF 表面安装器件 UUD1V101MNL1GS, ±20%容差, 最高+105°C


e络盟:
铝电解电容, 表面贴装, Radial Can - SMD, 100 µF, 35 V, UD系列, 5000 hours @ 105°C


艾睿:
Cap Aluminum Lytic 100uF 35V 20% 8 X 10mm SMD 450mA 5000h 105°C Automotive T/R


Allied Electronics:
100uF 35 V Aluminium Electrolytic Capacitor; UD Series 5000h 8 Dia. x 10mm


安富利:
Cap Aluminum 100uF 35V 20% 8 X 10mm SMD 450mA 5000 hr 105°C T/R


Chip1Stop:
Cap Aluminum Lytic 100uF 35V 20% 8 X 10mm SMD 450mA 5000h 105C Automotive T/R


Verical:
Cap Aluminum Lytic 100uF 35V 20% 8 X 10mm SMD 450mA 5000h 105C Automotive T/R


Newark:
# NICHICON  UUD1V101MNL1GS  SMD Aluminum Electrolytic Capacitor, Radial Can - SMD, 100 µF, 35 V, UD Series


Win Source:
CAP ALUM 100UF 20% 35V SMD / 100 µF 35 V Aluminum Electrolytic Capacitors Radial, Can - SMD 5000 Hrs @ 105°C


UUD1V101MNL1GS中文资料参数规格
技术参数

额定电压DC 35.0 V

电容 100 µF

等效串联电阻ESR 0.17 Ω

容差 ±20 %

产品系列 UUD

纹波电流 450 mA

纹波电流高频 225mA @120Hz

纹波电流低频 450mA @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

精度 ±20 %

额定电压 35 V

封装参数

安装方式 Surface Mount

引脚数 2

封装 SMD

外形尺寸

长度 8.3 mm

宽度 8.3 mm

高度 10 mm

直径 8.00 mm

封装 SMD

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

最小包装 500

寿命(小时) 5000h @105℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

UUD1V101MNL1GS引脚图与封装图
UUD1V101MNL1GS引脚图

UUD1V101MNL1GS引脚图

UUD1V101MNL1GS封装图

UUD1V101MNL1GS封装图

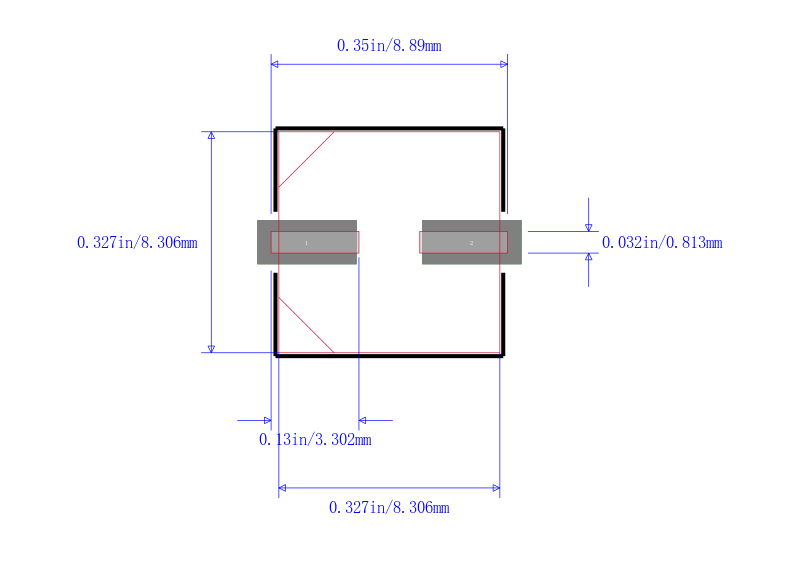

UUD1V101MNL1GS封装焊盘图

UUD1V101MNL1GS封装焊盘图

在线购买UUD1V101MNL1GS
型号 制造商 描述 购买
UUD1V101MNL1GS Nichicon 尼吉康 NICHICON  UUD1V101MNL1GS  铝电解电容, 表面贴装, UD系列, 100 µF, 35 V, Radial Can - SMD, 8 mm 搜索库存
替代型号UUD1V101MNL1GS
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: UUD1V101MNL1GS

品牌: Nichicon 尼吉康

封装: Radial 100uF 35V 20per

当前型号

NICHICON  UUD1V101MNL1GS  铝电解电容, 表面贴装, UD系列, 100 µF, 35 V, Radial Can - SMD, 8 mm

当前型号

型号: UUD1V101MNR1GS

品牌: 尼吉康

封装: 100uF 35V 20per

完全替代

CAP ALUM 100uF 20% 35V SMD

UUD1V101MNL1GS和UUD1V101MNR1GS的区别

型号: ECEV1VA101UP

品牌: 松下

封装: 100µF ±20% 35V

类似代替

Cap 100uF 35VDC 20% 8 X 10.2mm SMD 140mA 2000 hr T/R

UUD1V101MNL1GS和ECEV1VA101UP的区别

型号: ECEV1VA101P

品牌: 松下

封装: 100µF ±20% 35V

类似代替

Cap 100uF 35VDC 20% 10 X 10.2mm SMD 210mA 2000 hr T/R

UUD1V101MNL1GS和ECEV1VA101P的区别
