TR3E106K035C0200

TR3E106K035C0200

数据手册.pdf
VISHAY(威世) 被动器件

TR3 系列固体钽质贴片式电容器 TANTAMOUNT®，带模制外壳和低 ESR尺寸 mm --- 外壳代码 | 长度 | 宽度 | 高度 A | 3.2 ±0.2 | 1.6 ±0.2 | 1.6 ±0.2 B | 3.5 ±0.2 | 2.8 ±0.2 | 1.9 ±0.2 C | 6.0 ±0.3 | 3.2 ±0.3 | 2.5 ±0.3 D | 7.3 ±0.3 | 4.3 ±0.3 | 2.8 ±0.3 E | 7.3 ±0.3 | 4.3 ±0.3 | 4.0 ±0.3

TR3 系列

固体钽质贴片式器 TANTAMOUNT®，带模制外壳和低 ESR


立创商城:
10uF ±10% 35V


欧时:
Vishay Extreme TR3 系列 10μF ±10% 表面安装器件 钽电容器 TR3E106K035C0200, 35V dc, 7343-43 封装


e络盟:
表面贴装钽电容, TANTAMOUNT®, 10 µF, 35 V, 2917 [7343 公制], TR3系列, ± 10%, -55 °C


艾睿:
This TR3E106K035C0200 tantalum solid capacitor from Vishay has a high capacitance for its size and is designed keeping a low footprint in mind. It can withstand a voltage of 35 VDC. Its leakage current is 3.5 μA. This solid capacitor has a maximum operating temperature of 125 °C. This product is 7.3 mm long, 4 mm tall and 4.3 mm deep. Its capacitance value is 10uF. It has a tolerance of 10%.


安富利:
Cap Tant Solid 10uF 35V E CASE 10% 7.3 X 4.3 X 4mm SMD 7343-43 0.2 Ohm 125°C T/R


TR3E106K035C0200中文资料参数规格
技术参数

额定电压DC 35 V

电容 10 µF

等效串联电阻ESR 0.2 Ω

容差 ±10 %

产品系列 TR3

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 35 V

封装参数

安装方式 Surface Mount

封装 7343

外形尺寸

长度 7.3 mm

宽度 4.30 mm

高度 4 mm

封装 7343

物理参数

工作温度 -55℃ ~ 125℃

其他

包装方式 Tape & Reel TR

最小包装 400

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TR3E106K035C0200引脚图与封装图
TR3E106K035C0200引脚图

TR3E106K035C0200引脚图

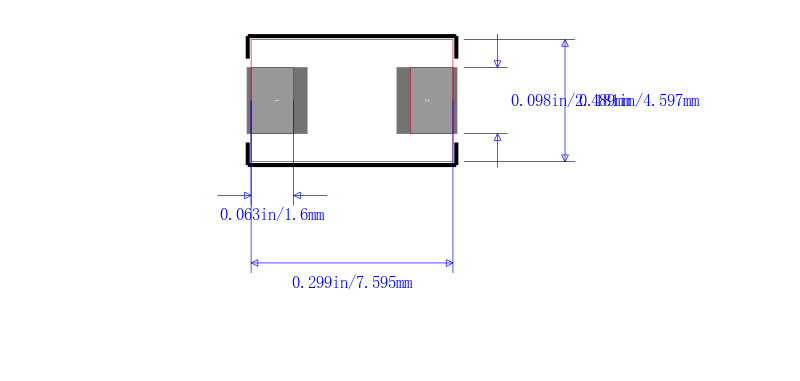

TR3E106K035C0200封装图

TR3E106K035C0200封装图

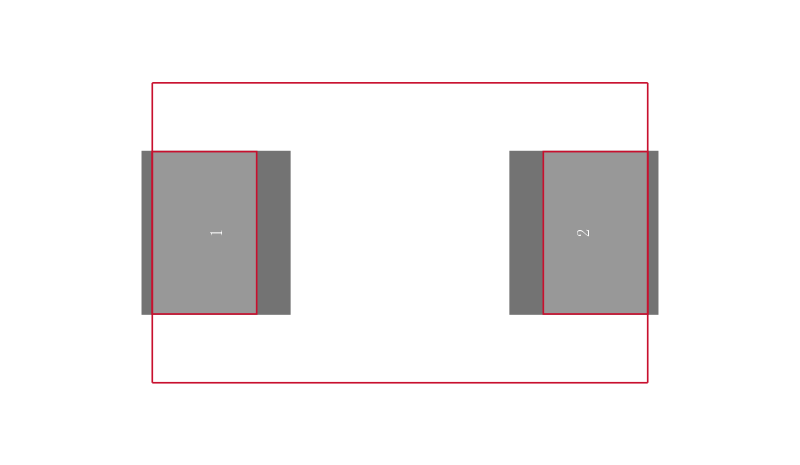

TR3E106K035C0200封装焊盘图

TR3E106K035C0200封装焊盘图

在线购买TR3E106K035C0200
型号 制造商 描述 购买
TR3E106K035C0200 VISHAY 威世 TR3 系列 固体钽质贴片式电容器 TANTAMOUNT®，带模制外壳和低 ESR 尺寸 mm --- 外壳代码 | 长度 | 宽度 | 高度 A | 3.2 ±0.2 | 1.6 ±0.2 | 1.6 ±0.2 B | 3.5 ±0.2 | 2.8 ±0.2 | 1.9 ±0.2 C | 6.0 ±0.3 | 3.2 ±0.3 | 2.5 ±0.3 D | 7.3 ±0.3 | 4.3 ±0.3 | 2.8 ±0.3 E | 7.3 ±0.3 | 4.3 ±0.3 | 4.0 ±0.3 搜索库存
替代型号TR3E106K035C0200
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TR3E106K035C0200

品牌： VISHAY 威世

封装： 10uF 35V ±10%

当前型号

TR3 系列固体钽质贴片式电容器 TANTAMOUNT®，带模制外壳和低 ESR尺寸 mm --- 外壳代码 | 长度 | 宽度 | 高度 A | 3.2 ±0.2 | 1.6 ±0.2 | 1.6 ±0.2 B | 3.5 ±0.2 | 2.8 ±0.2 | 1.9 ±0.2 C | 6.0 ±0.3 | 3.2 ±0.3 | 2.5 ±0.3 D | 7.3 ±0.3 | 4.3 ±0.3 | 2.8 ±0.3 E | 7.3 ±0.3 | 4.3 ±0.3 | 4.0 ±0.3

当前型号

型号： T495D106K035ATE120

品牌： 基美

封装： 10uF 35V 10per

功能相似

T495 系列KEMET T495 系列钽质表面安装电容器，设计用于需要高浪涌电流和高波纹电流容量的要求苛刻的应用。T495 系列提供低 ESR 和极佳的电容稳定性，并且耐受高浪涌电流。典型应用包括直流-直流转换器、便携式电子产品、电信、以及需要高波纹电流容量的控制装置。 **特点和优势：** 高浪涌电流容量 高波纹电流能力 稳态加速老化 符合 RoHS 标准且无铅端接 达到或超过 EIA 标准 535BAAC 采用胶带和卷盘包装，符合 EIA 481 可选镀金端接 100% 对 C、D、E、U、V、X 尺寸进行浪涌电流测试 0.1 μF 至 1000 μF 的电容值 容差为 ±10% 和 ±20% 额定电压 2.5 V 直流至 50 V 直流 经测试符合 DSCC 95158 工作温度范围 -55˚C 至 +125˚C 尺寸（毫米） --- 外壳代码 | L±0.2 | W±0.2 | H0.2 | F±0.1 | S±0.3 | A 最小值 C | 6.0 | 3.2 | 2.5 | 2.2 | 1.3 | 2.5 D | 7.3 | 4.3 | 2.8 | 2.4 | 1.3 | 3.8 V | 7.3 | 4.3 | 2 | 2.4 | 1.3 | 3.8 X | 7.3 | 4.3 | 4.0 | 2.4 | 1.3 | 3.8 ### SMT 125°C

TR3E106K035C0200和T495D106K035ATE120的区别
